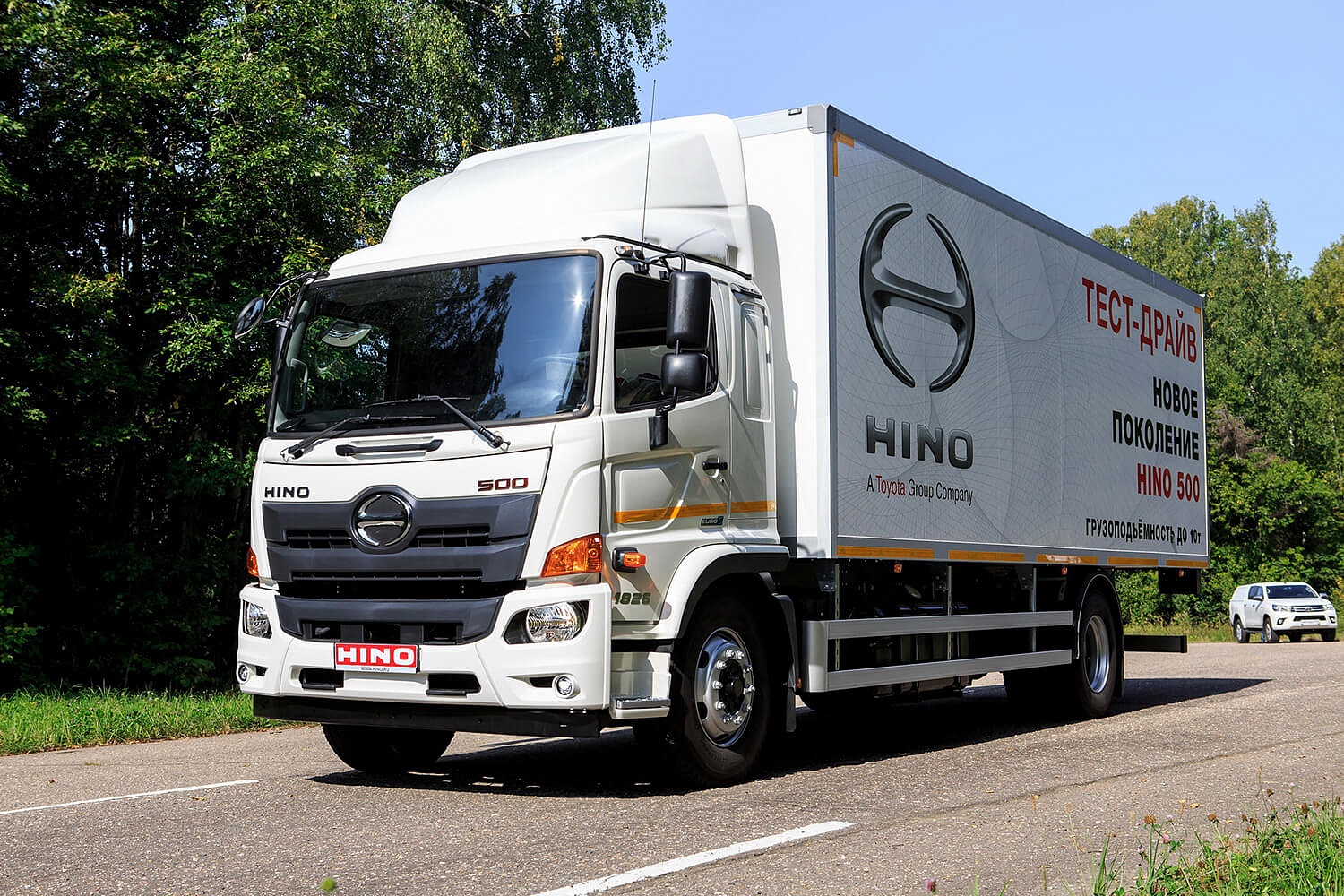

Полная масса 18,0 т | Шасси GH

Преимущества

  • Высокий стандарт качества HINO.
    Модели Серии 500 производятся на заводе в г. Кога (1 Nasaki, Koga, Ibaraki 306-0110).
  • Современная кабина.
    Футуристический, смелый дизайн, обновленная конструкция, новые большие ступени и удобные поручни, делающие вход и выход из кабины простым, быстрым и безопасным для водителя.

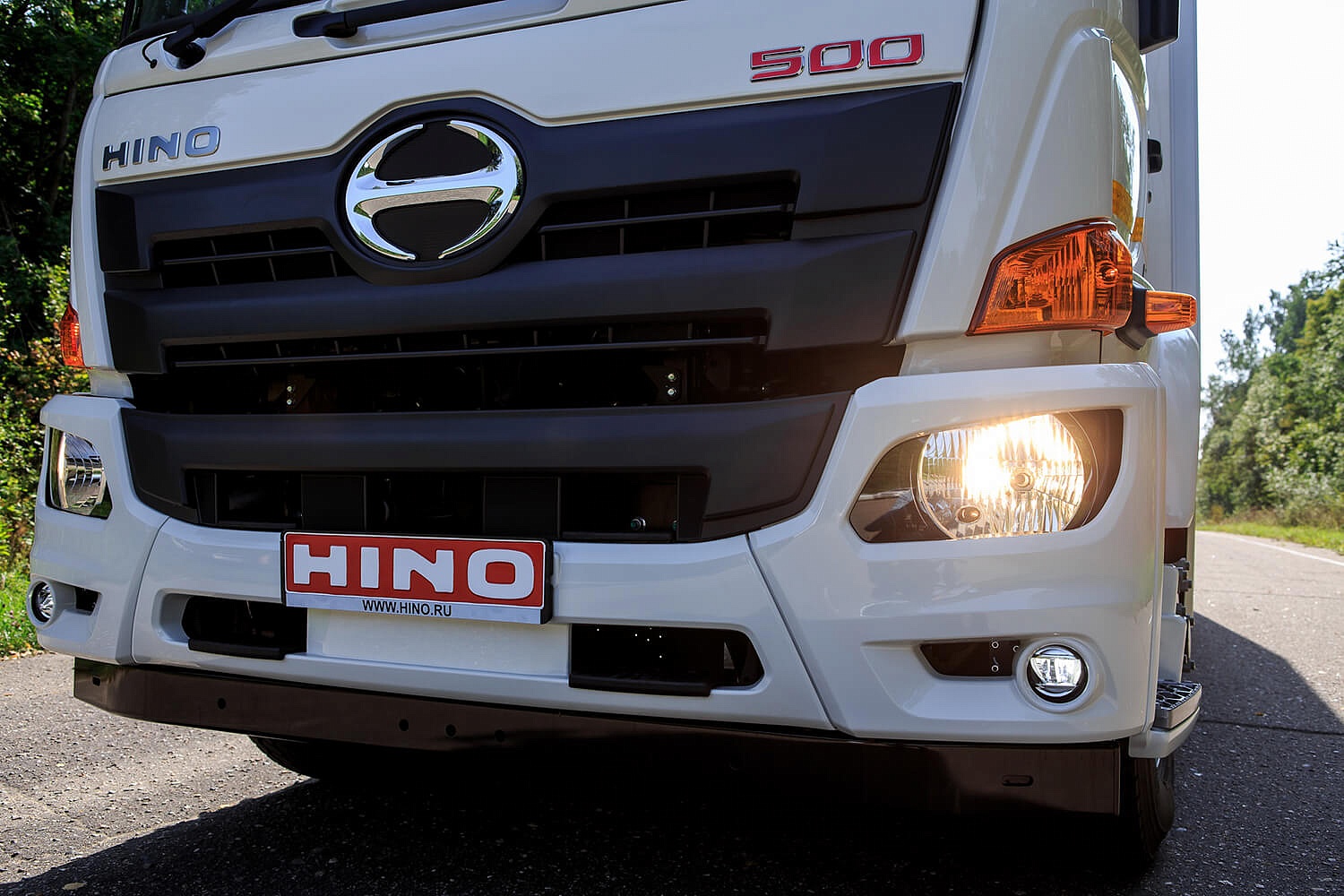

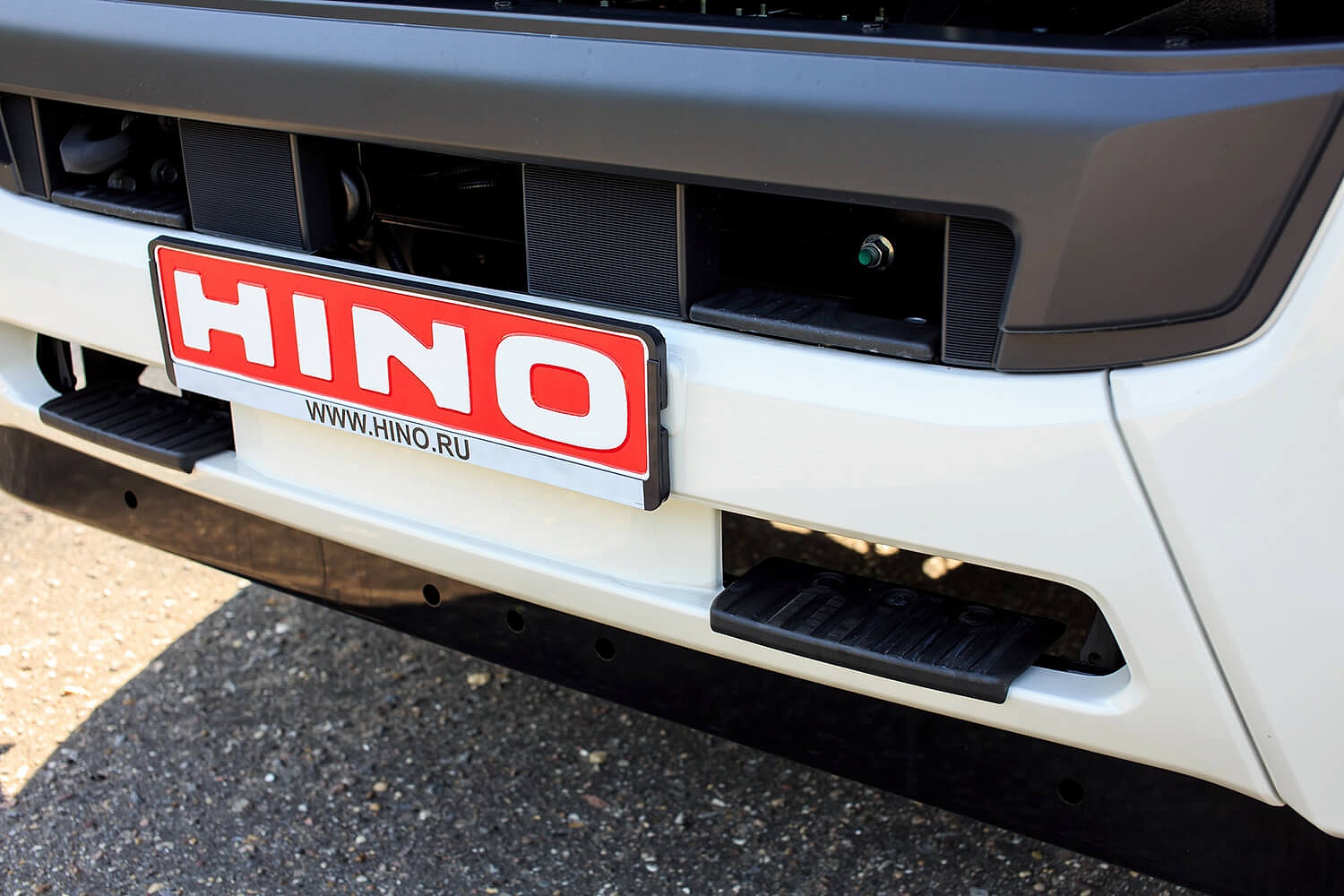

  • Разборный передний бампер.
    При повреждении можно заменить только необходимый элемент.

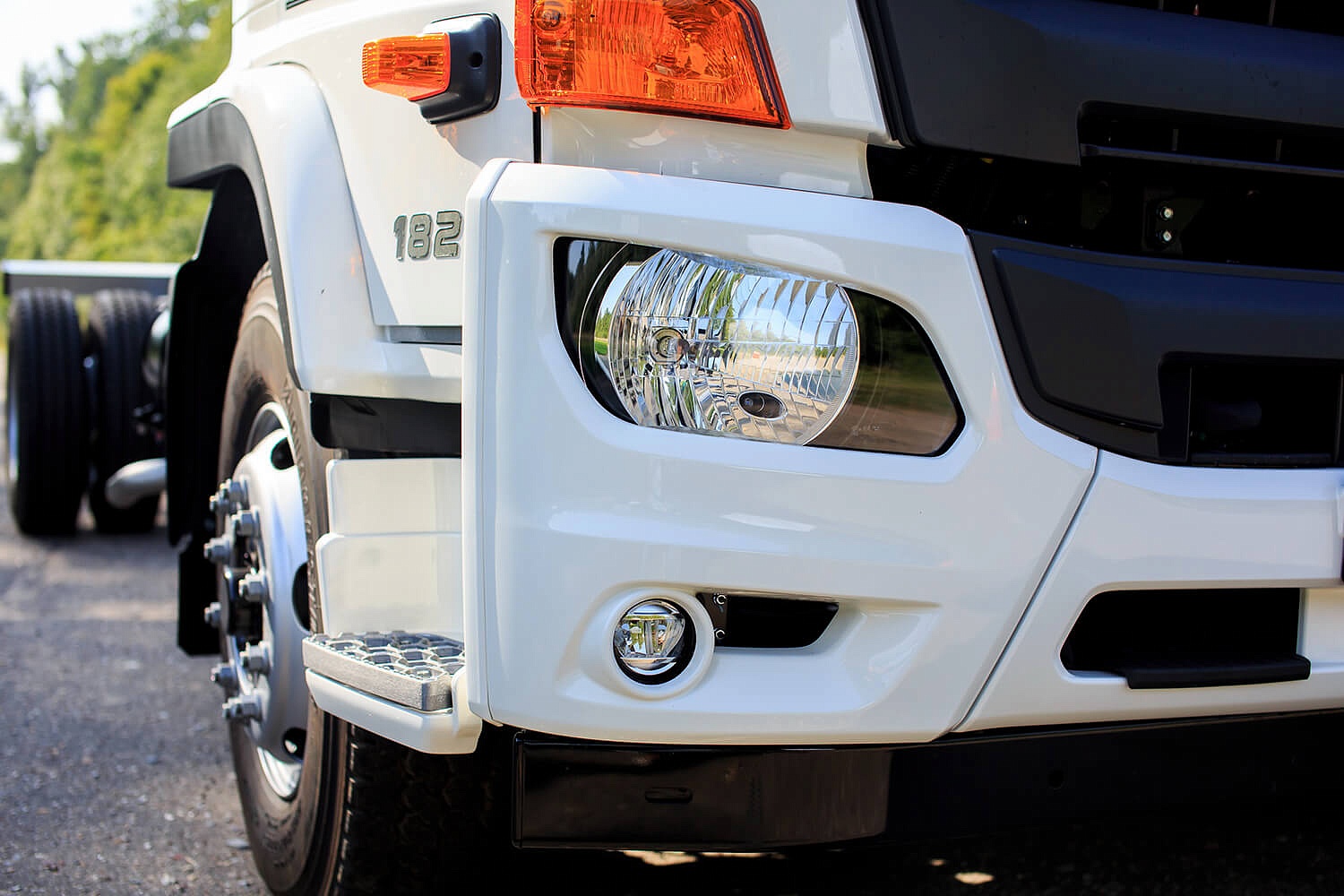

  • Улучшена видимость в ночное время благодаря новым фарам головного света.
    По сравнению с моделями Евро-4.

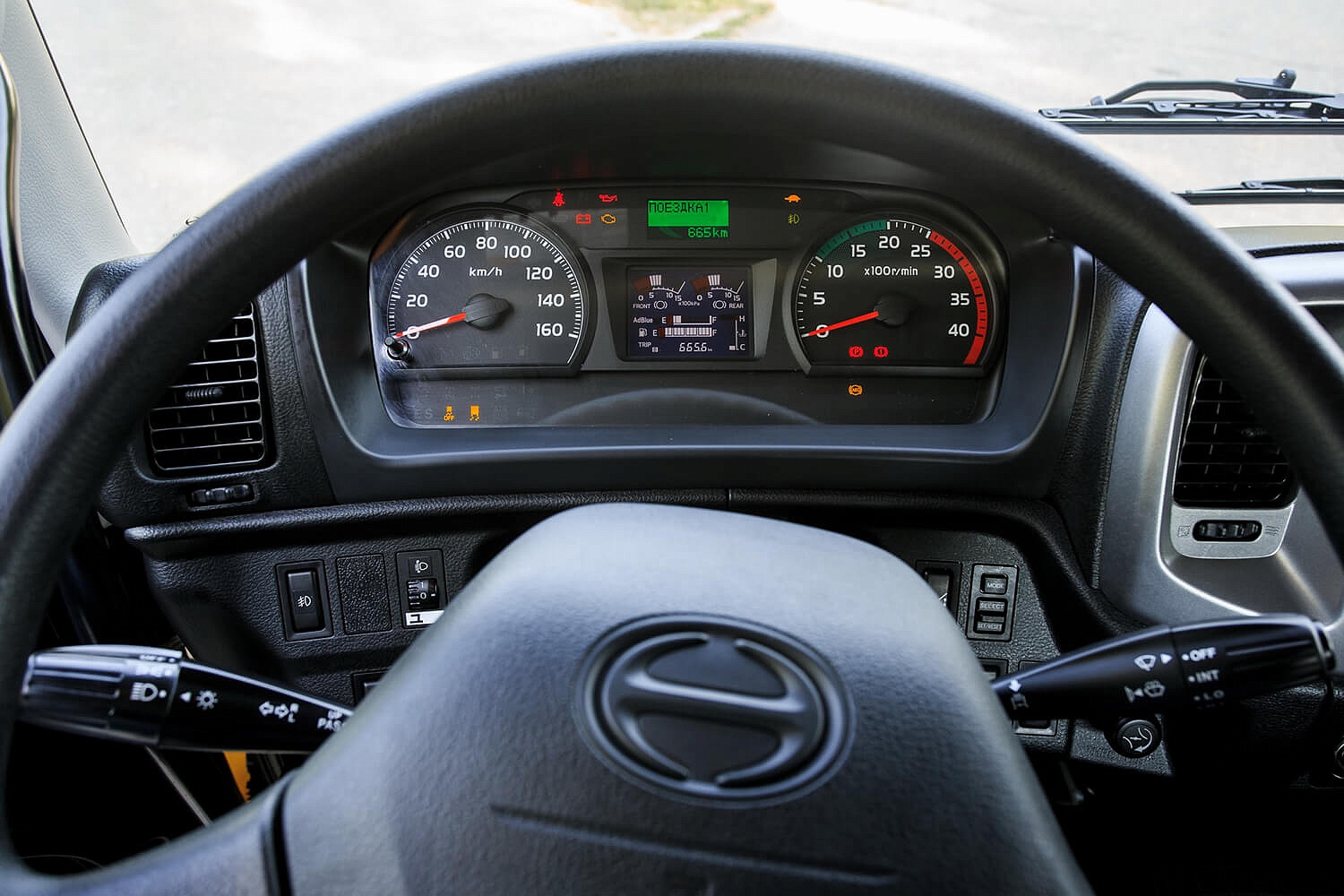

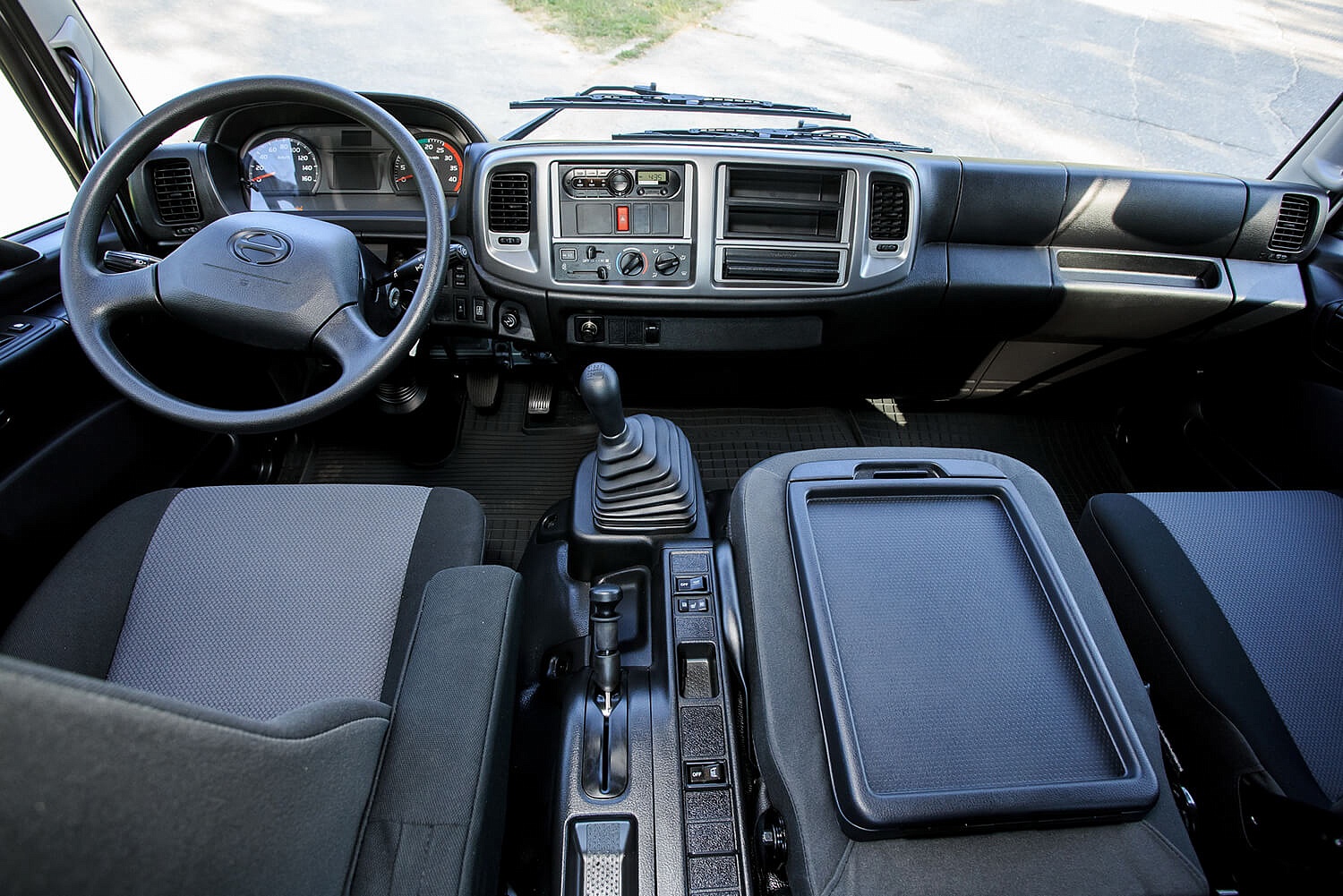

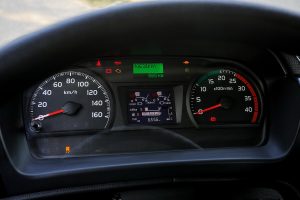

  • Панель приборов с многофункциональным информационным экраном.

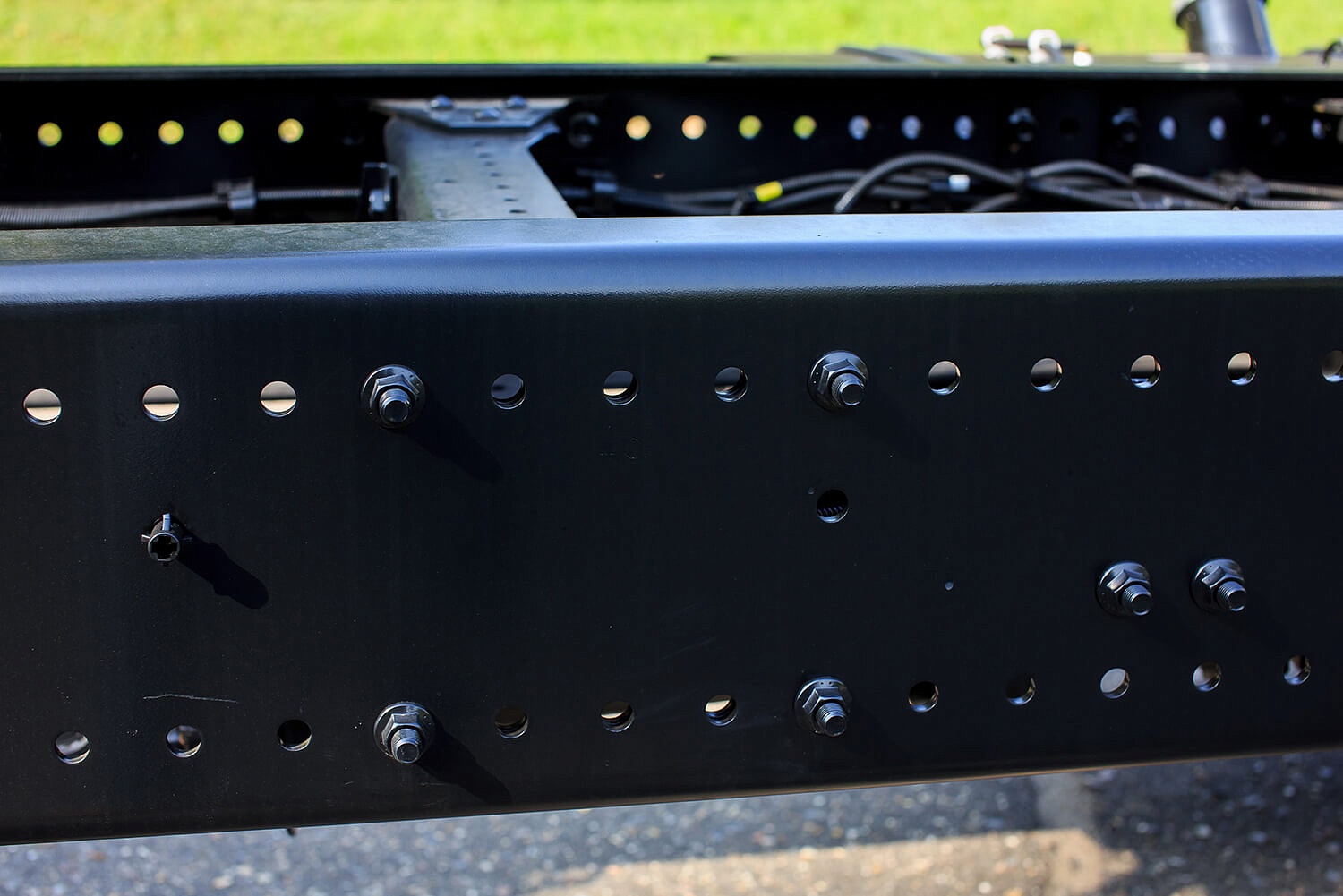

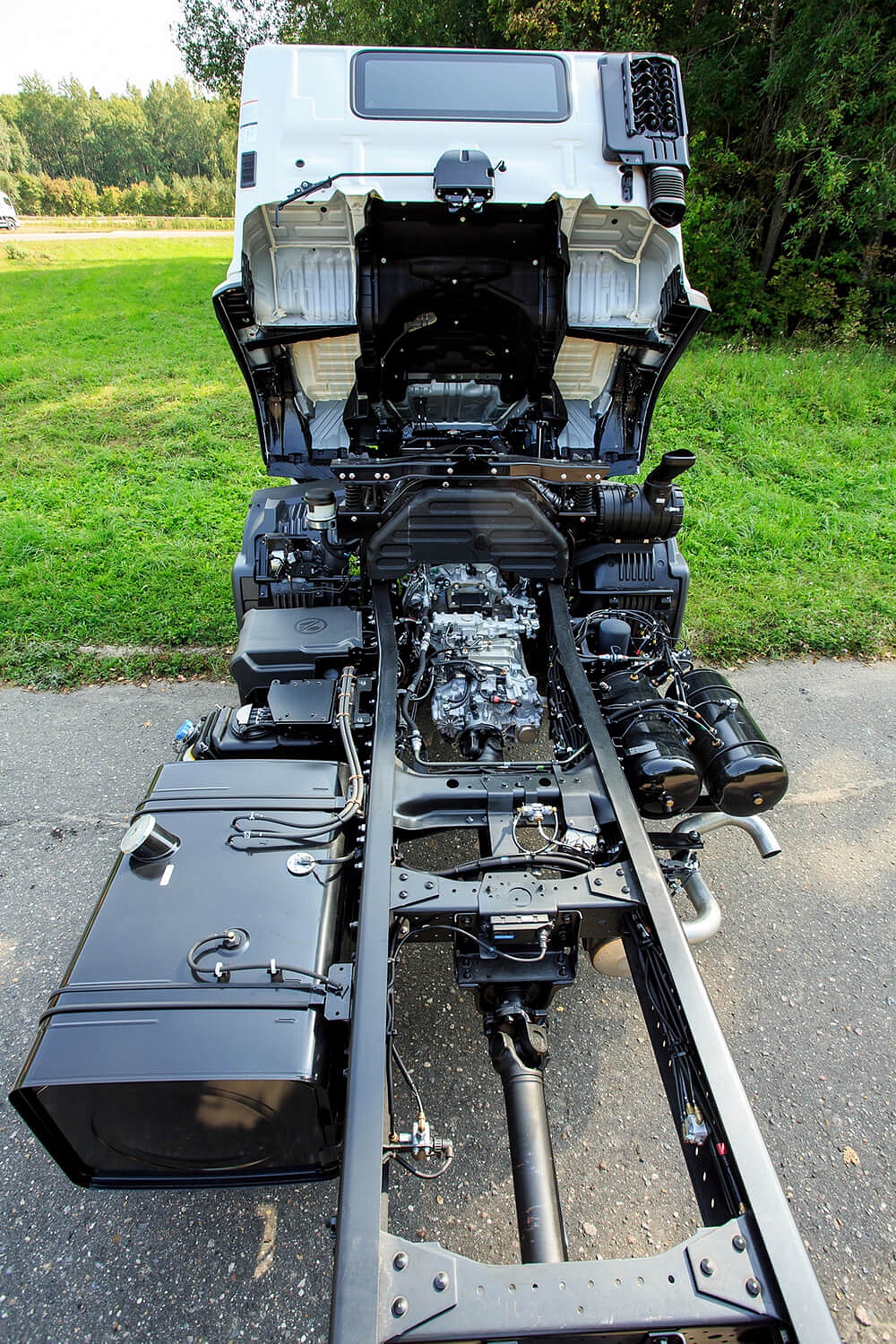

  • Новая рама шасси.
    Столь же прочная, но более удобная для кузовостроения по сравнению с моделями Евро – 4. На лонжероны нанесена сетка монтажных отверстий для установки кузова и прочего оборудования.
  • Два варианта задней подвески: рессорная и пневматическая.
    Рессорная подвеска хорошо приспособлена для тяжелых нагрузок. Пневматическая подвеска обеспечивает удобство погрузки/разгрузки и постоянную высоту кузова при движении, снижает риск повреждения груза на неровном дорожном покрытии.
  • Различные варианты колесной базы.
    4330 мм, 5530 мм и 6130 мм для автомобилей с рессорной задней подвеской; 4350 мм, 5550 мм и 6150 мм для автомобилей с пневматической задней подвеской.
  • Межсервисный интервал 30 000 км.
  • Отличная маневренность.
    Радиус разворота меньше, чем у моделей Евро-4.Радиус разворота по колесам и от стенки до стенки для модели GH8JJ7A-XHR составляет 7500 мм и 8260 мм соответственно.
  • Надежная пневматическая тормозная система.
    Без гидравлических компонентов и сложной электроники.
  • Стабилизатор поперечной устойчивости на передней оси.
    Существенно улучшает управляемость и устойчивость с грузом.
  • Наличие ABS, VSC, ASR.
    ABS (Antilock Brake System) – антиблокировочная тормозная система. VSC (Vehicle Stability Control) – Система курсовой устойчивости. ASR (Anti Slip Regulation) – Антипробуксовочная система.
  • Возможность установки широкого спектра кузовных надстроек.

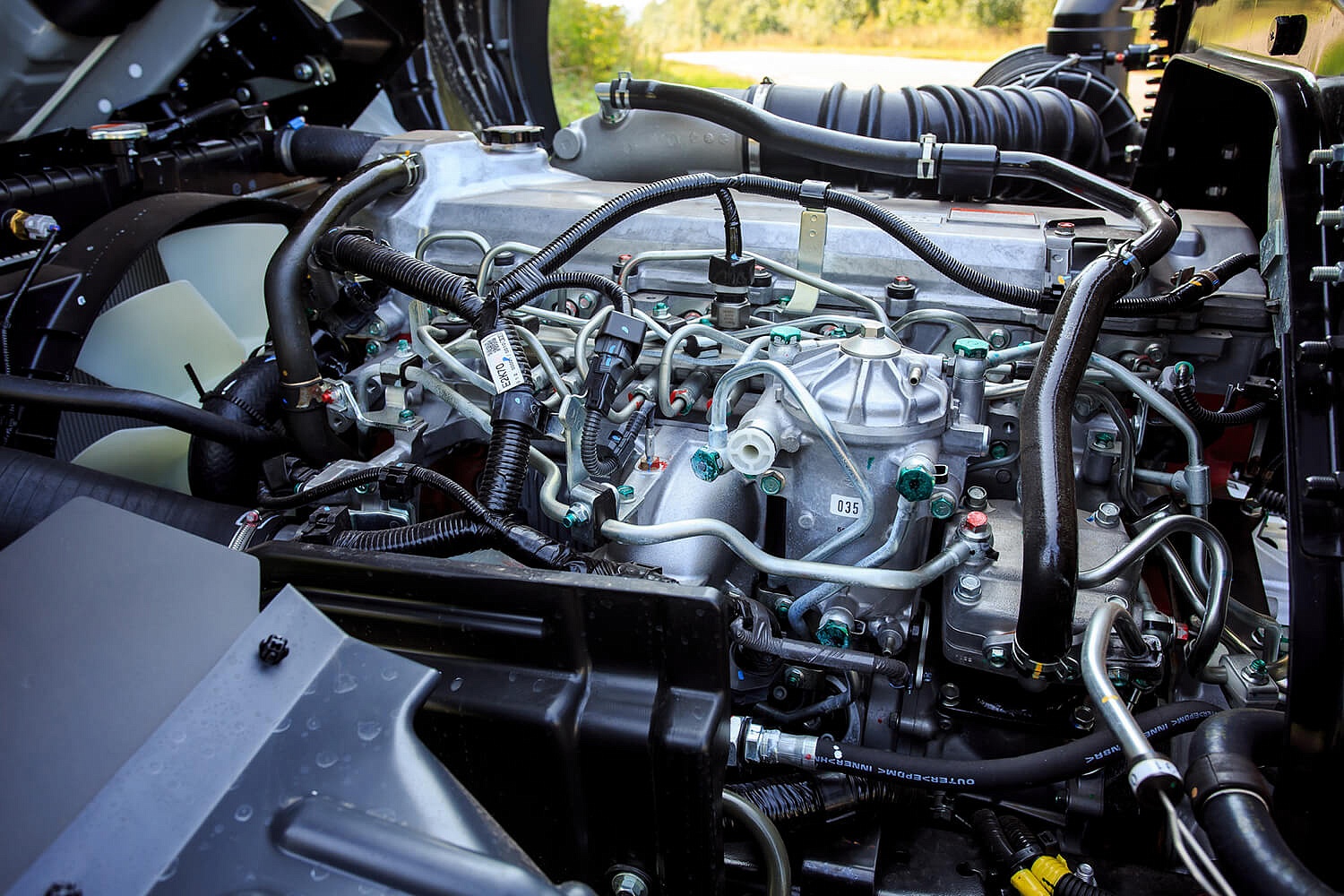

  • 6-цилиндровый дизельный двигатель объемом 7,6 л и увеличенной мощностью − 280 л.с.
    Относится к хорошо себя зарекомендовавшей линейке J08E.
  • Высокое расположение радиатора.
    Малый риск повреждения.
  • Экологический класс Евро-5 достигнут безопасным для ресурса двигателя и топливной экономичности способом – системой выборочной каталитической нейтрализации SCR. Система рециркуляции газов ERG отсутствует.
  • Система питания Common-Rail DENSO: Надежная система, зарекомендовавшая себя в Российских условиях.
  • Подогрев основного топливного фильтра и фильтра сепаратора.
  • Удобное расположение воздушного и топливных фильтров для самостоятельного обслуживания.
  • Наличие моторного тормоза-замедлителя.
    Позволяет водителю беречь ресурс тормозных колодок не только на длительных спусках, но и при городской эксплуатации.

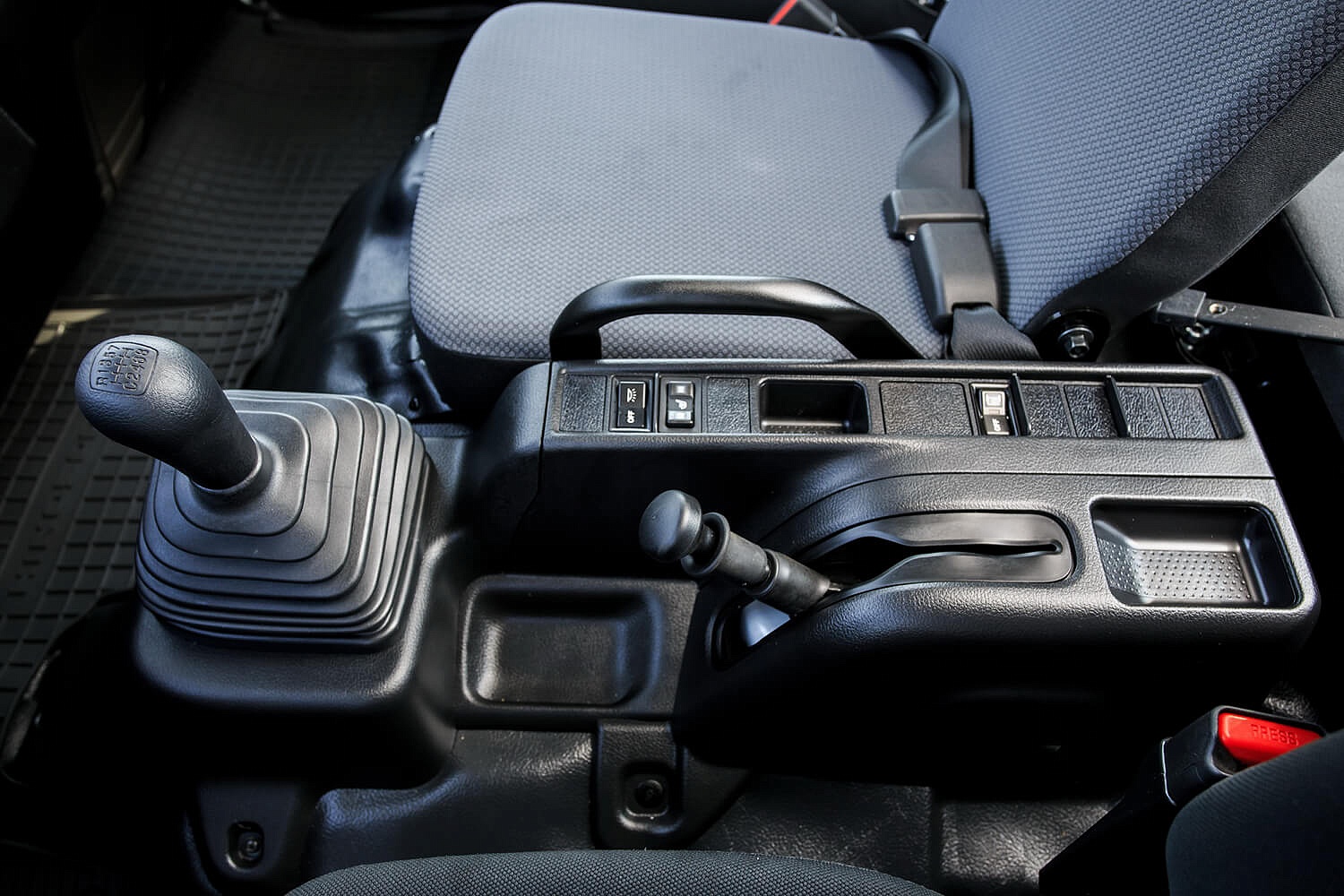

  • Унифицированная 9-ступенчатая коробка передач HINO M009 DD (Производство – Япония) для автомобилей с пневматической и рессорной задней подвеской.

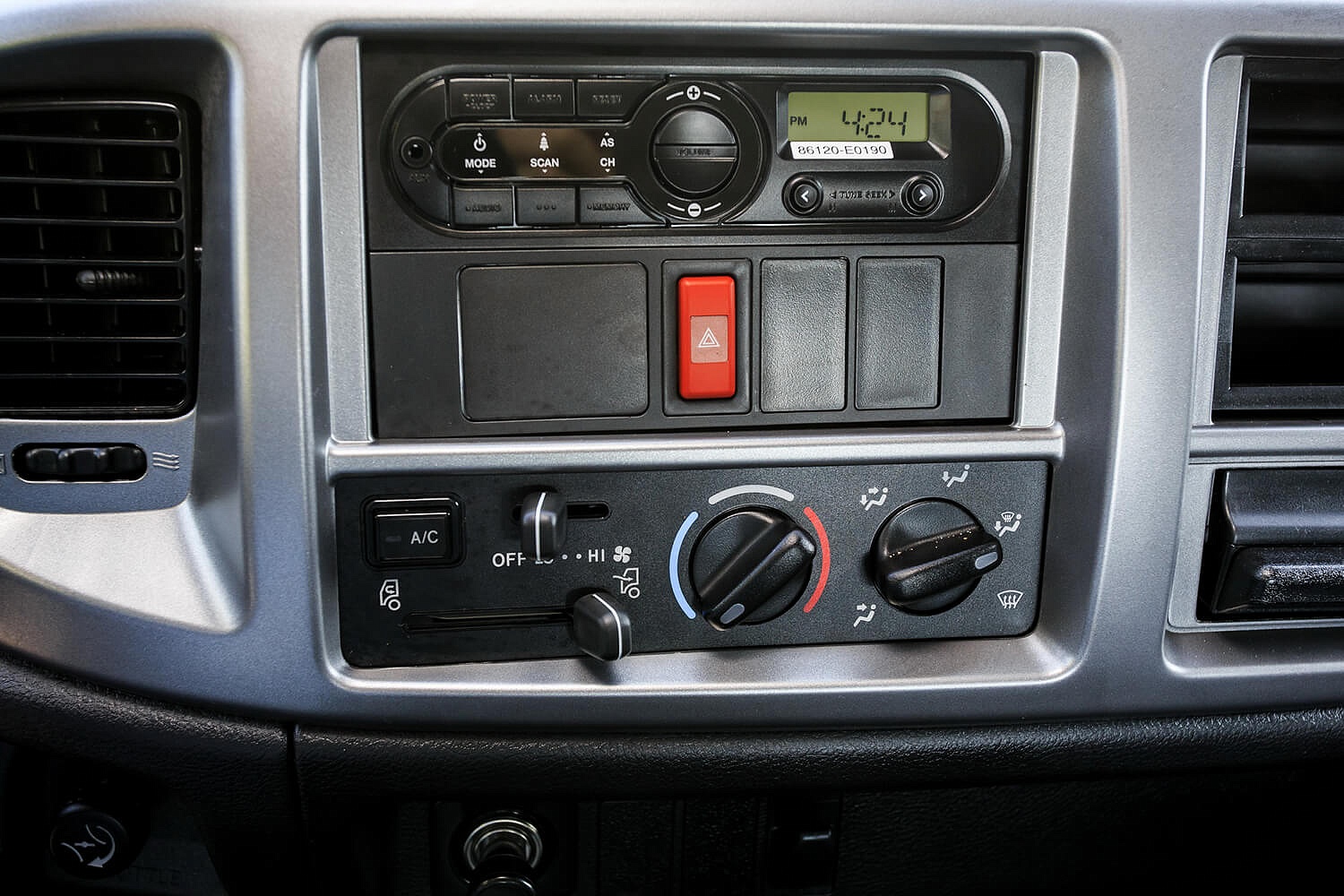

  • Наличие кондиционера, центрального замка, электропривода стеклоподъёмников, AM / FM/ AUX аудиосистемы.
    В стандартной комплектации.
  • Усовершенствованная 4-точечная подвеска.
    Независимая подвеска кабины для GH уменьшает вибрации во время движения, обеспечивает комфортное вождение и снимает шум в кабине.

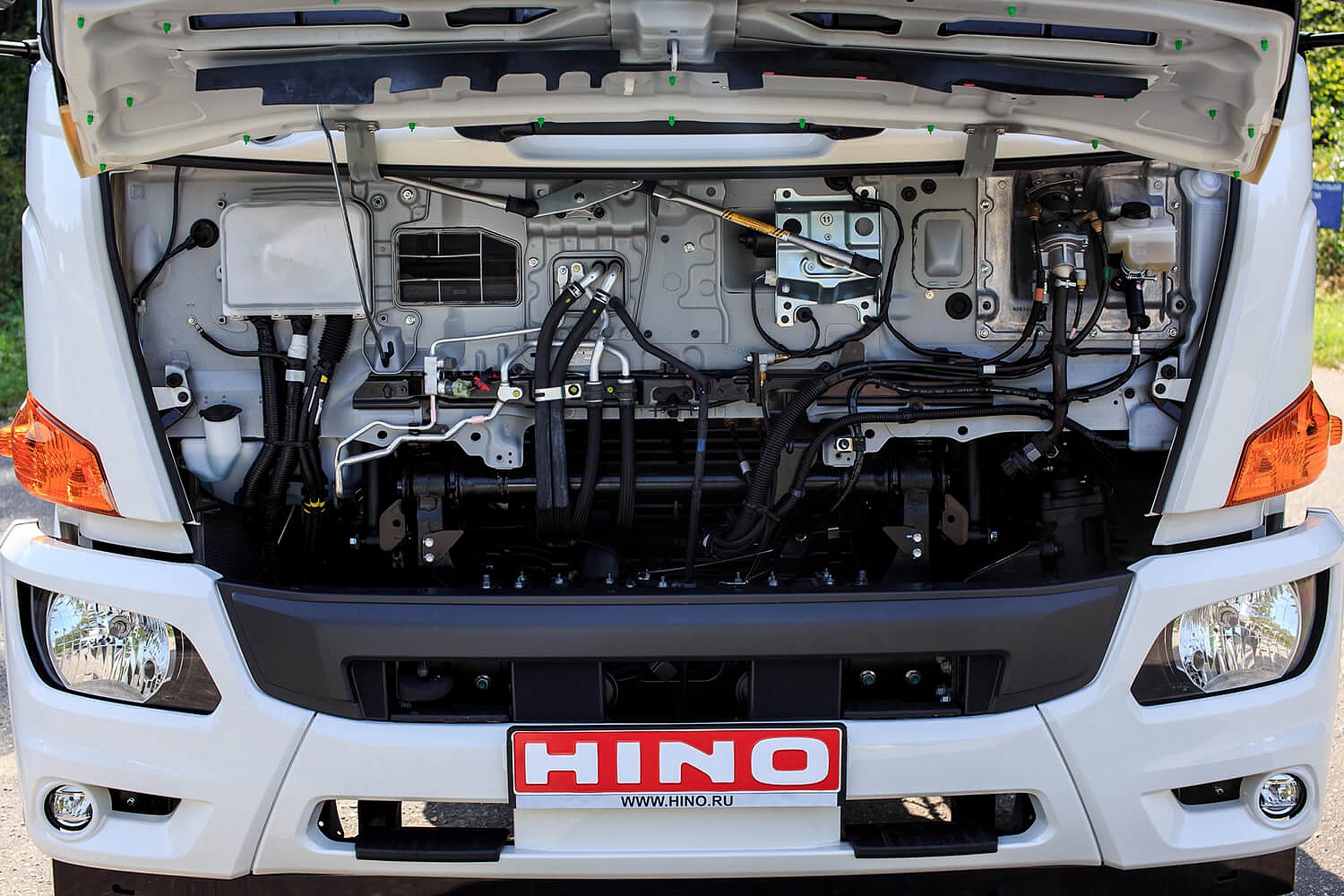

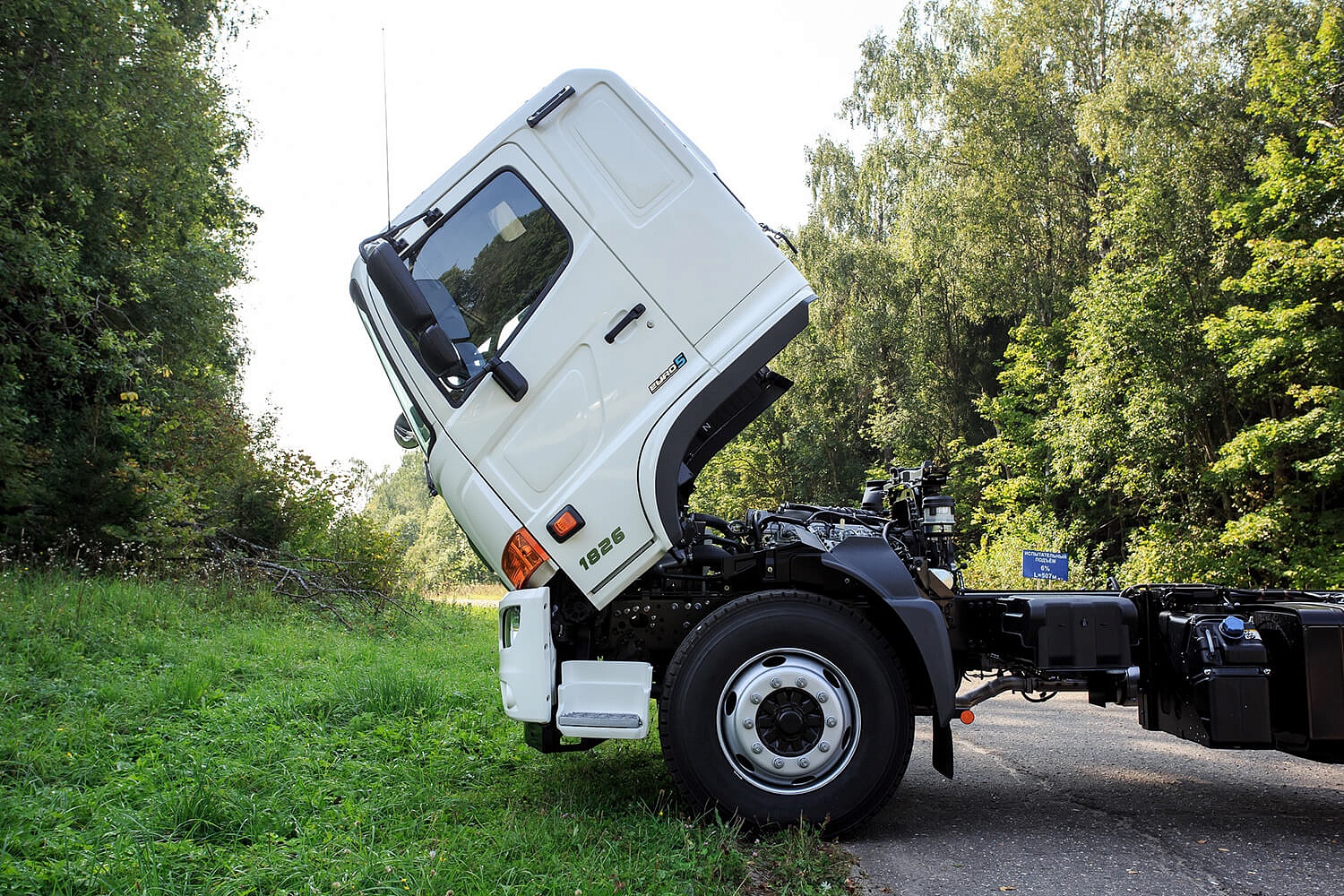

  • Гидроэлектропривод опрокидывания кабины.
    Упрощает ежедневный осмотр и плановое ТО.

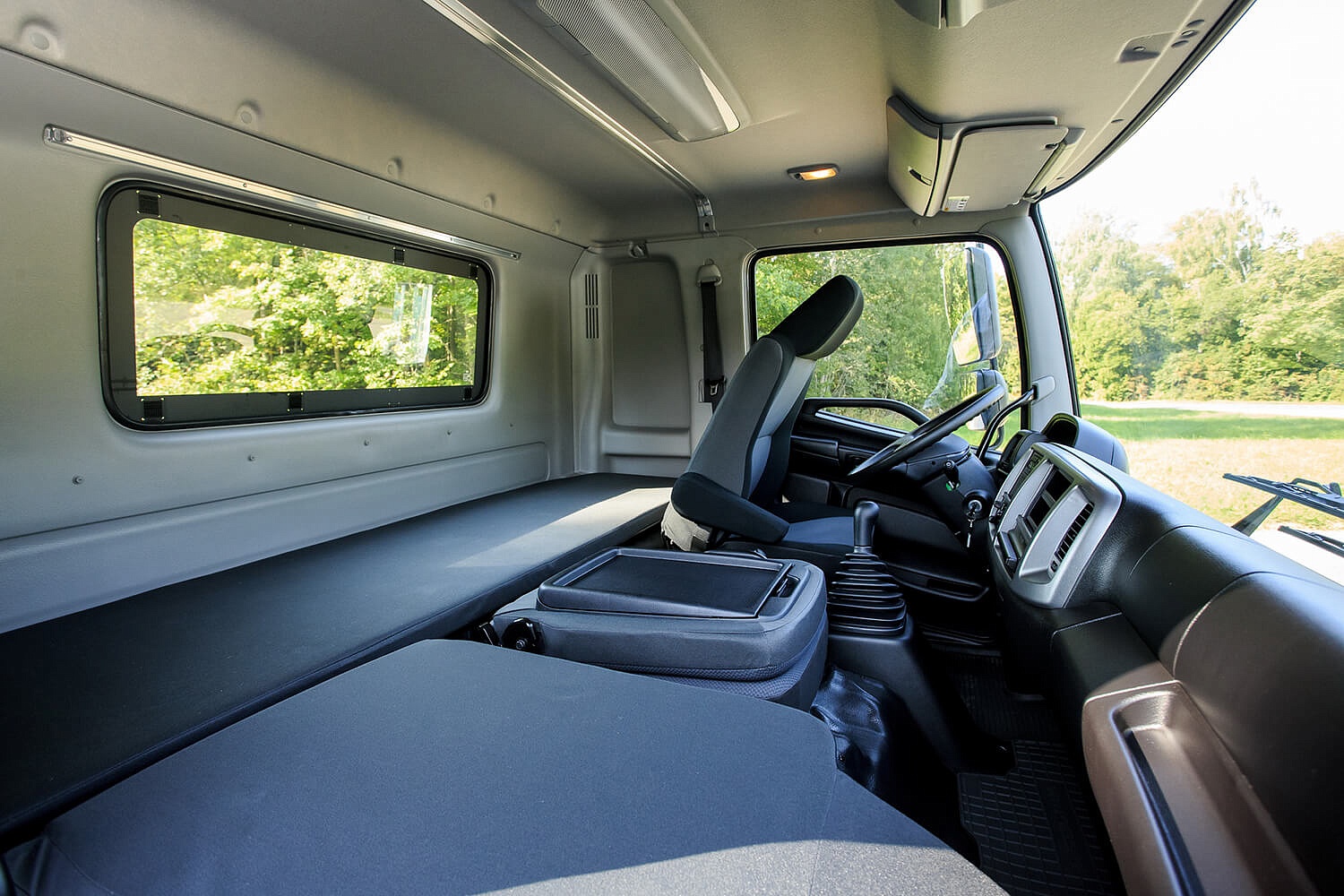

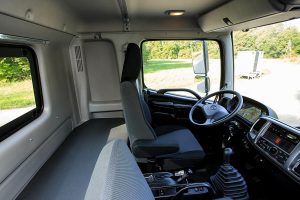

  • Спальное место для отдыха водителя.
  • Пневмоподвеска водительского сиденья.
    Комфортное водительское сидение с регулировкой поясничного подпора и расширенным диапазоном продольных регулировок.
  • Регулировка рулевой колонки в 2−х направлениях.
  • Подогрев зеркал заднего вида в стандартной комплектации.
  • 3-точечные ремни безопасности с инерционным натяжителем.
  • Кабина спроецирована с применением системы безопасности EGIS.
    Emergency Guard Impact Safety – Защита водителя и пассажиров при фронтальном ударе.
  • Противотуманные фары в стандартной комплектации.

Спецификация

Основное
Модификация GH8JJ7A-XHR GH8JJ7G-XHR GH8JP7A-XHR GH8JP7G-XHR GH8JS7A-XHR GH8JS7G-XHR
Колесная формула 4×2
Тип кабины Цельнометаллическая, 3-х местная, 2-х дверная, откидывающаяся вперед, с 1-м спальным местом
Массы, (кг)
Максимальная допустимая масса транспортного средства 18 000
Снаряженная масса шасси 5 970 5 810 6 160 5 990 6 240 6 075
Грузоподъемность шасси 12 030 12 190 11 840 12 010 11 760 11 925
Технически допустимая нагрузка на переднюю ось 6 500
Технически допустимая нагрузка на заднюю ось 11 500
Габаритные размеры, (мм)
Длина 7 785 9 385 10 435
Ширина 2 490
Высота 2 750 2 745 2 745 2 745 2 740 2 740
Колесная база 4 330 4 350 5 530 5 550 6 130 6 150
Задний свес 2 175 2 155 2 575 2 555 3 025 3 005
Дорожный просвет по дифференциалу 255 245 255 245 255 245
Колея передних колес 2 050
Колея задних колес 1 835
Радиус разворота по колесам 7 500 9 400 10 300
Радиус разворота от стенки до  стенки 8 260 10 160 11 060 11 070
Двигатель
Производитель HINO
Модель J08E-WА
Экологический класс Евро-5
Тип Дизельный, 4-х тактный, рядный, 6-ти цилиндровый, объем 7 684 см3, турбонаддув с промежуточным охлаждением, система питания — Common-rail (DENSO), система выборочной каталитической нейтрализации отработавших газов (SCR)
Максимальная мощность, (кВт (л.с.) / об/мин) 206 (280) / 2 500
Максимальный крутящий момент, (Н•м / об/мин) 883 / 1 500
Трансмиссия
Производитель HINO
Модель M009DD
Тип Механическая, с ручным управлением, 9-ступенчатая, синхронизированы 1–9 передачи
1−я передача 14,056
2−я передача 9,647
3−я передача 6,993
4−я передача 5,021
5−я передача 3,636
6−я передача 2,653
7−я передача 1,923
8−я передача 1,380
9−я передача 1,0000
Задняя передача 13,636
Передаточное число главной передачи 4,100; 4,300; 4,875
Сцепление
Тип Сухое, фрикционное, однодисковое с периферийным расположением пружин. Привод — гидравлический с пневматическим усилителем.
Тормозная система
Тип Привод пневматический, с разделением на контуры по осям, ABS, ASR, VSC (система курсовой устойчивости), автоматический регулятор зазоров тормозных колодок
Передние тормоза Барабанные
Задние тормоза Барабанные
Стояночный тормоз Пружинные энергоаккумуляторы на задней оси
Вспомогательная Моторный тормоз
Топливный бак

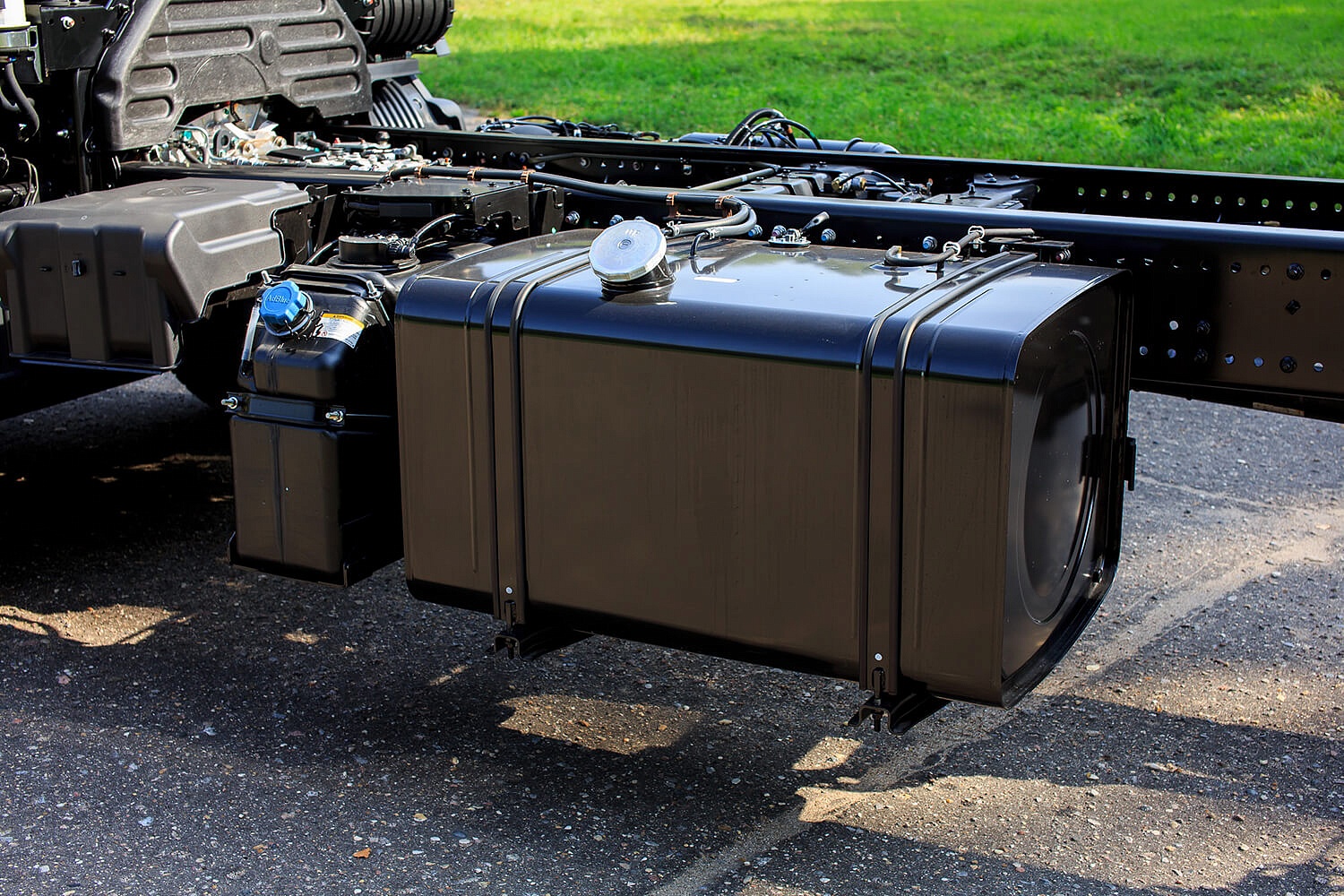

Ёмкость топливного бака, (л)  390
Ёмкость бака c мочевиной, (л) 28
Подвеска передняя
Тип Зависимая, на продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами и стабилизатором поперечной устойчивости
Подвеска задняя
Тип 1: Зависимая, на продольных полуэллиптических листовых рессорах
2: Зависимая, на пневматических рессорах, с гидравлическими телескопическими амортизаторами
На продольных полуэллиптических листовых рессорах — — —
На пневматических рессорах  —  — —
Шины

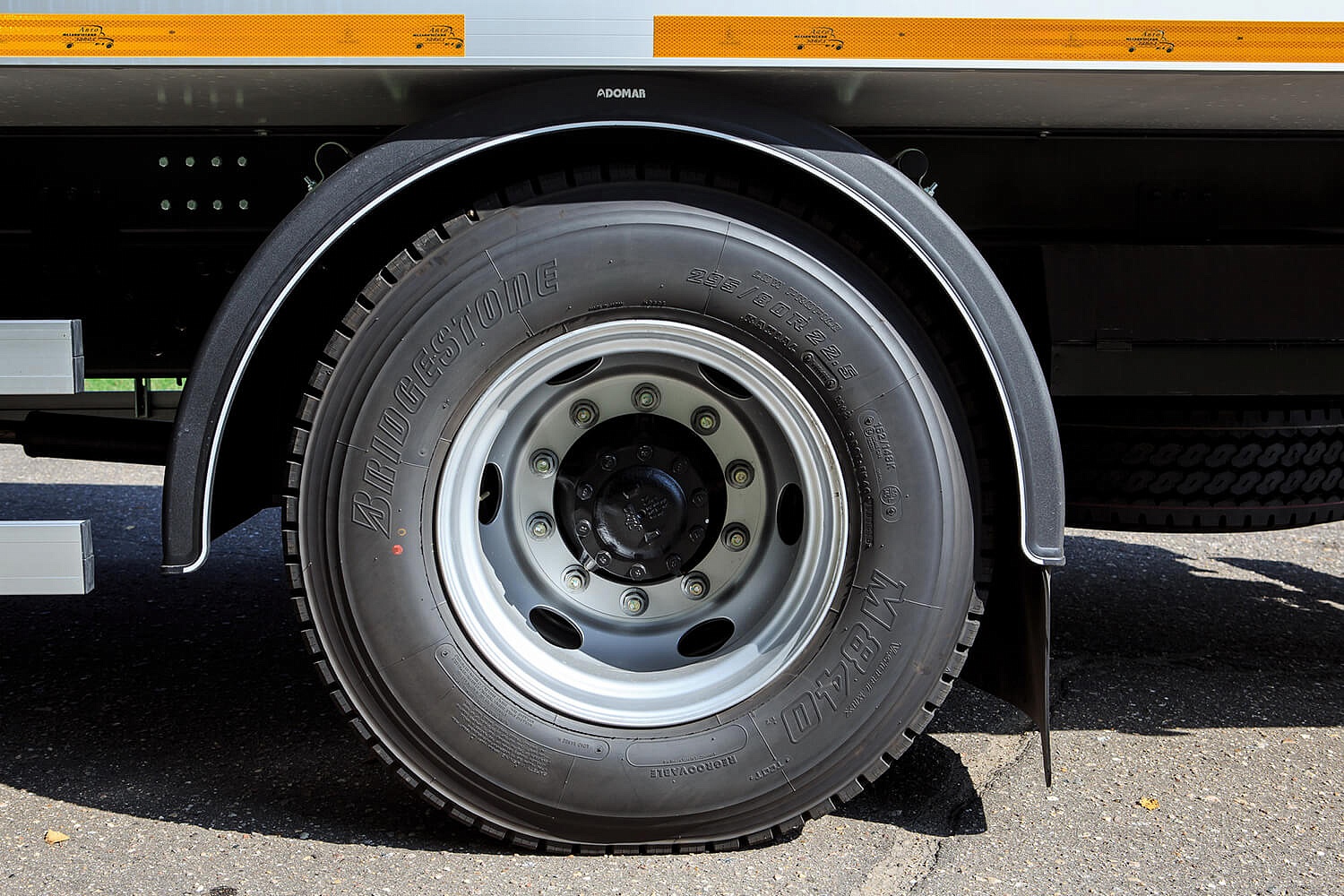

Производитель, модель, размерность, индексы нагрузки Bridgestone M840 295/80R22,5 152/148 K
Другие характеристики
Максимальная скорость, (км/ч) 120-125
Номинальная сила тока генератора, (А) 90

Комплектация

Комплектация DLX
Экстерьер
Передний бампер окрашен в цвет кабины, разборный, с металлическим усилителем ●
2-х составные зеркала бокового обзора со сферической дополнительной секцией ●
Переднее бордюрное зеркало ●
Правое бордюрное зеркало ●
Шасси

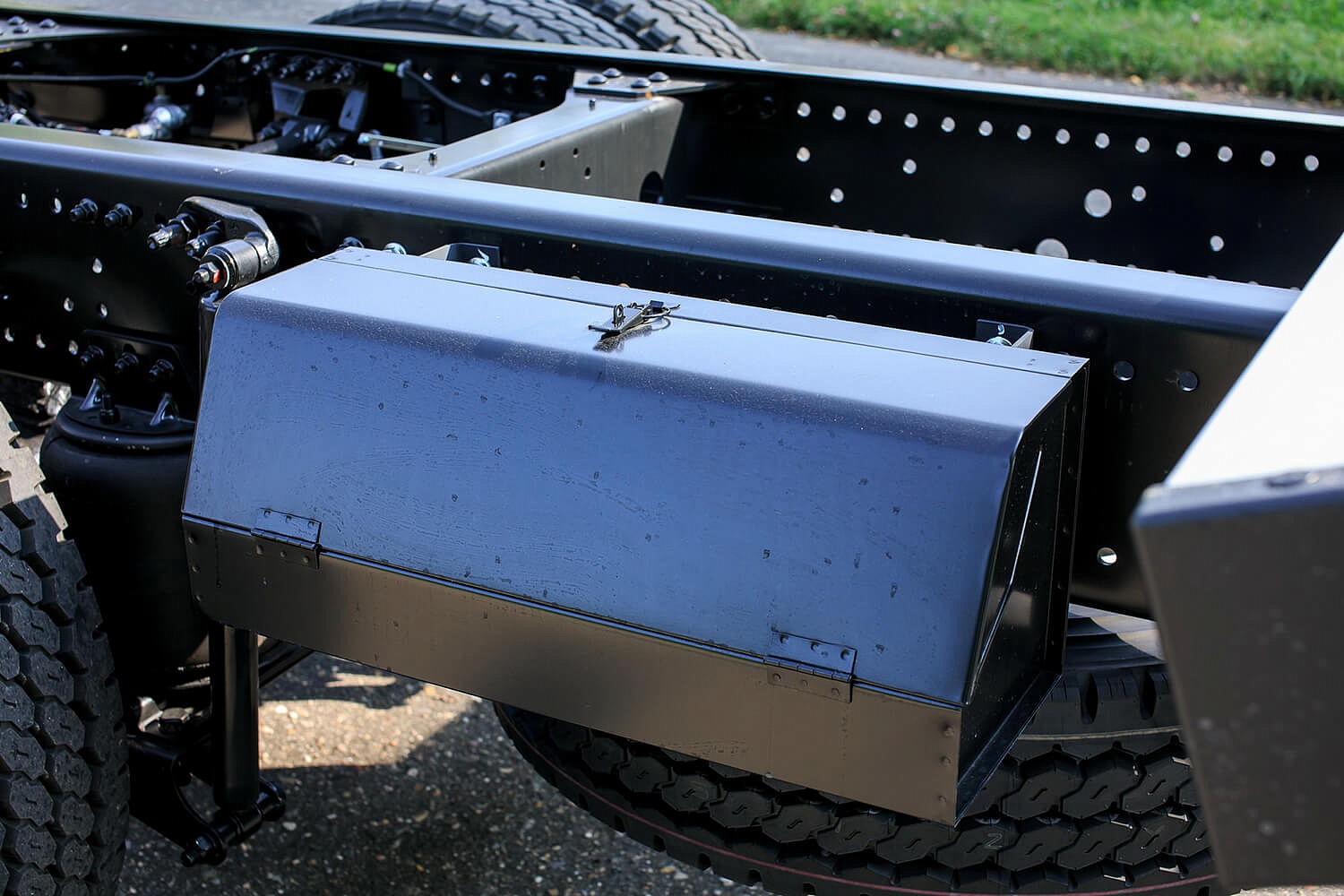

Инструментальный ящик на раме ●
Запасное колесо ●
Запирающаяся крышка топливного бака ●
Буксировочные крюки спереди и сзади ●
Электрика шасси и светотехника
Передние противотуманные фары ●
Задний противотуманный фонарь ●

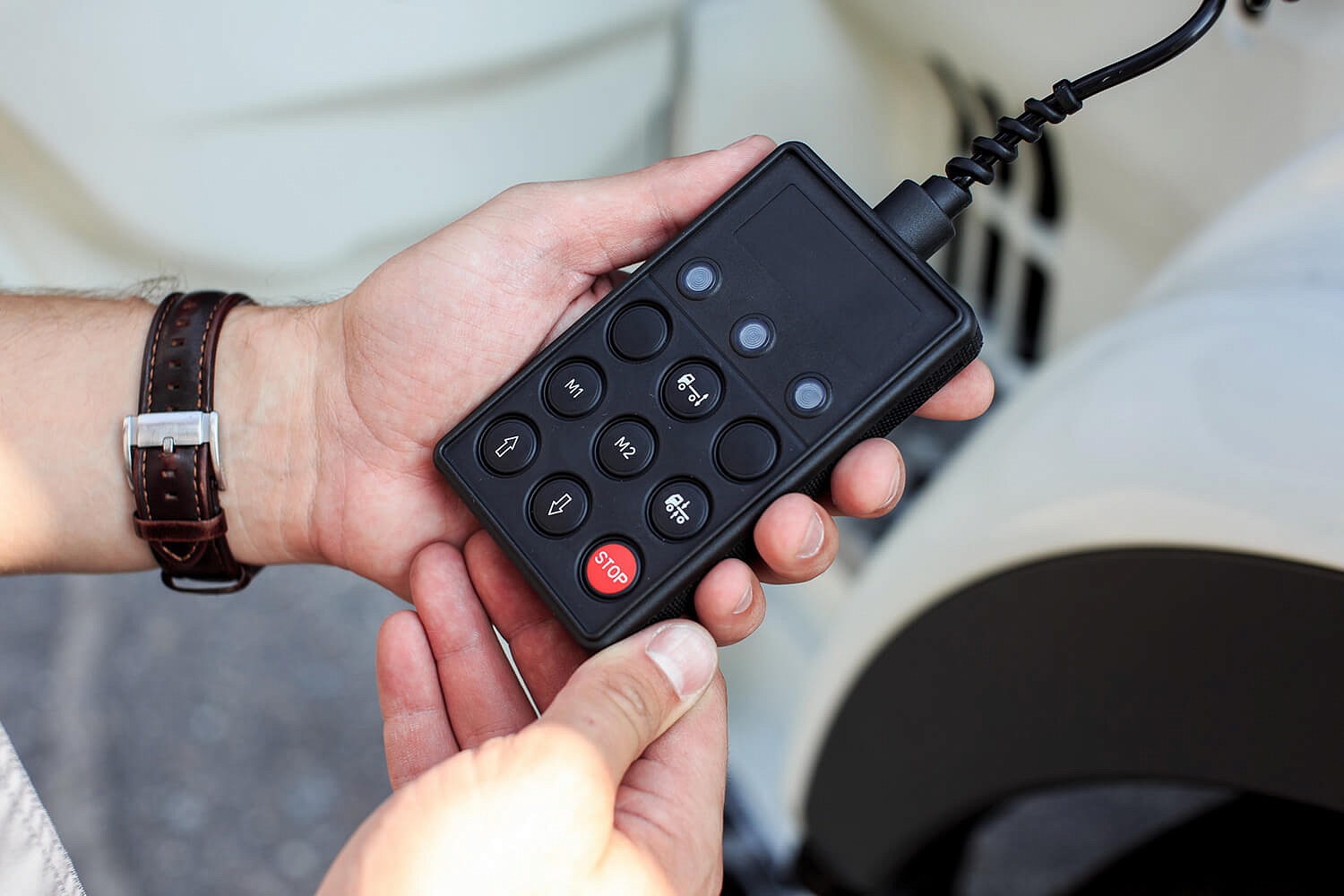

Регулировка высоты задней подвески из кабины (только для моделей с пневмоподвеской) ●
Подогрев осушителя пневматической системы ●
Подогрев зеркал бокового обзора ●
Подогрев топливного фильтра ●
Гидроэлектропривод опрокидывания кабины ●

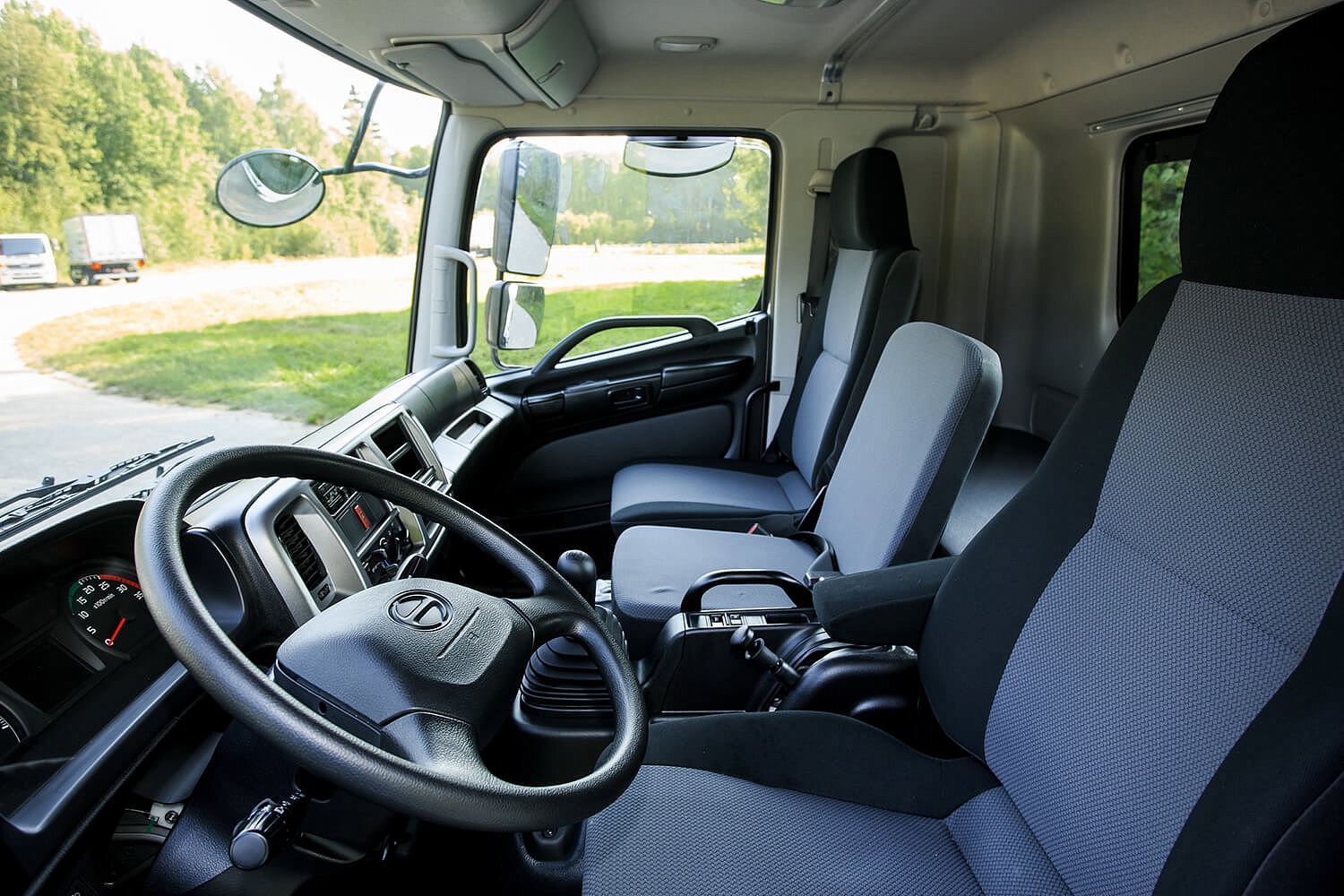

Интерьер
Эргономичное кресло водителя с пневматической подвеской ●
Регулировка водительского сиденья по длине ●
Регулировка наклона спинки водительского сидения ●
Регулировка поясничного упора сиденья водителя ●
Тканевая обивка сидений ●
Матрас спального места ●

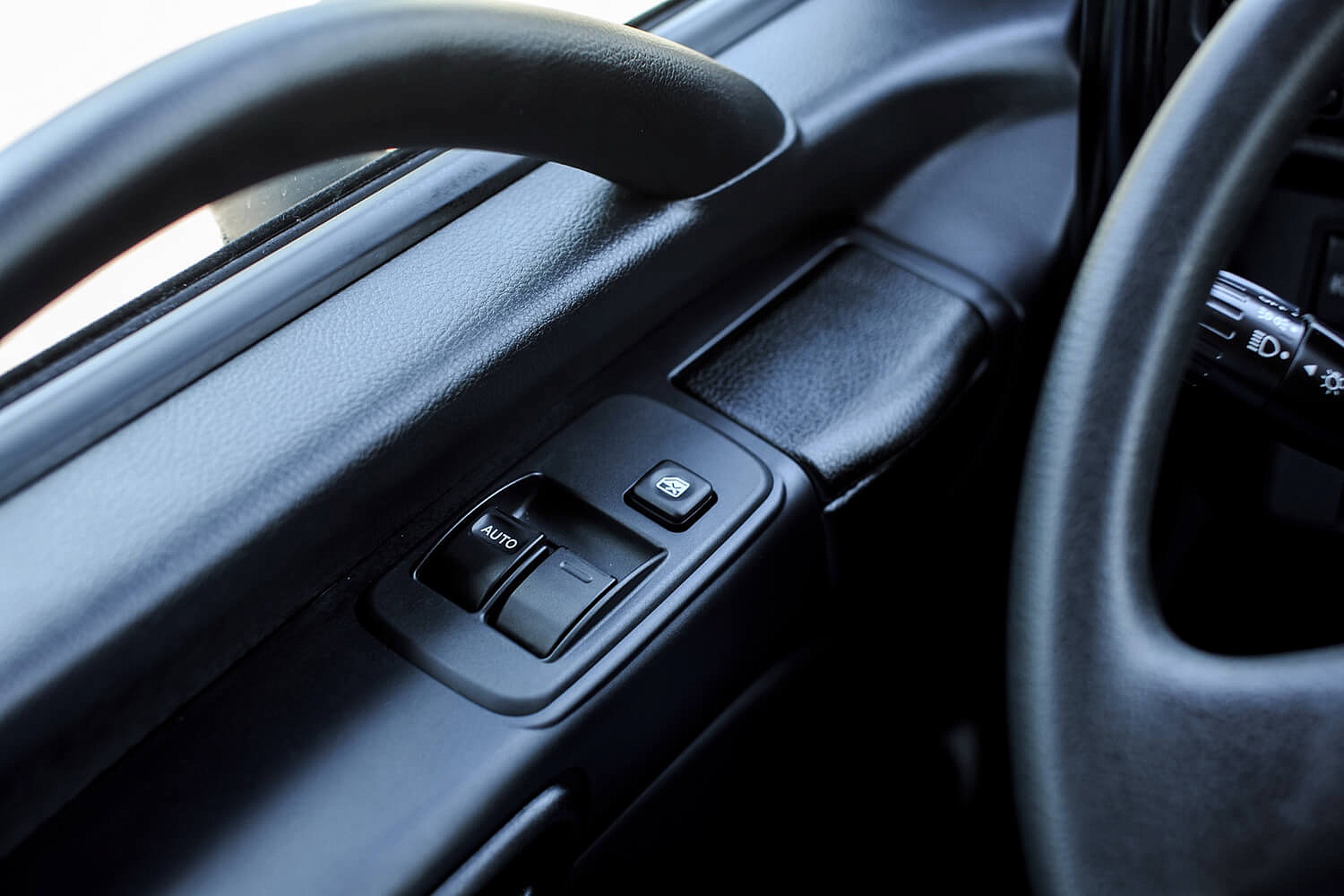

Электрические стеклоподъемники боковых дверей ●
Подогрев сидения водителя ●
Кондиционер ●
Отопитель салона увеличенной производительности ●
Съемная отделка заднего окна кабины ●
AM / FM аудиосистема ●
Панель приборов с многофункциональным дисплеем ●
2 динамика аудиосистемы ●
Рукояти на передних стойках для облегчения посадки в кабину ●
3-х точечные ремни безопасности водителя и переднего пассажира с инерционным натяжением ●
Индикатор непристегнутого ремня безопасности водителя ●
Звуковой сигнализатор движения задним ходом ●
Центральный замок ●

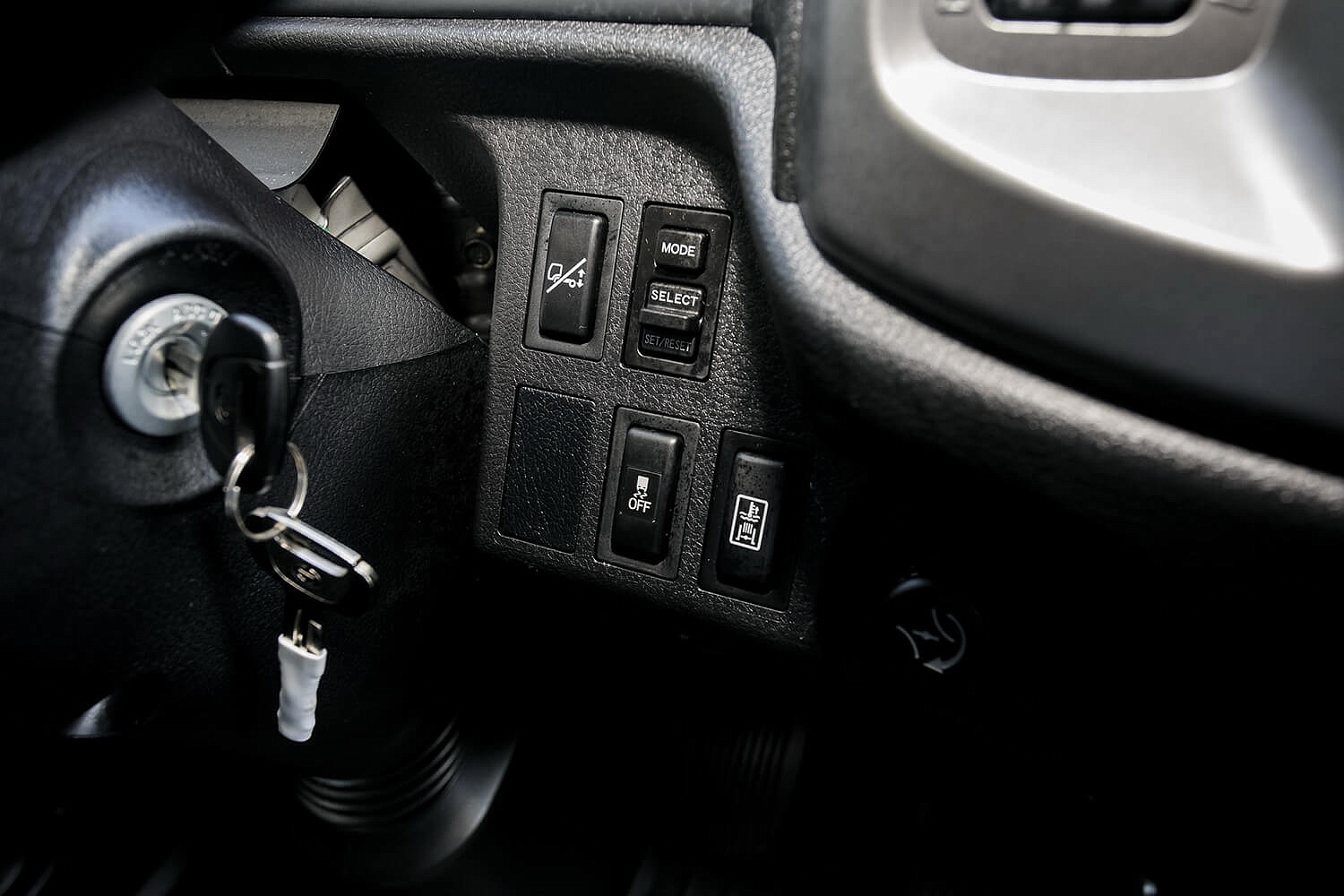

Кнопка отключения антипробуксовочной системы ASR/VSC ●
Корректор фар с ручной регулировкой ●
Стеклоочистители с переменной скоростью работы ●
Стекло в задней части кабины ●
Прорезиненное покрытие пола ●

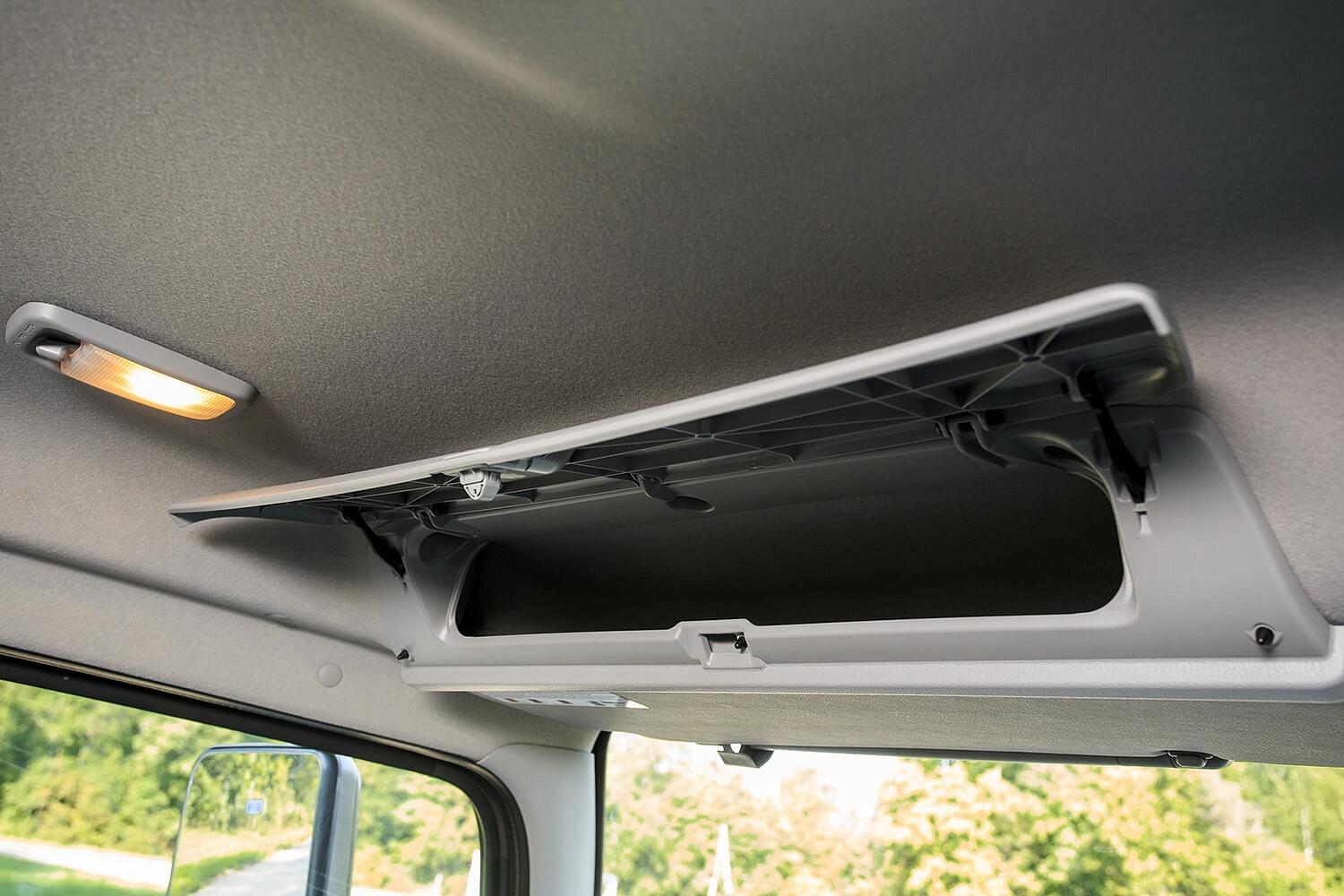

Потолочные консоли для документов ●
2 солнцезащитных козырька ●
2 малые потолочные лампы для чтения карт ●
Потолочная лампа, большая ●

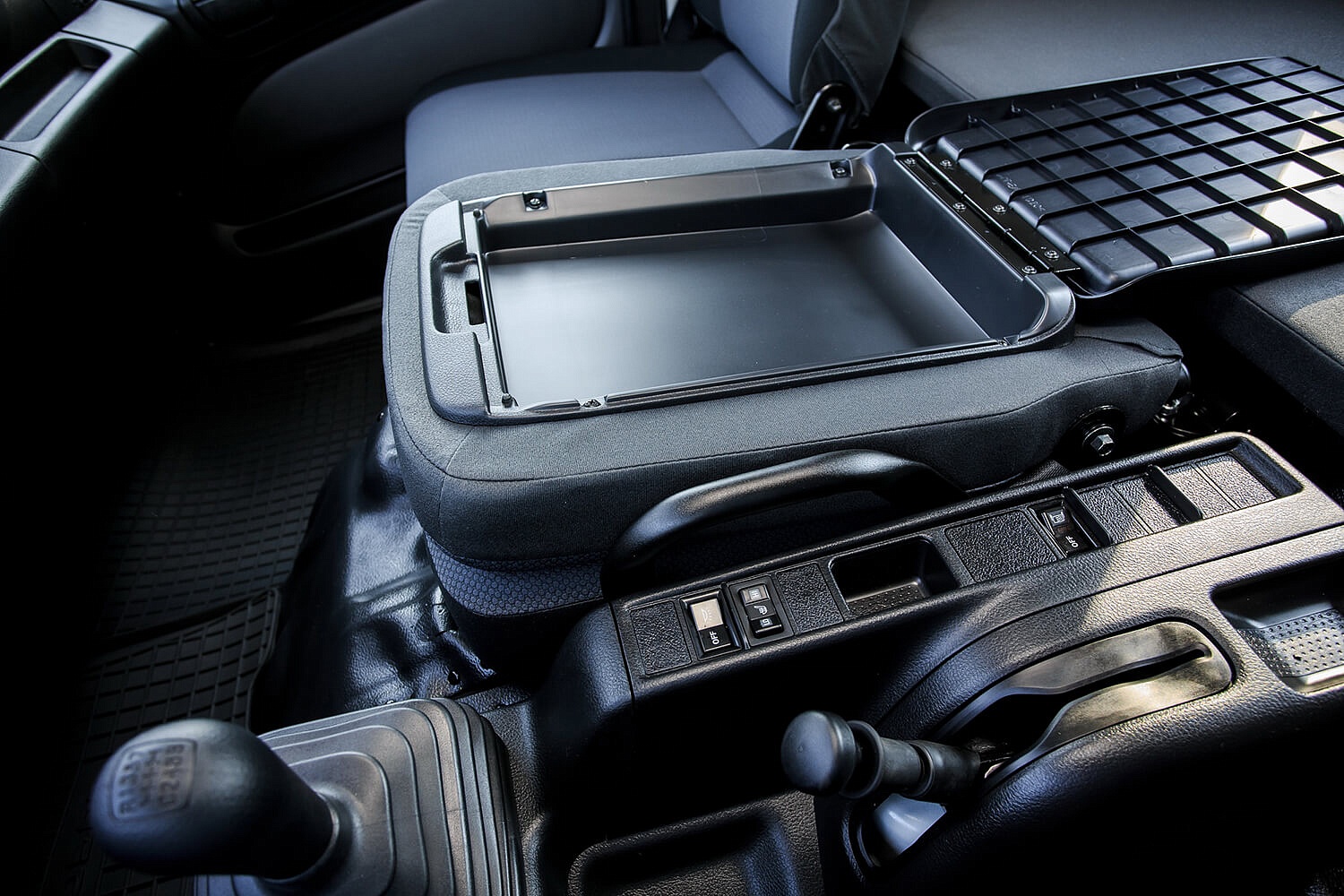

Складываемая спинка сиденья среднего пассажира с лотком для документов в спинке ●

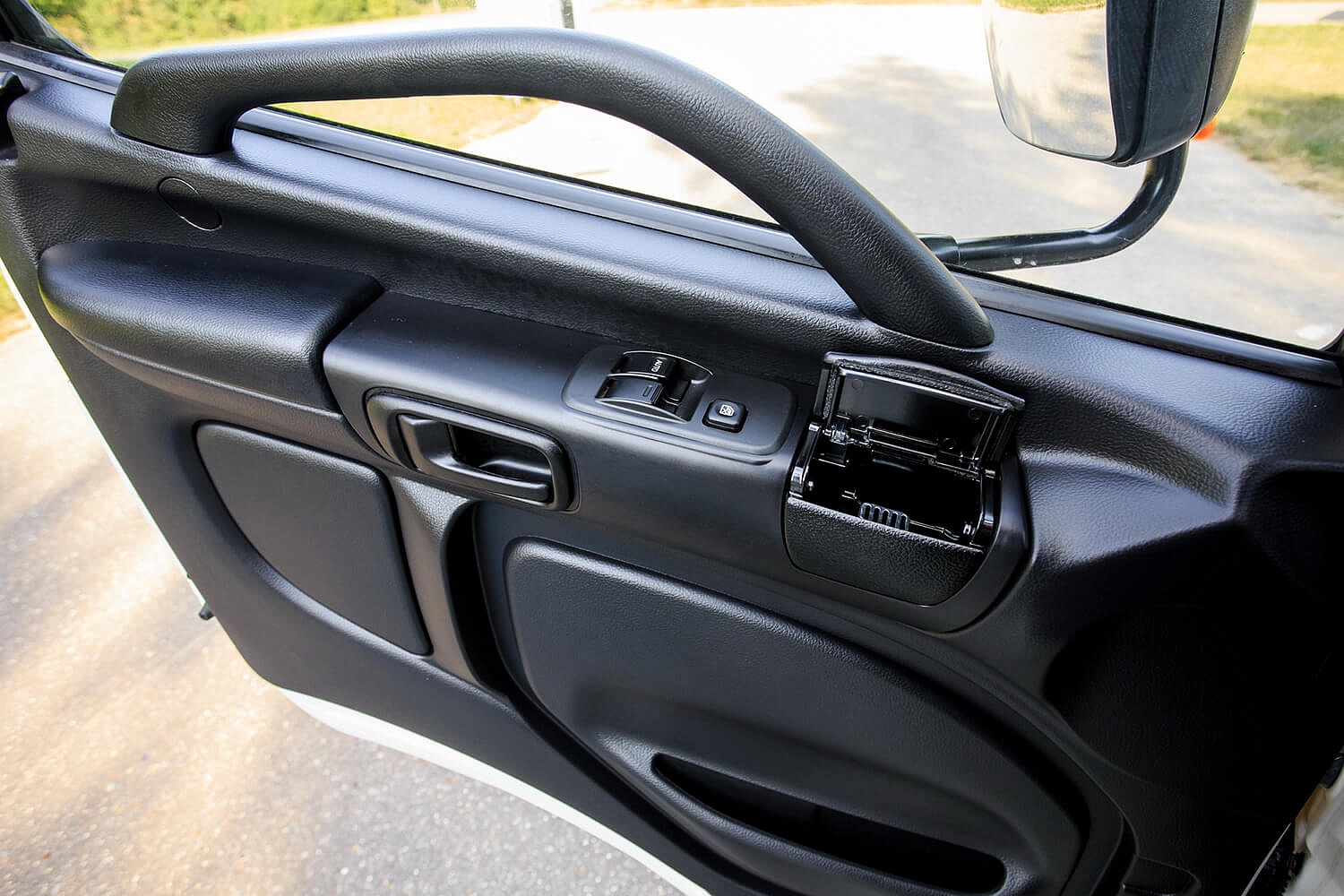

Карманы для вещей в дверях кабины ●
Прикуриватель ●
Пепельницы в передних дверях, съемные ●
2 подстаканника в передней панели ●
Запчасти и принадлежности
Набор инструментов (Домкрат, баллонный ключ, отвертка) ●

Готовые решения

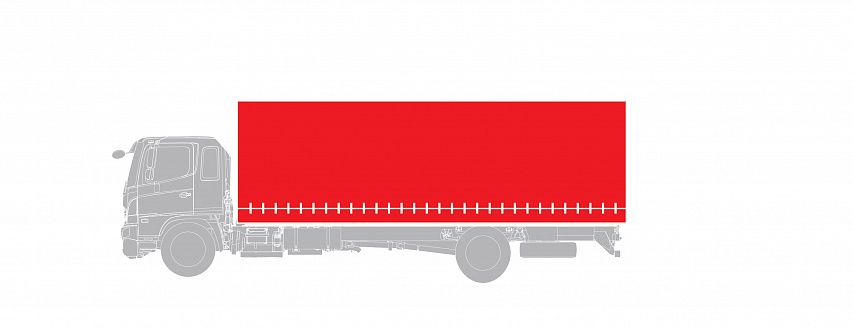

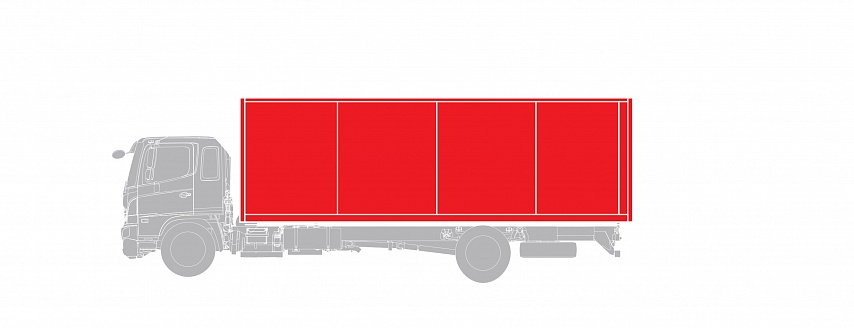

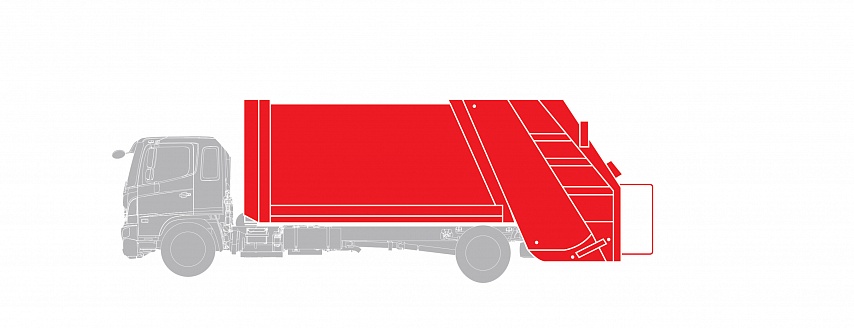

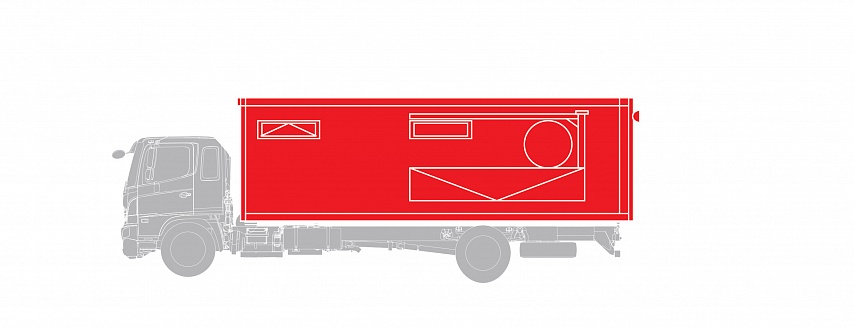

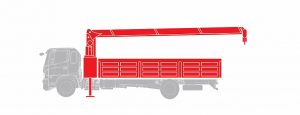

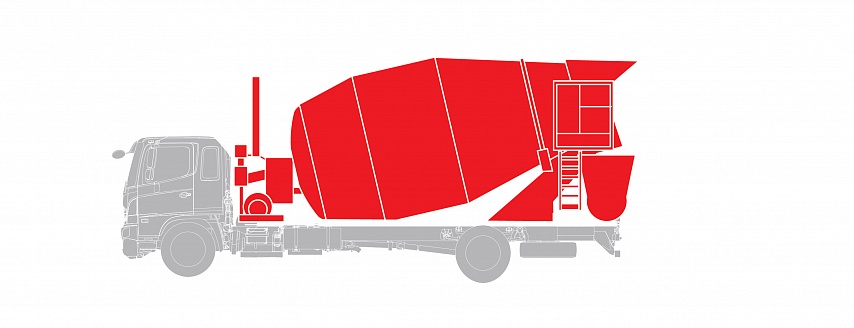

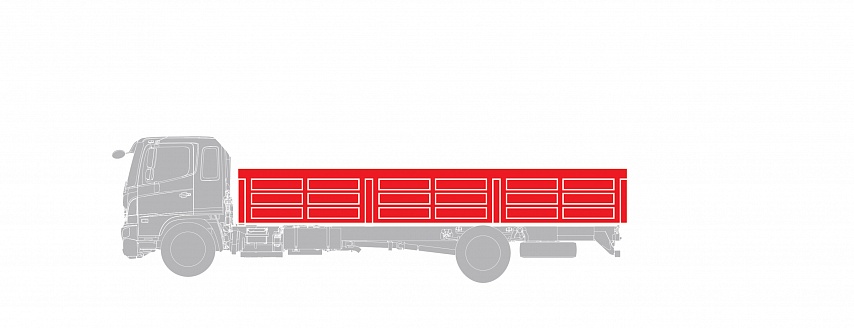

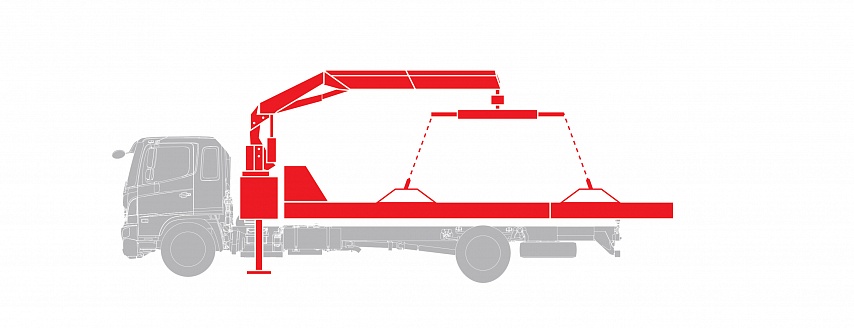

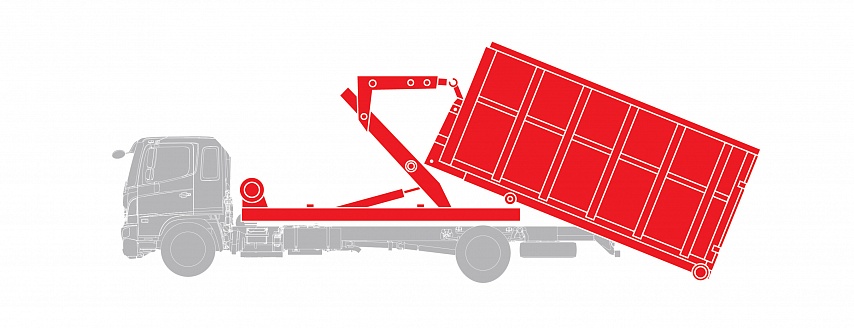

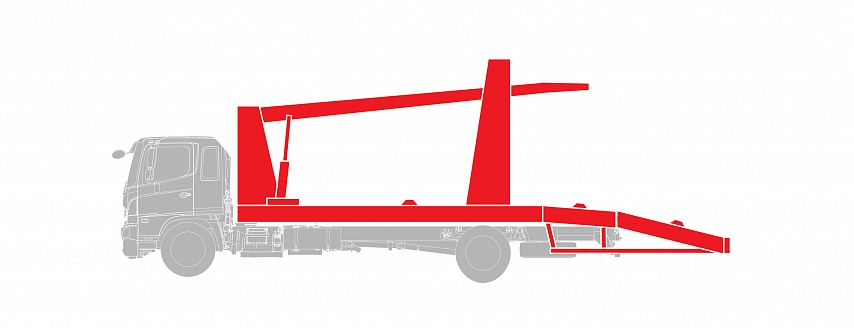

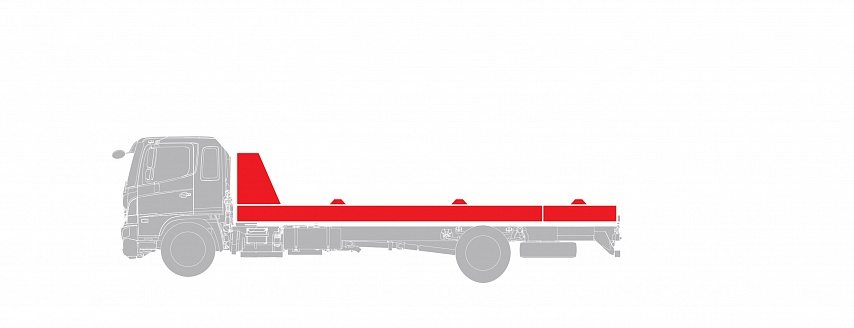

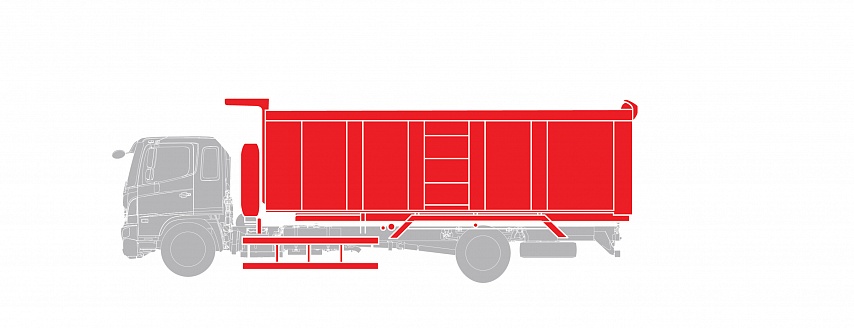

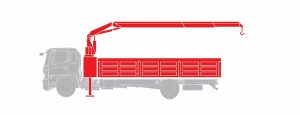

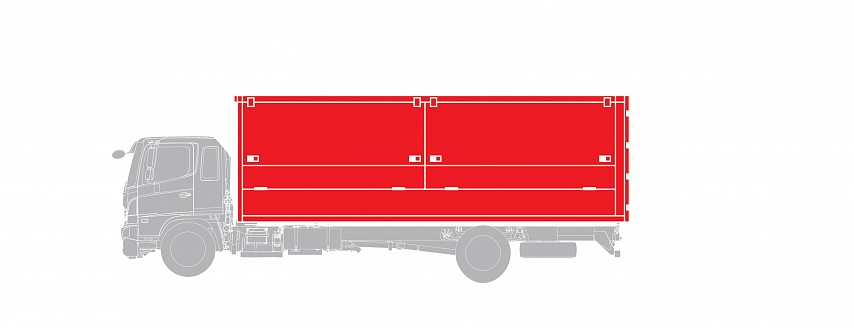

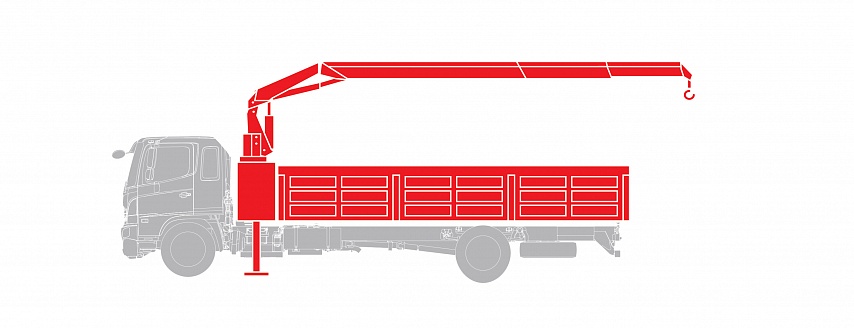

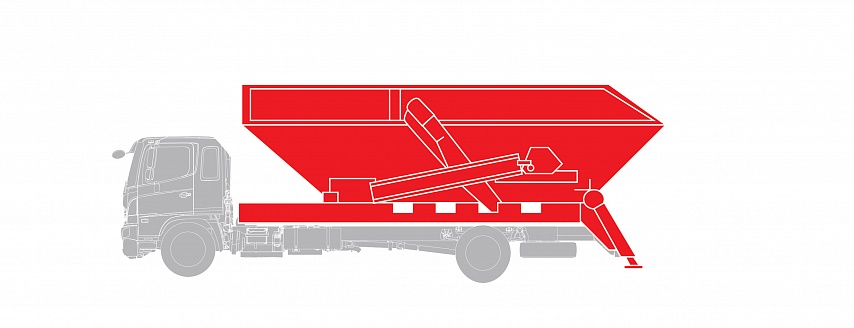

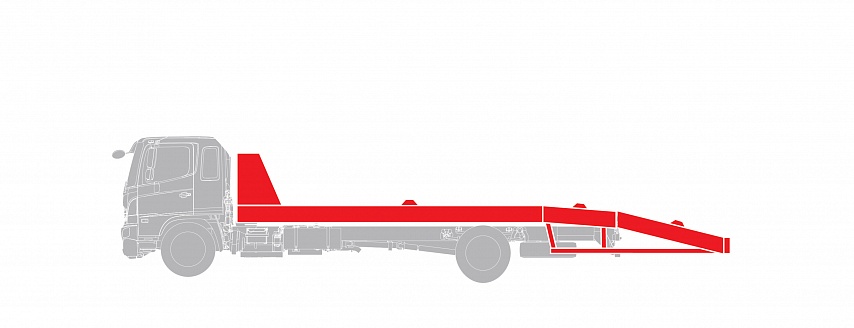

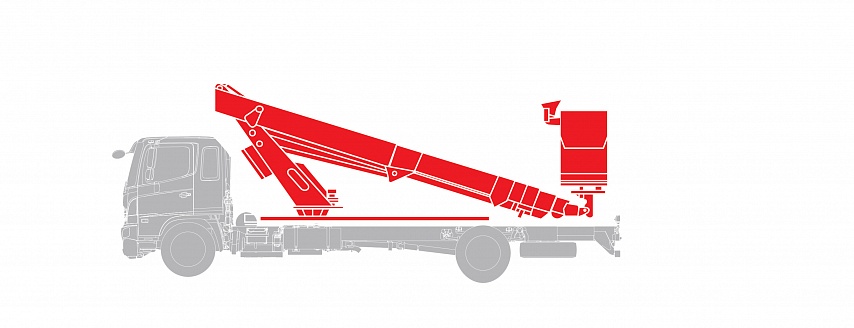

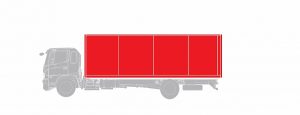

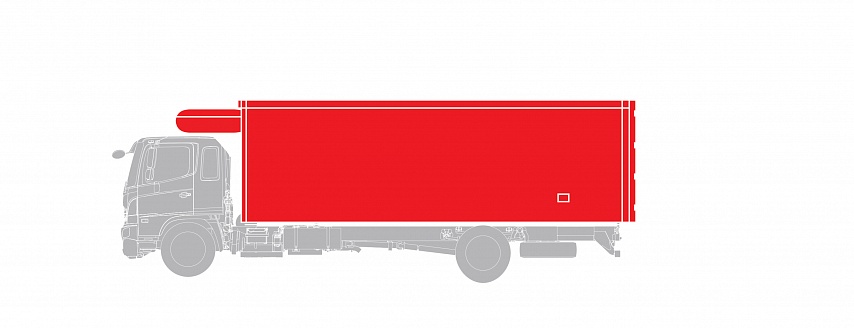

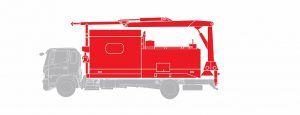

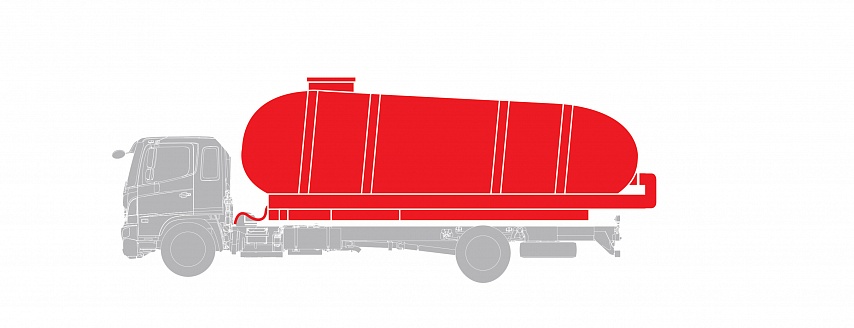

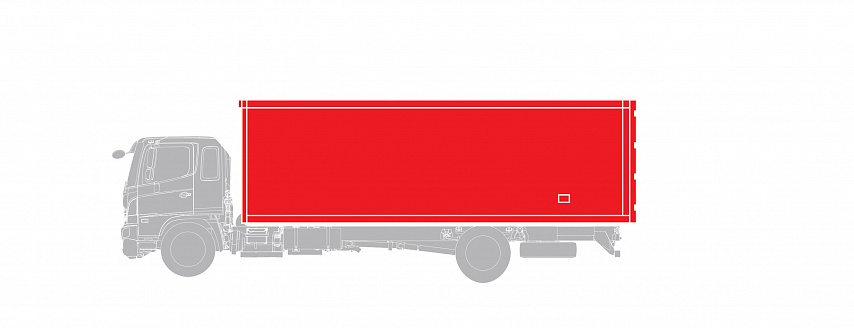

ВОЗМОЖНЫЕ ВАРИАНТЫ НАДСТРОЕК

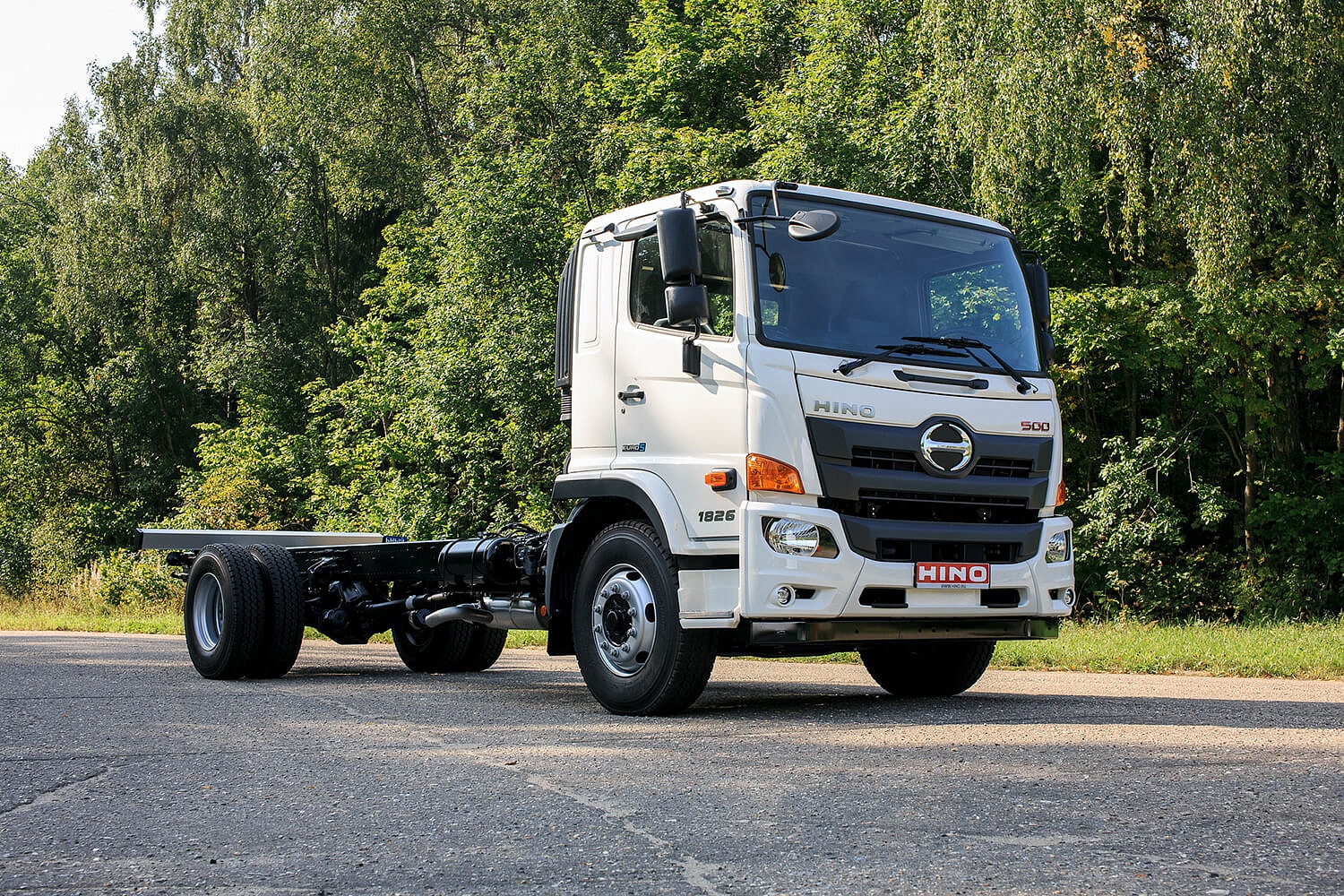

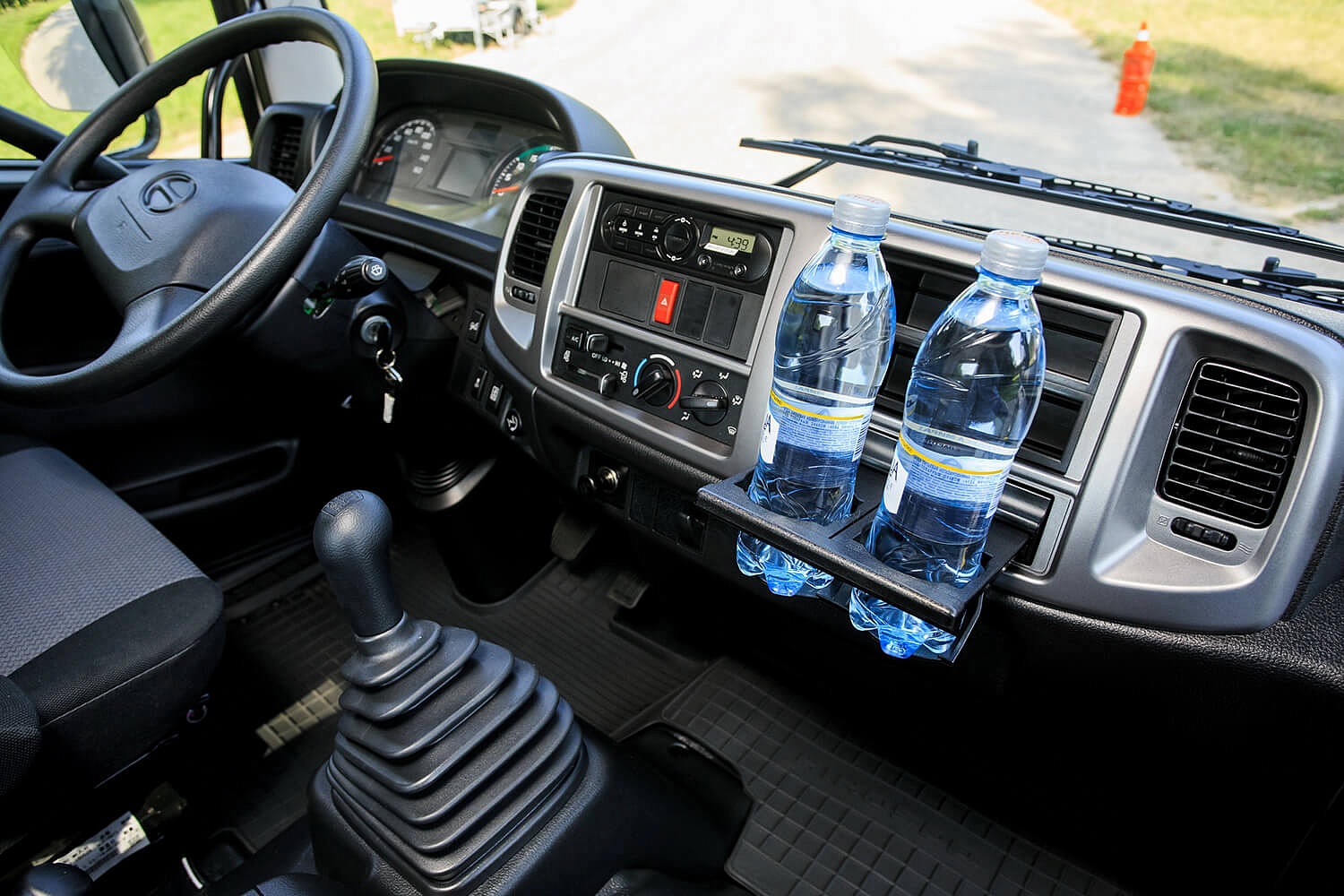

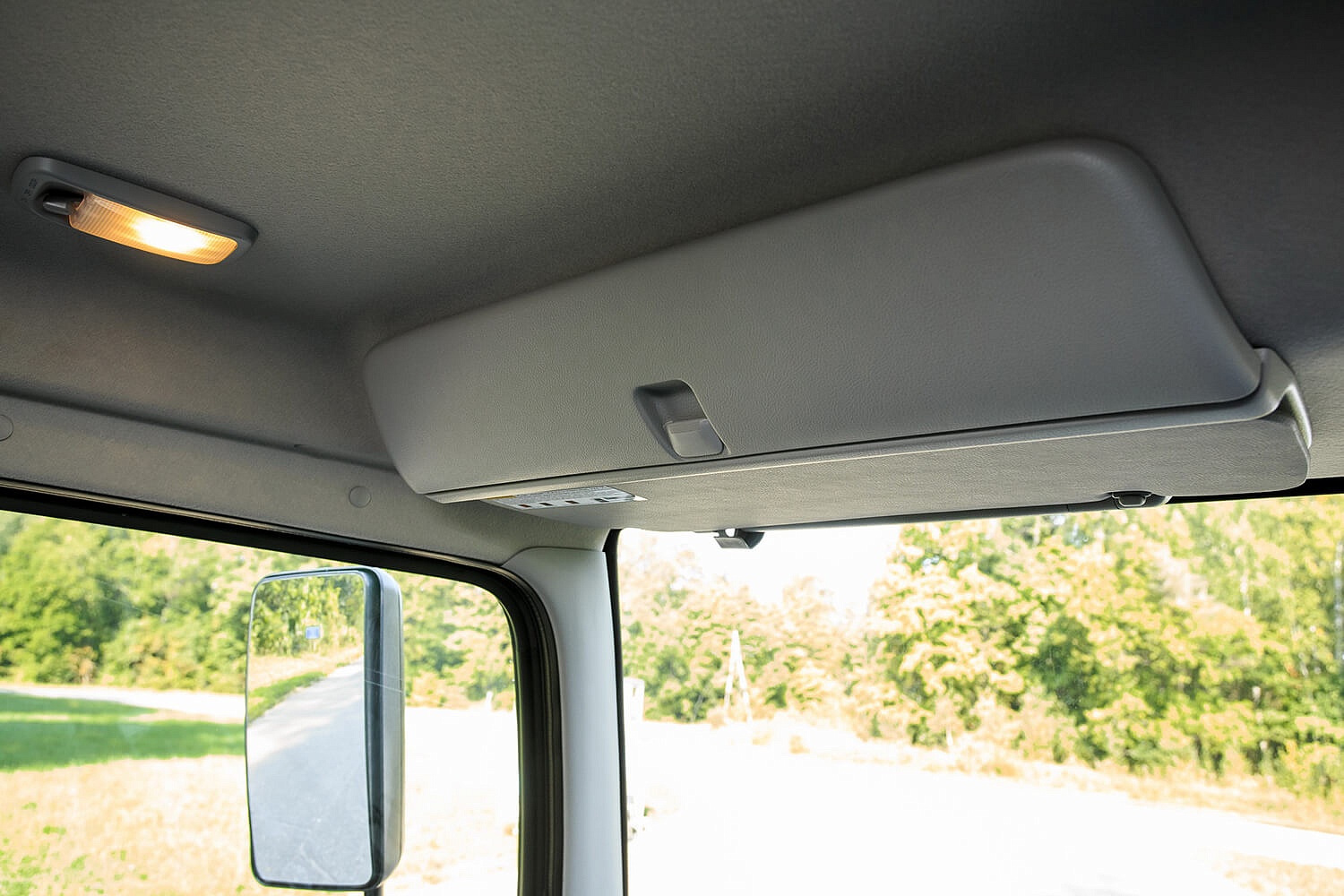

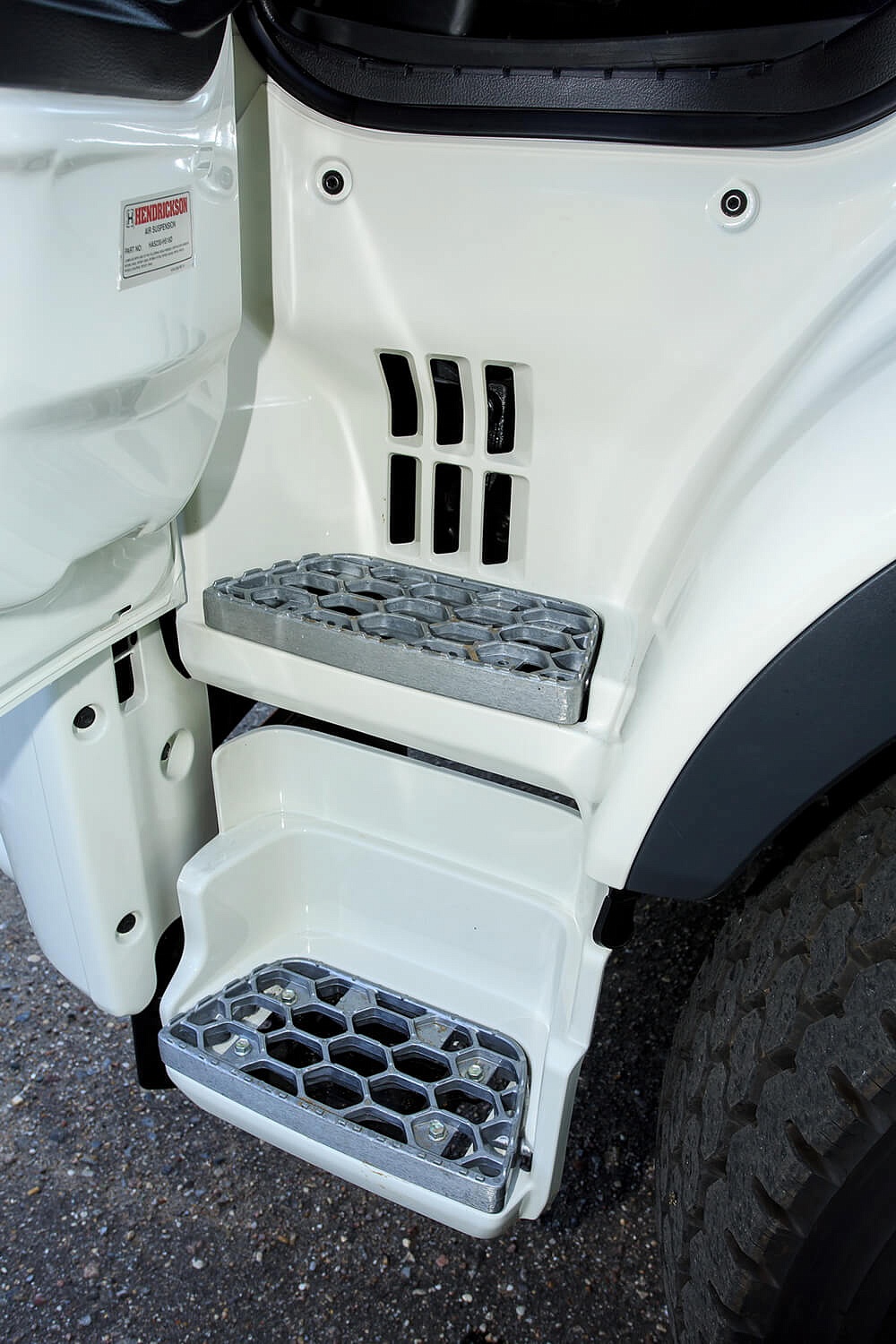

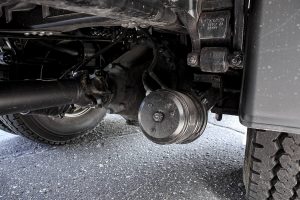

Фотогалерея

Гарантия и ТО

Наименование/Интервал обслуживания х 1000 км 5 30 60 90 120 150 180 210 240 270 300
Двигатель
Моторное масло и масляный фильтр (но не реже одного раза в 12 месяцев) R R R R R R R R R R R
Система выпуска отработавших газов (проверка на герметичность, протяжка) I I I I I I I I I I I
Система охлаждения двигателя (проверка на герметичность) I I I I I I I I I I I
Уровень жидкости в системе охлаждения I I I I I I I I I I I
Замена жидкости системы охлаждения
Каждые 36 месяцев или 300 000 км
Тепловые зазоры механизма газораспределения I I I I I
Приводные ремни агрегатов двигателя (натяжение, состояние) I I I I I I I I I I
Система питания
Воздушный фильтр (проверка состояния, замена) R R R R R R R R R R
Топливный бак, топливопроводы (крепление, проверка на герметичность) I I I I I I I I I I
Топливный фильтр грубой очистки R R R R R R R R R R
Топливный фильтр тонкой очистки R R R R R R R R R R
Система SCR – осмотр подающего модуля, трубопроводов и форсунок (утечки, повреждения) I I I I I I I I I I
Система SCR – фильтр раствора мочевины R R
Система SCR – прогрев и самотестирование
(с контролем по HINO DXII включения насоса при температуре отработавших газов 150ºС)		 I I
Тормозная система
Тормозные барабаны и тормозные накладки (проверка износа) I I I I I I I I I I
Пневматическая система (проверка на время заполнения, утечки воздуха, отсутствие влаги) I I I I I I I I I I I
Клапаны АБС (работоспособность) I I I I I I I I I I I
Стояночный тормоз (работоспособность) I I I I I I I I I I I
Тормозные камеры (работоспособность) I I I I I I I I I I
Осушитель воздуха и регулятор давления (работоспособность) I I I I I I I I I I
Обслуживание осушителя (замена абсорбента)
Замена каждые 60 000 км или 12 месяцев
Коробка передач и сцепление
Педаль сцепления (ход, высота), Шток ПГУ (ход) I I I I I I I I I I
Масло в 6-ступенчатой коробке передач и фильтр* R I R I R I R I R I R
Масло в 9-ступенчатой коробке передач ZF I I I I R I I I R I I
Коробка передач (проверка на герметичность, очистка сапуна) I I I I I I I I I I I
Гидравлический привод сцепления (проверка на герметичность) I I I I I I I I I I I
Замена жидкости привода сцепления R R R R R
Вал вилки сцепления, выжимной подшипник (обслуживание точек смазки) L L L L L L L L L L L
Карданный вал, подвесной подшипник (протяжка, обслуживание точек смазки) L L L L L L L L L L L
Редуктор ведущего моста
Редуктор ведущего моста (проверка на герметичность, очистка сапуна) I I I I I I I I I I I
Масло редуктора ведущего моста R I R I R I R I R I R
Рулевое управление
Элементы рулевого управления (протяжка) I I I I I I I I I I I
Гидроусилитель рулевого управления (проверка на герметичность, уровень жидкости) I I I I I I I I I I I
Жидкость гидроусилителя рулевого управления и фильтр* R R R R R
Шкворни, рулевые тяги (проверка на люфт) I I I I I I I I I I I
Обслуживание точек смазки рулевого управления L L L L L L L L L L L
Подвеска
Шины (износ, повреждение, давление) / колесные диски I I I I I I I I I I I
Перестановка колес R R R R R
Элементы подвески (осмотр, протяжка) I I I I I I I I I I I
Обслуживание точек смазки подвески L L L L L L L L L L L
Подшипники ступиц (проверка на люфт) I I I I I I I I I I
Ступичные подшипники (замена смазки) L L L L L
Пневматические рессоры* I I I I I I I I I I
Проверка калибровки номинального уровня и работоспособности пневматической подвески* I I I I I I I I I I
Электропроводка, соединения пневматической подвески* I I I I I I I I I I
Датчики уровня пневматической подвески (осмотр)* I I I I I I I I I I
Электрооборудование
Внешние световые приборы, внутреннее освещение кабины, панель приборов I I I I I I I I I I I
Стеклоомыватели и стеклоочистители, обогрев зеркальных элементов I I I I I I I I I I I
Центральный замок, электрические стеклоподъемники I I I I I I I I I I I
Кондиционер (проверка работоспособности) I I I I I I I I I I I
Соединение аккумуляторных батарей I I I I I I I I I I I
Аккумуляторные батареи I I I I I I I I I I I
Диагностика электронных систем с помощью HINO DXII I I I I I I I I I I I
Настройка экрана на панели приборов (дата, время, интервалы обслуживания) I I I I I I I I I I
Кабина и кузов
Фильтр вентиляции салона I I I I I I I I I I
Ремни безопасности I I I I I I I I I I I
Петли и замки L L L L L L L L L L L
Освещение кузовной надстройки I I I I I I I I I I I
Крепление кузовной надстройки I I I I I I I I I I I

Нормативная трудоемкость планового обслуживания:

Интервал обслуживания х 1000 км 5 30 60 90 120 150 180 210 240 270 300
Трудоемкость обслуживания моделей 500 GD и GH, нормо-час
Автомобили с 6 или 9-ступенчатой коробкой передач HINO (LJ06, MX06 или M009) 5,0 7,5 11,0 7,5 11,5 7,5 11,0 7,5 11,5 7,5 11,0
Автомобили с 9-ступенчатой коробкой передач ZF 4,7 7,5 10,7 7,5 11,5 7,5 10,7 7,5 11,5 7,5 10,7
Трудоемкость обслуживания моделей 500 FM, нормо-час
Автомобили с 9-ступенчатой коробкой передач HINO (M009) 5,5 8,0 11,8 8,0 12,0 8,0 11,8 8,0 12,0 8,0 11,8
Автомобили с 9-ступенчатой коробкой передач ZF 5,2 8,0 11,5 8,0 12,0 8,0 11,5 8,0 12,0 8,0 11,5

Примечание:

Кроме работ, указанных в графике, дополнительно рекомендуется производить проверку и регулировку углов установки управляемых колес на каждом обслуживании, кроме 5 000 км пробега.

Условные обозначения:

I – проверить, при необходимости отрегулировать, затянуть, очистить, заменить;
R – заменить;
L – смазать;
* – при наличии на автомобиле.
