Полная масса 8 т | Шасси XZU7

Преимущества

  • Высокий стандарт качества.
    Грузовые автомобили HINO производятся на заводе в г. Хамура, префектура Токио. Там же собираются следующие модели TOYOTA: Land Cruiser Prado, Dyna, Toyoace.
  • 4 года гарантии.

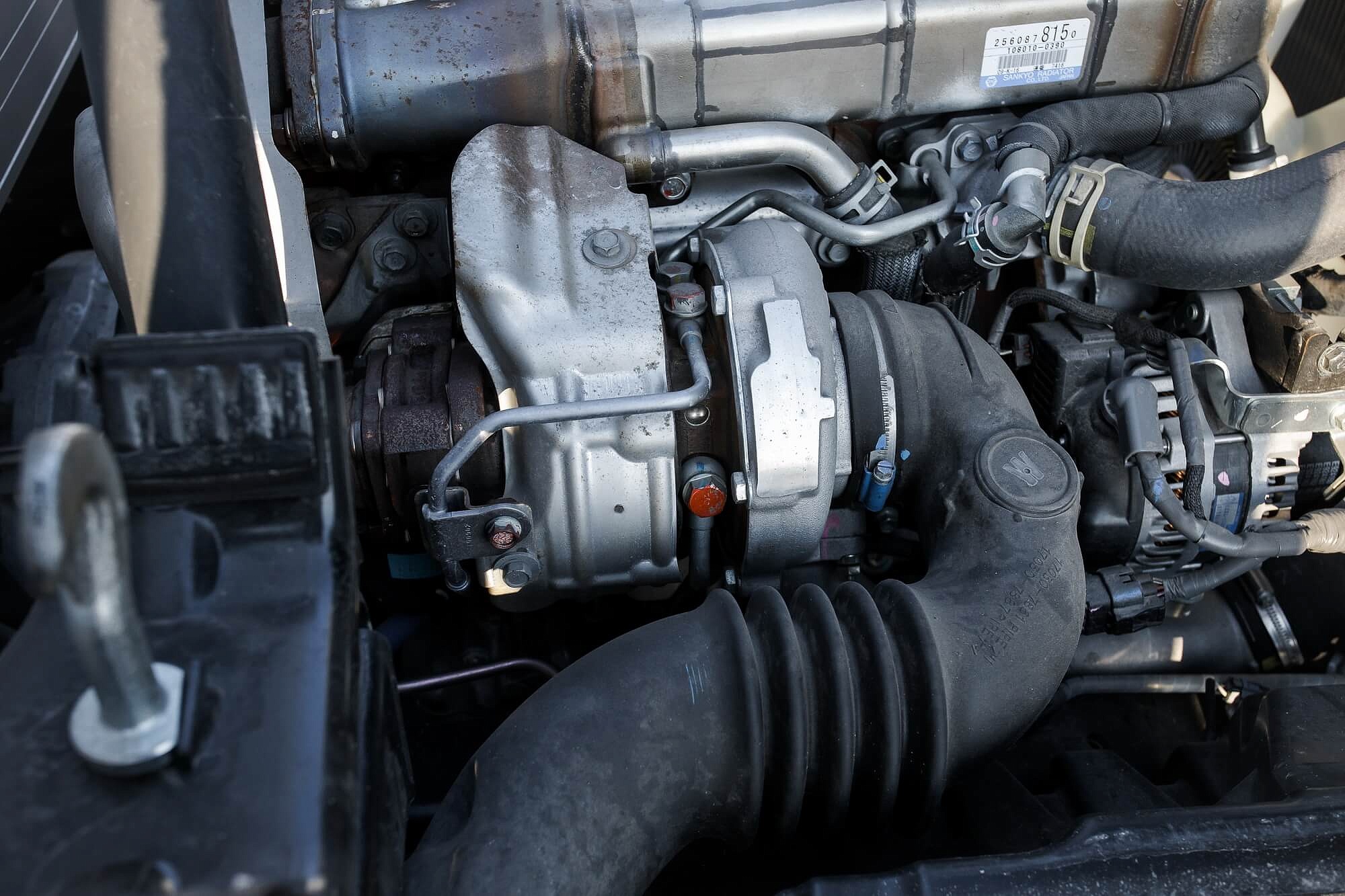

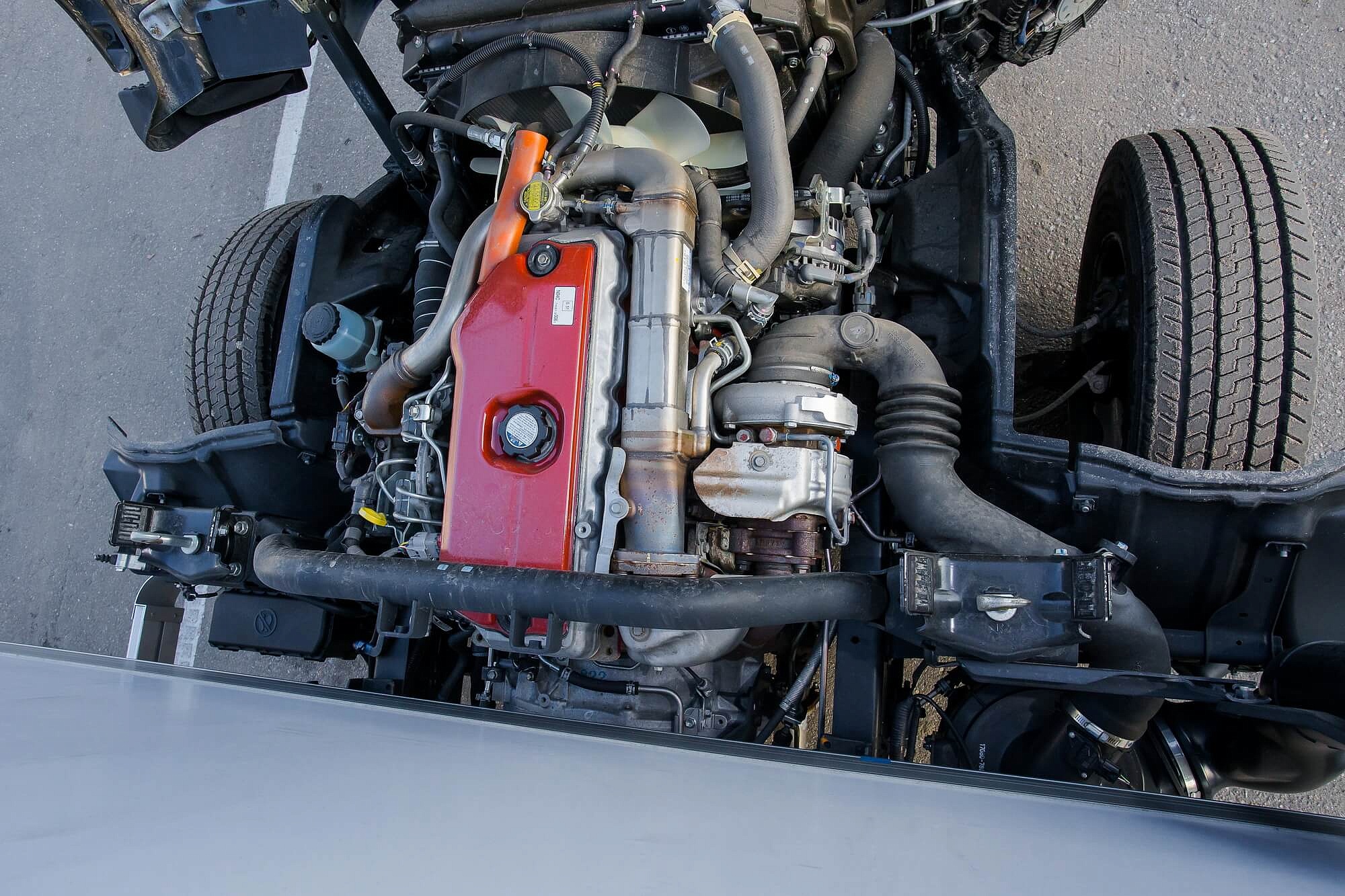

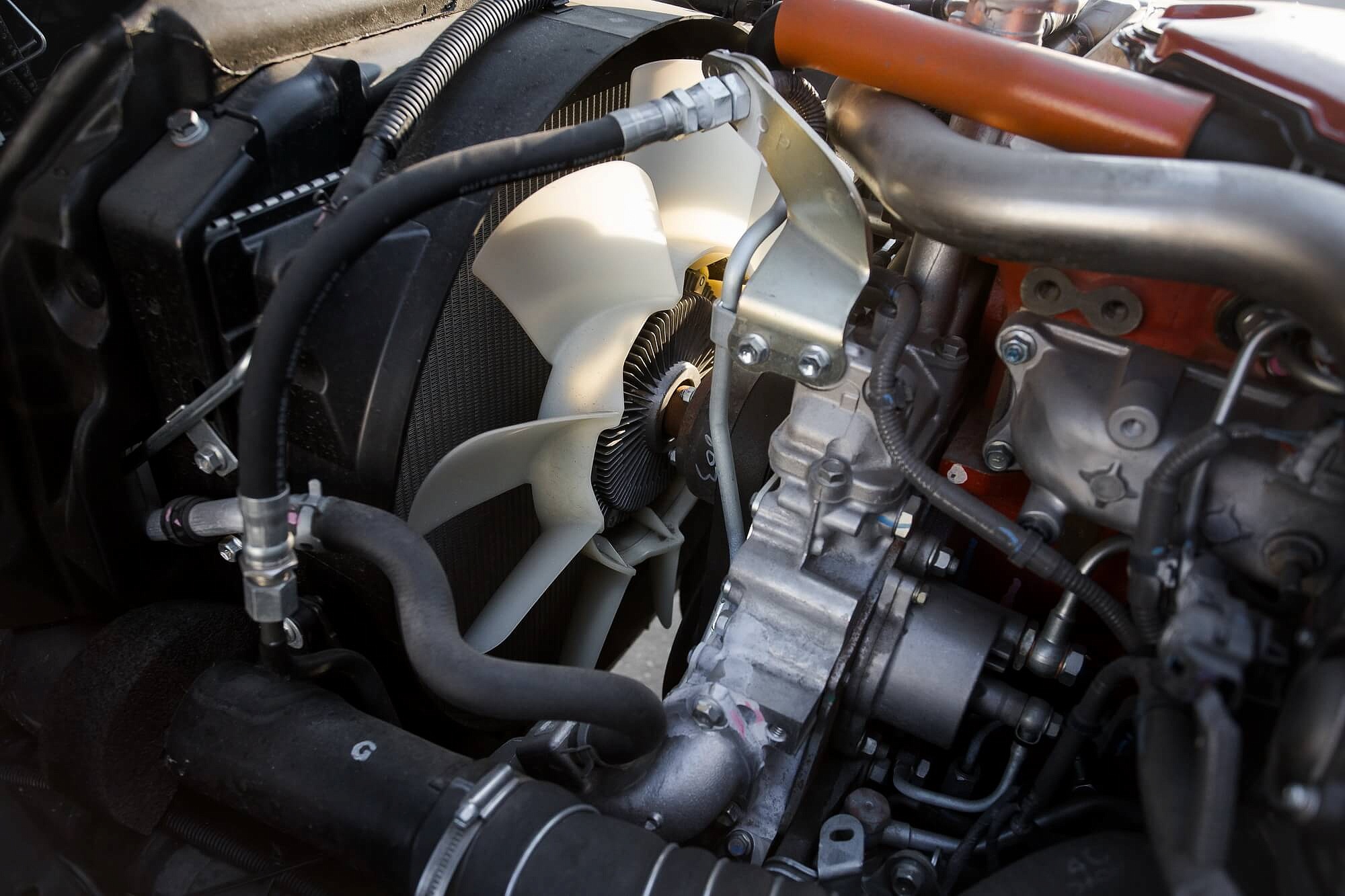

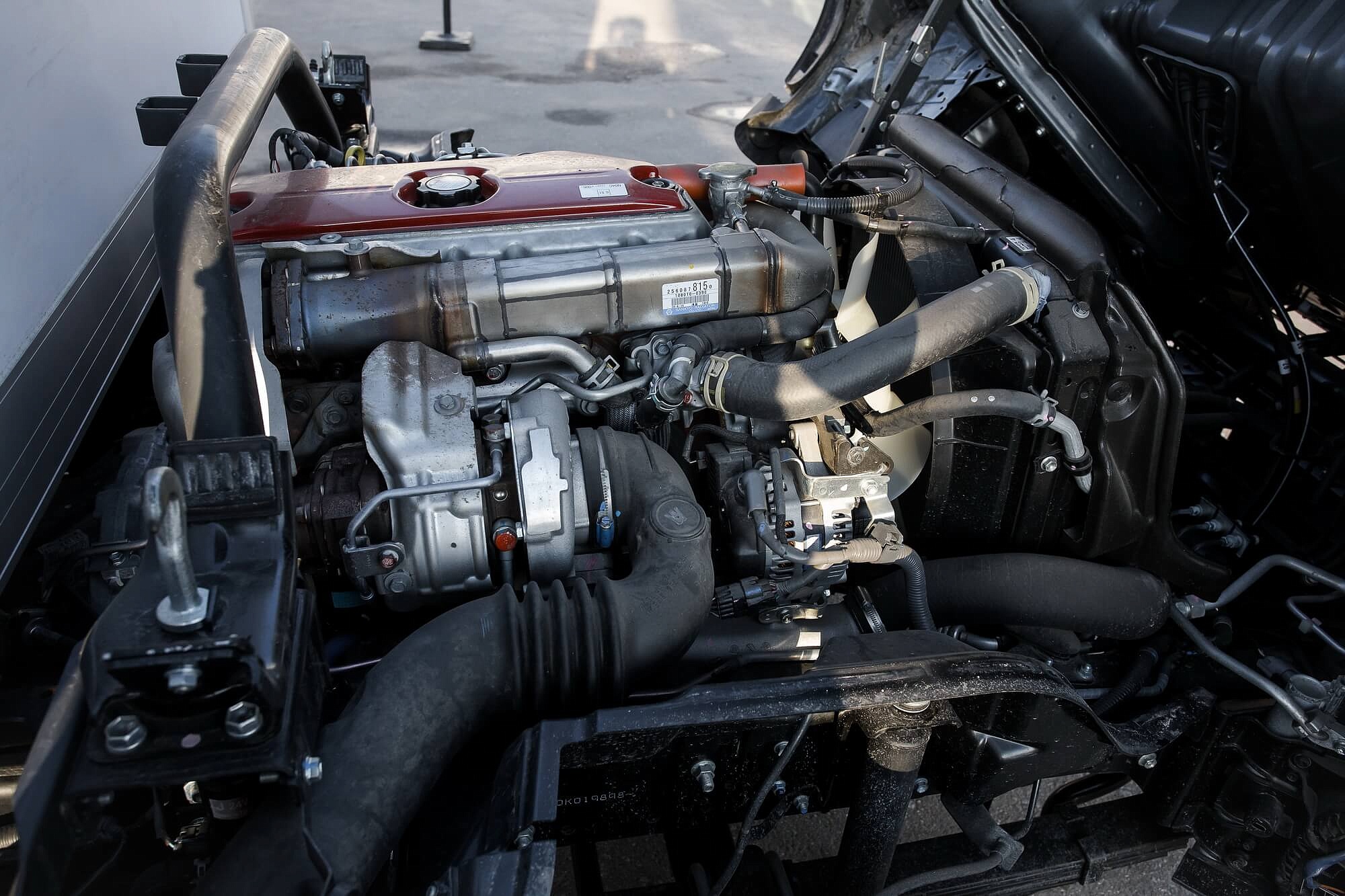

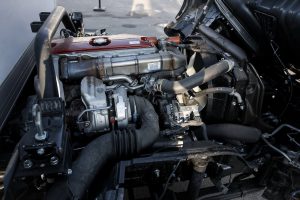

  • Проверенный временем двигатель N04С.
    Проверенные временем дизельные двигатели HINO N04С известны благодаря своей выносливости и высокому максимальному крутящему моменту, доступному в широком диапазоне оборотов двигателя.

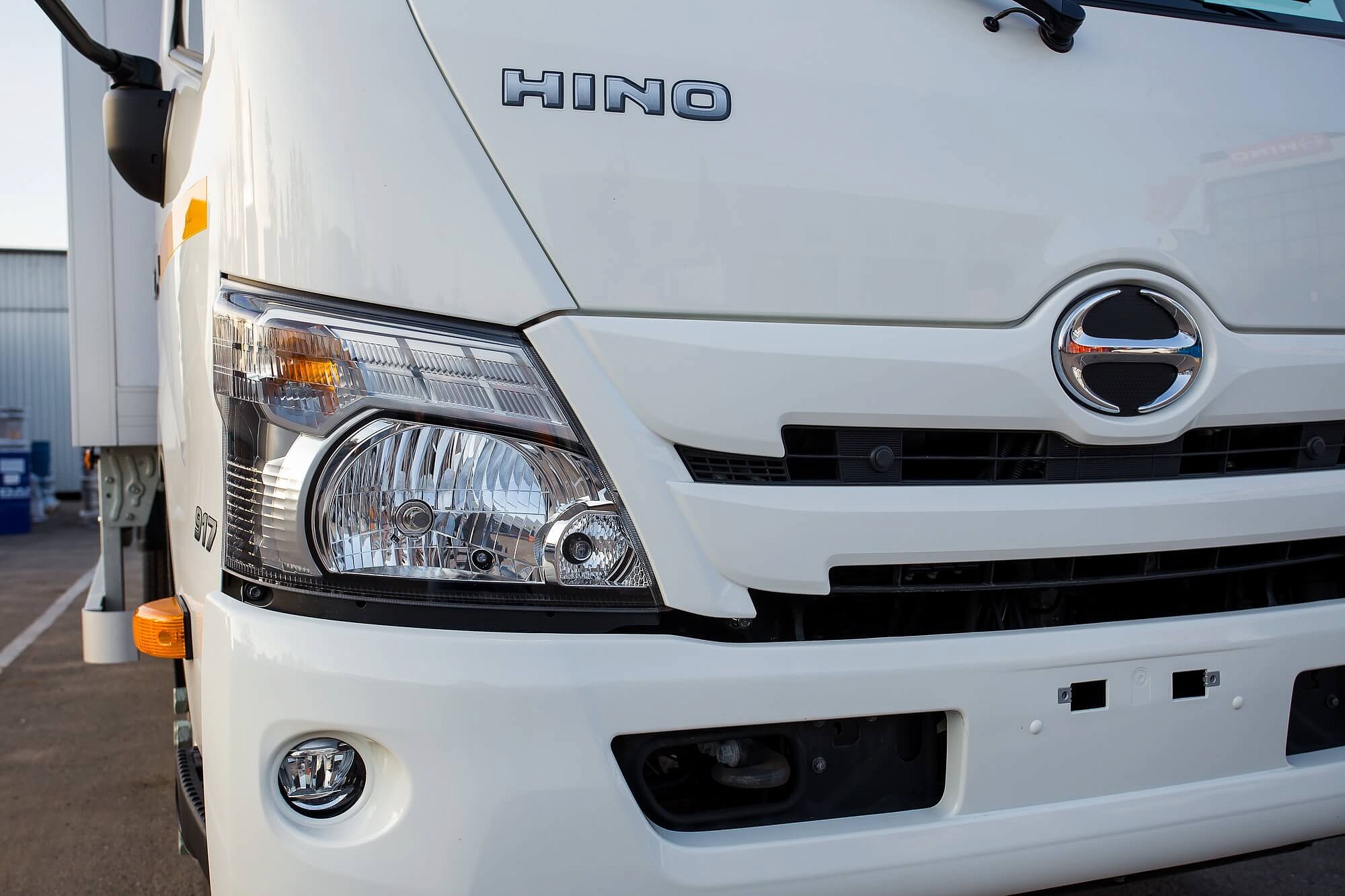

  • Дневные ходовые огни.
    Делают автомобиль более заметным на дорогах. Предназначены для повышения уровня безопасности водителя.
  • Система Easy Start.
    Система предотвращения скатывания автомобиля при начале движения на подъеме. В стандартной комплектации для всех автомобилей с механической коробкой передач (3,5 и 8 т).
  • Обновленная приборная панель.

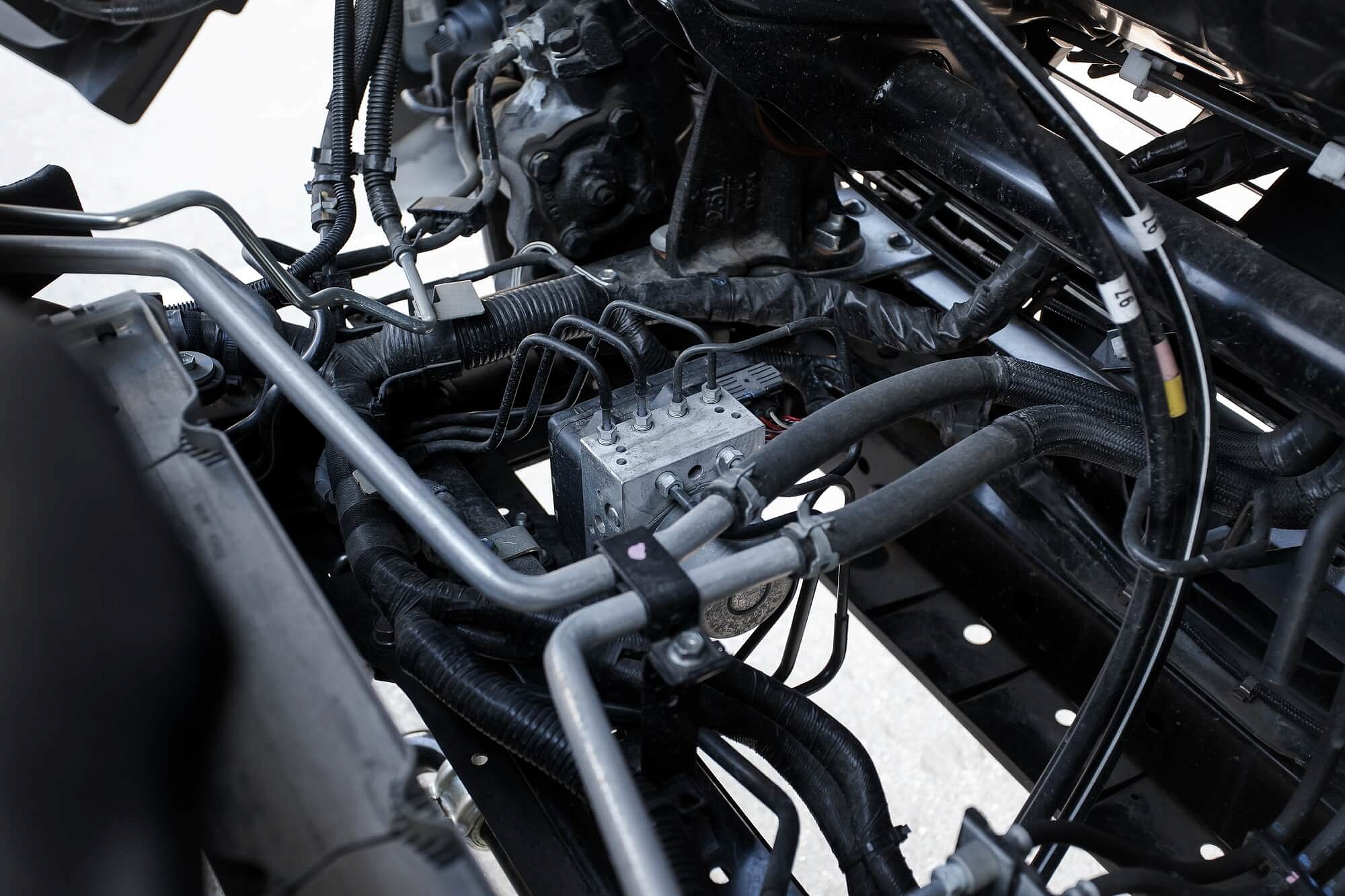

  • Система курсовой устойчивости.
    VSC (Vehicle Stability Control) – система курсовой устойчивости.
  • Рама с дополнительными монтажными отверстиями.
    Жесткая и прочная рама с лонжеронами толщиной 6 мм. В раме обновленной серии 300 добавлены монтажные отверстия для более удобной установки надстройки.

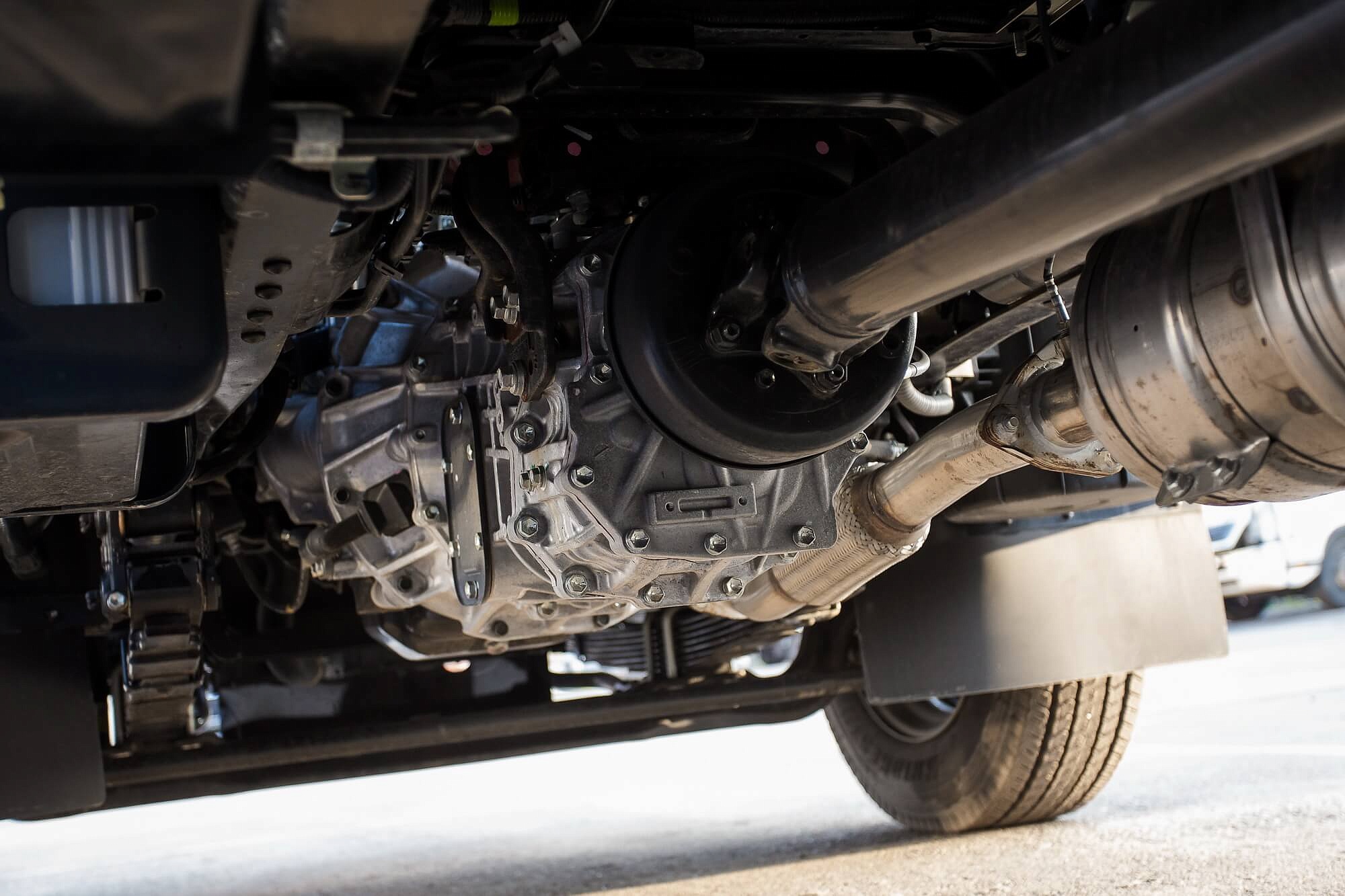

  • Автоматическая гидромеханическая коробка передач.
    Новые 5-ступенчатые механические коробки передач AISIN-AW RE50, увеличен силовой диапазон (передаточные числа от 5,34 на первой передаче до 0,71 на пятой) и улучшена топливная экономичность.

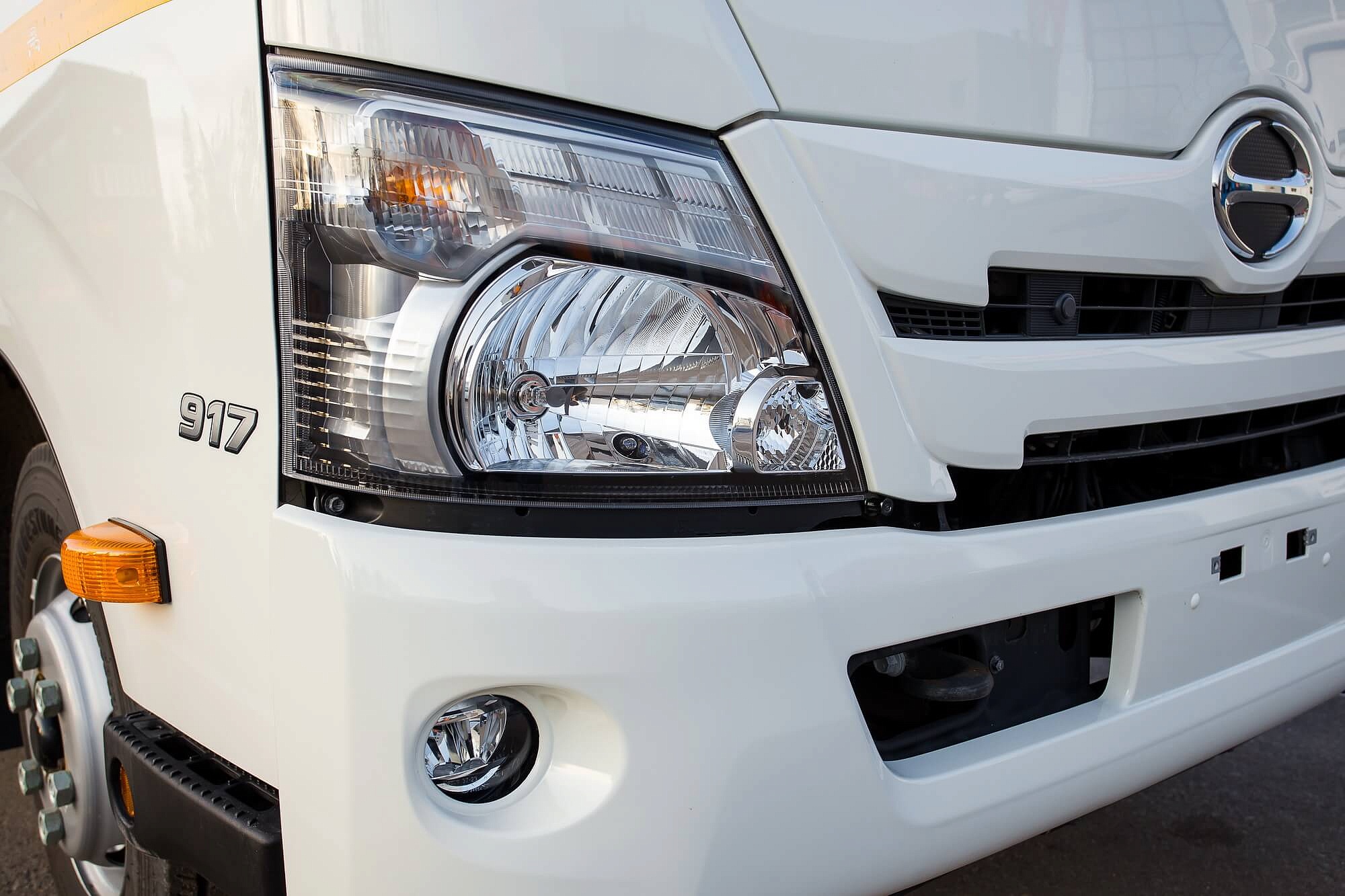

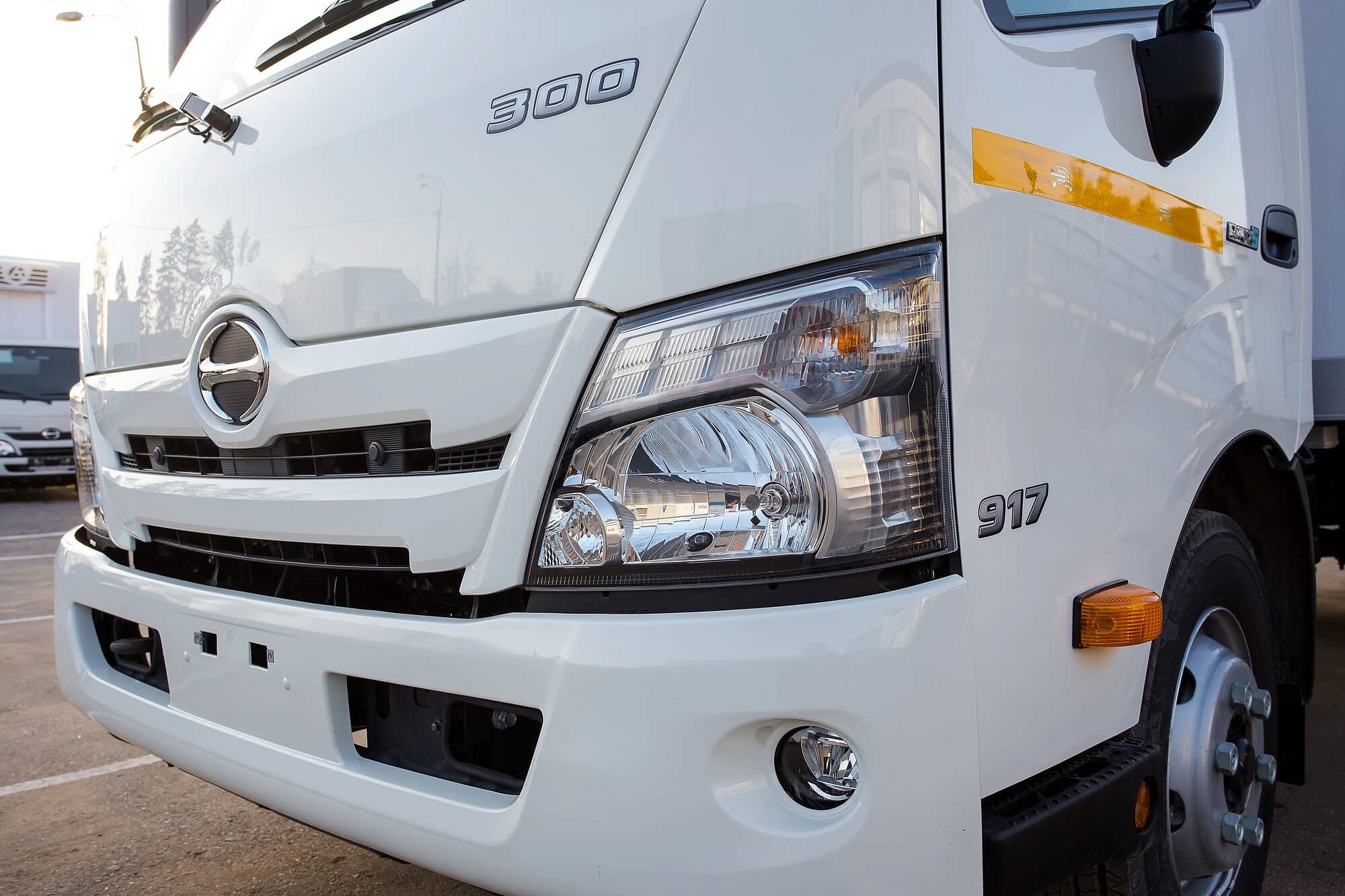

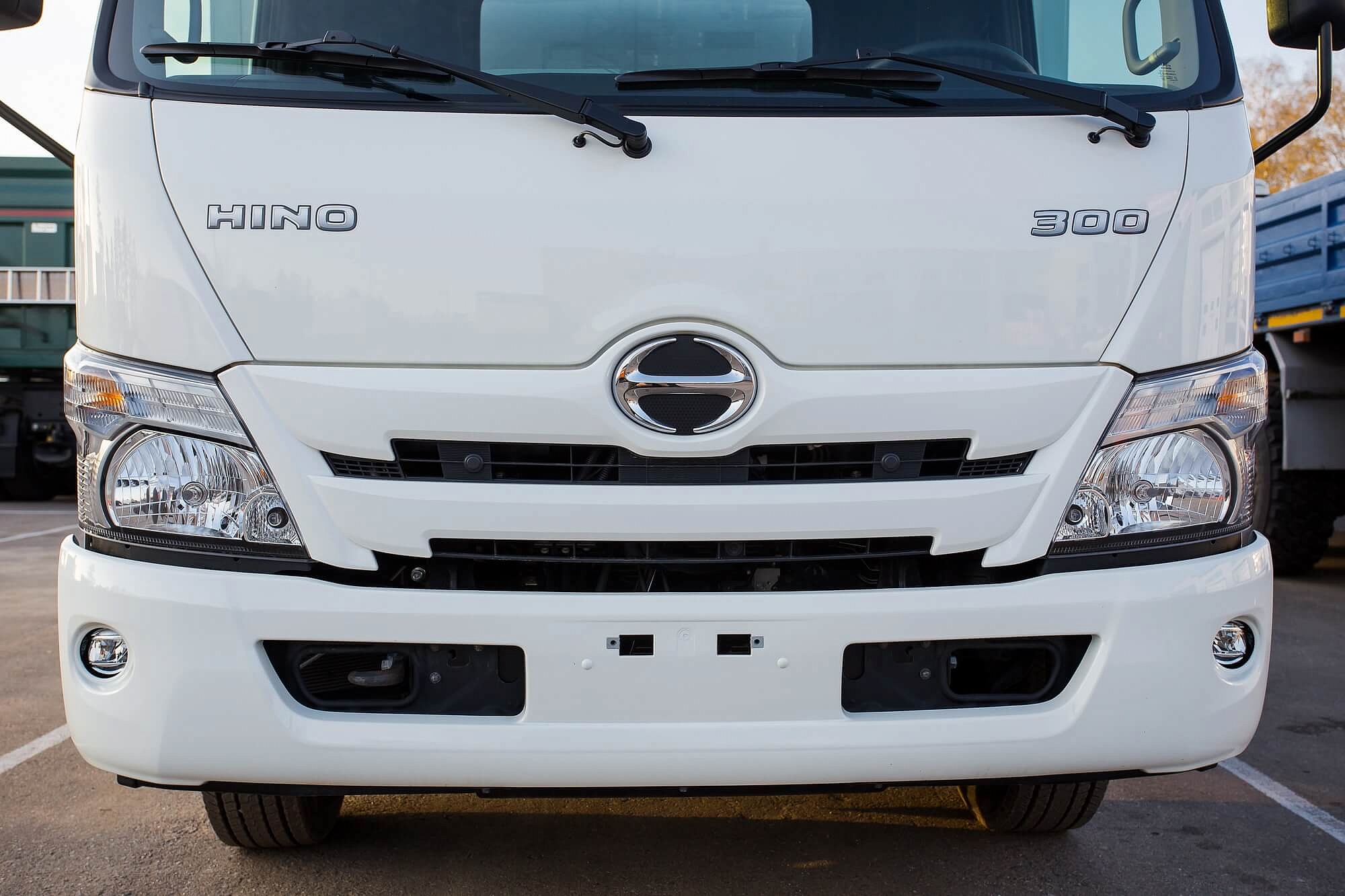

  • Передние противотуманные светодиодные фары.
    Обеспечивают превосходную видимость при неблагоприятных погодных условиях.
  • Малые радиусы разворота.

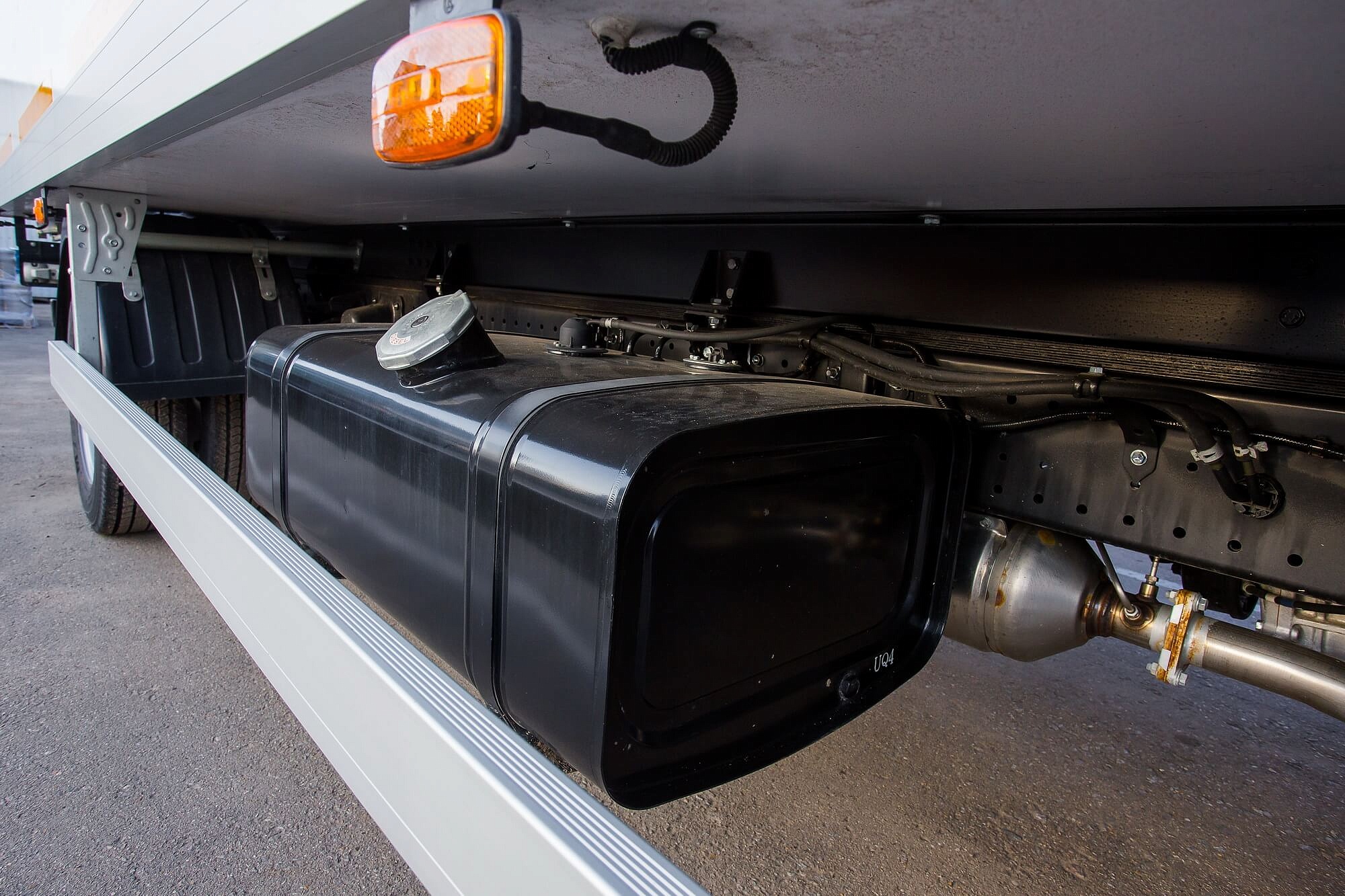

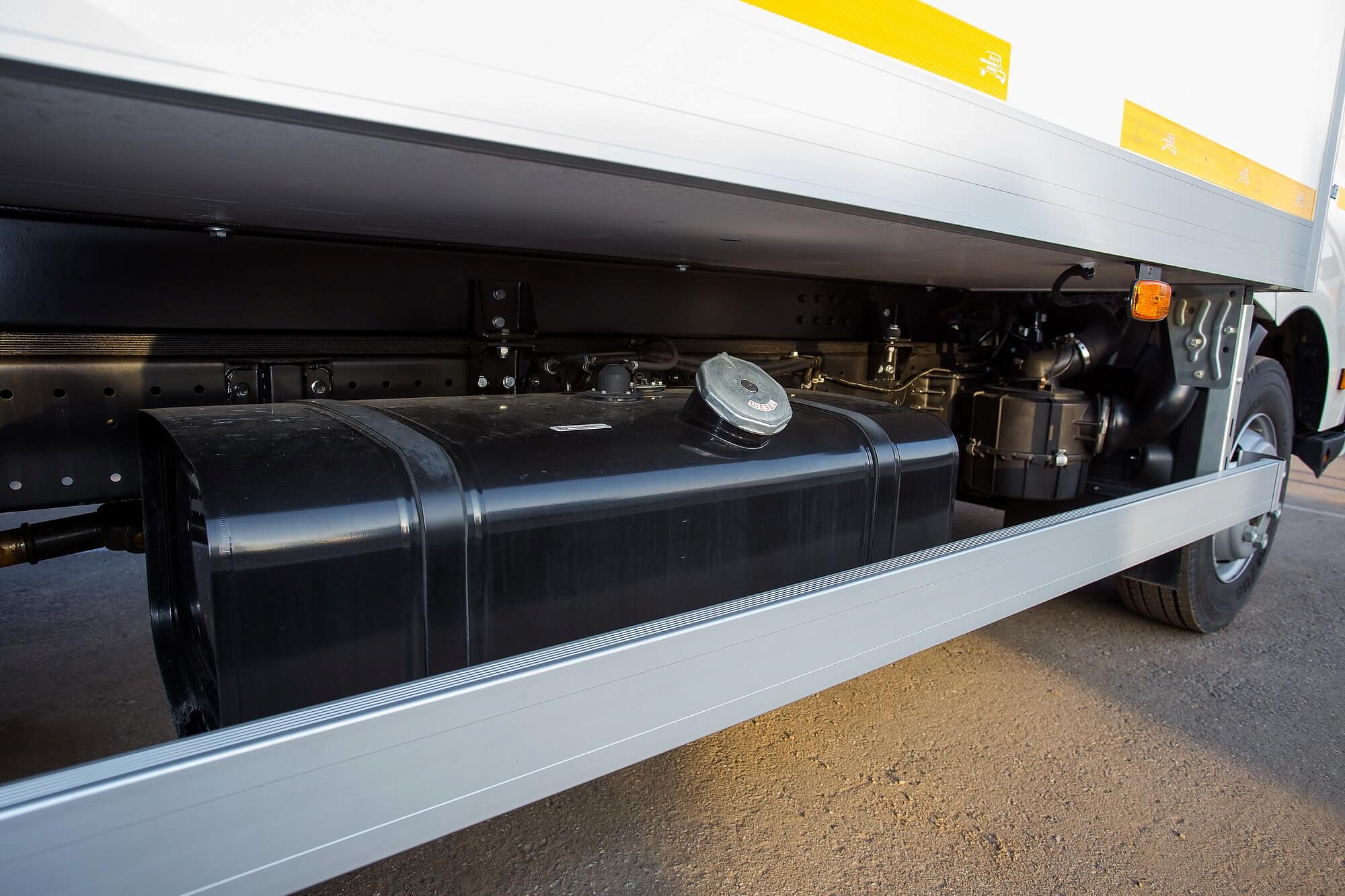

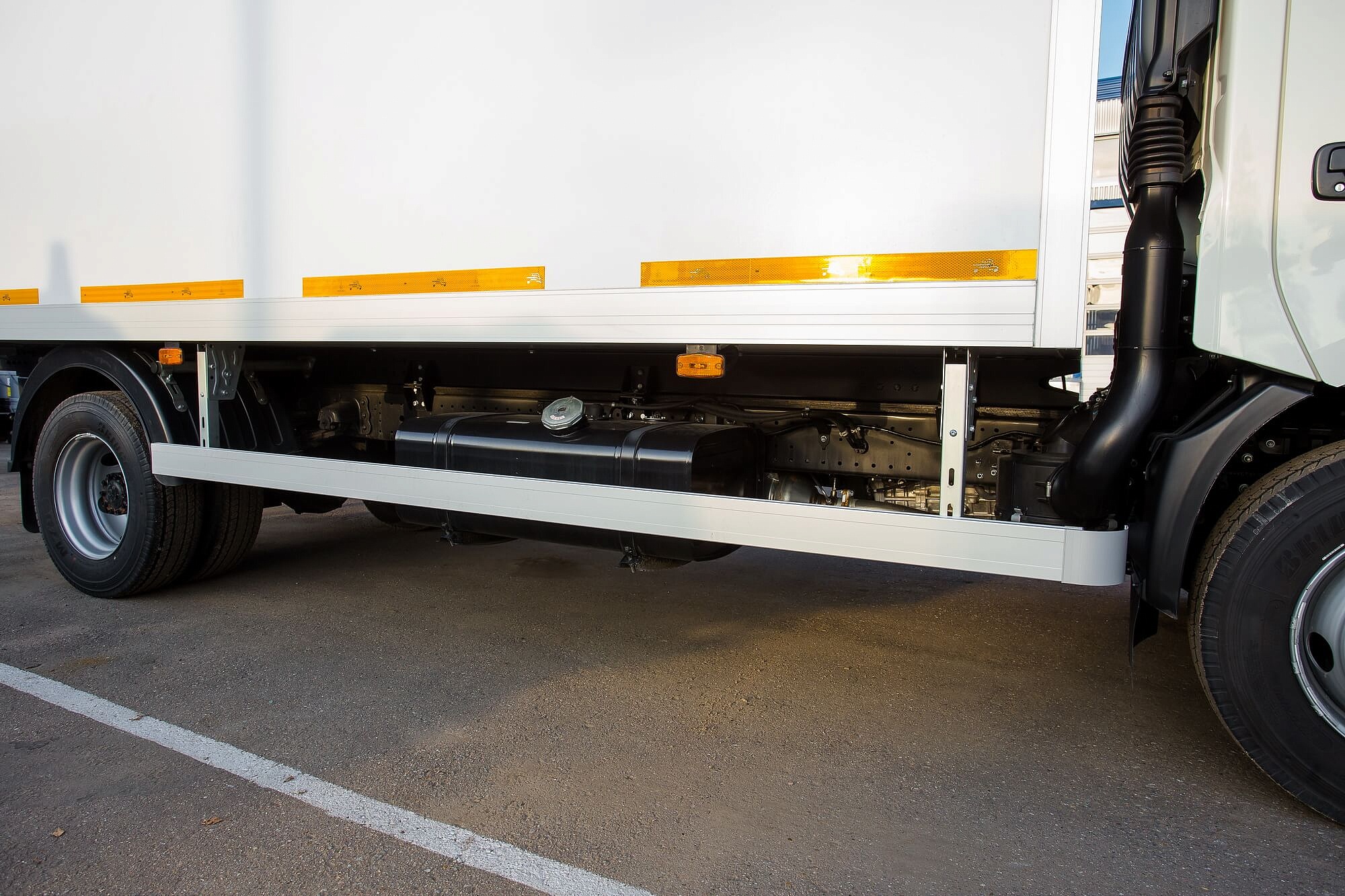

  • Топливный бак на 150 литров.

Спецификация

Основное
Модификация XZU710L-WKFTTW3 XZU720L-WKFTTW3 XZU720L-ZKFTTW3 XZU730L-WKFTTW3 XZU720L-WKTSSW3 (МКП, АКП) XZU730L-WKTSSW3 (МКП, АКП)
Категория С
Колесная формула 4×2
Тип кабины Широкая
Кол-во рядов 1 2 1
Кол-во мест для сидений 3 6 3
Массы, (кг)
Максимальная допустимая масса транспортного средства 8 000
Снаряженная масса шасси 2 660 2 675 2 885 2 695 2 710 2 730
Грузоподъемность шасси 5 340 5 325 5 115 5 305 5 290 5 270
Технически допустимая нагрузка на переднюю ось 3 100
Технически допустимая нагрузка на заднюю ось 6 200
Габаритные размеры, (мм)
Длина 6 120 6 740 7 250 6 740 7 250
Ширина 2 055
Высота 2 245
Колесная база 3 430 3 870 4 200 3 870 4 200
Задний свес 1 575 1 755 1 935 1 755 1 935
Дорожный просвет по заднему мосту 175
Колея передних колес 1 655
Колея задних колес 1 590
Радиус разворота по колесам 5 700 6 400 6 900 6 400 6 900
Радиус разворота от стенки до стенки 6 400 7 100 7 600 7 100 7 600

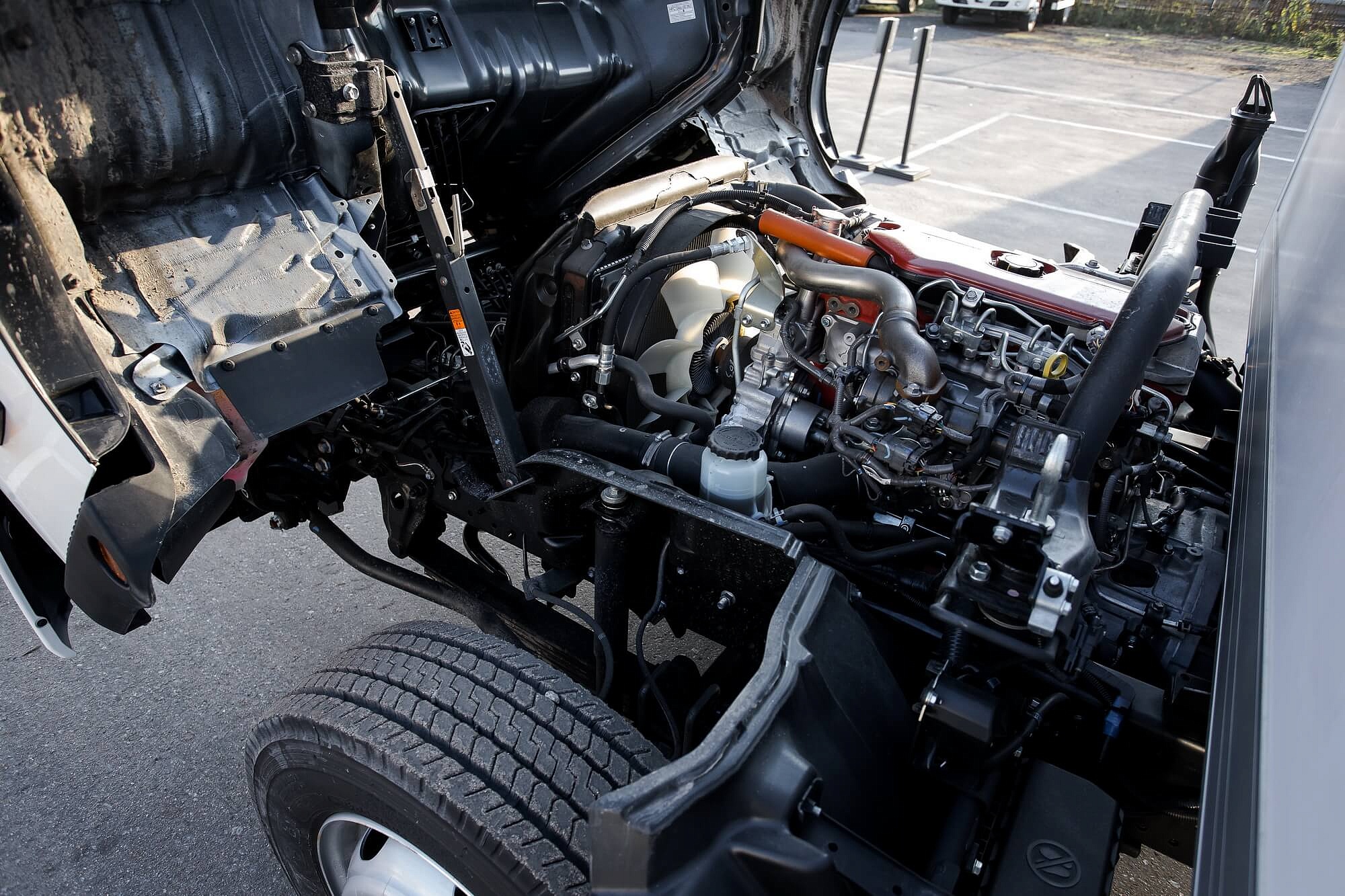

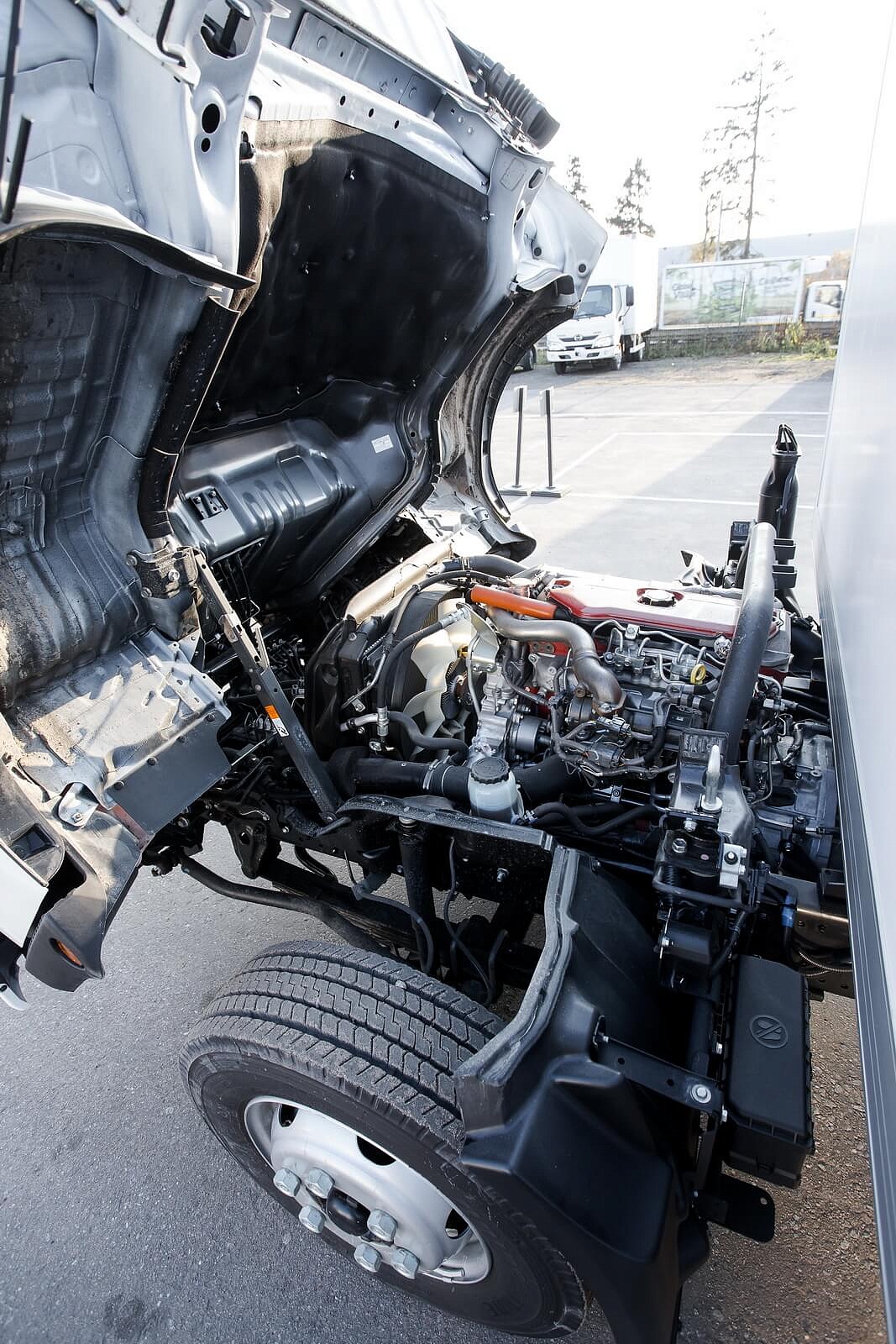

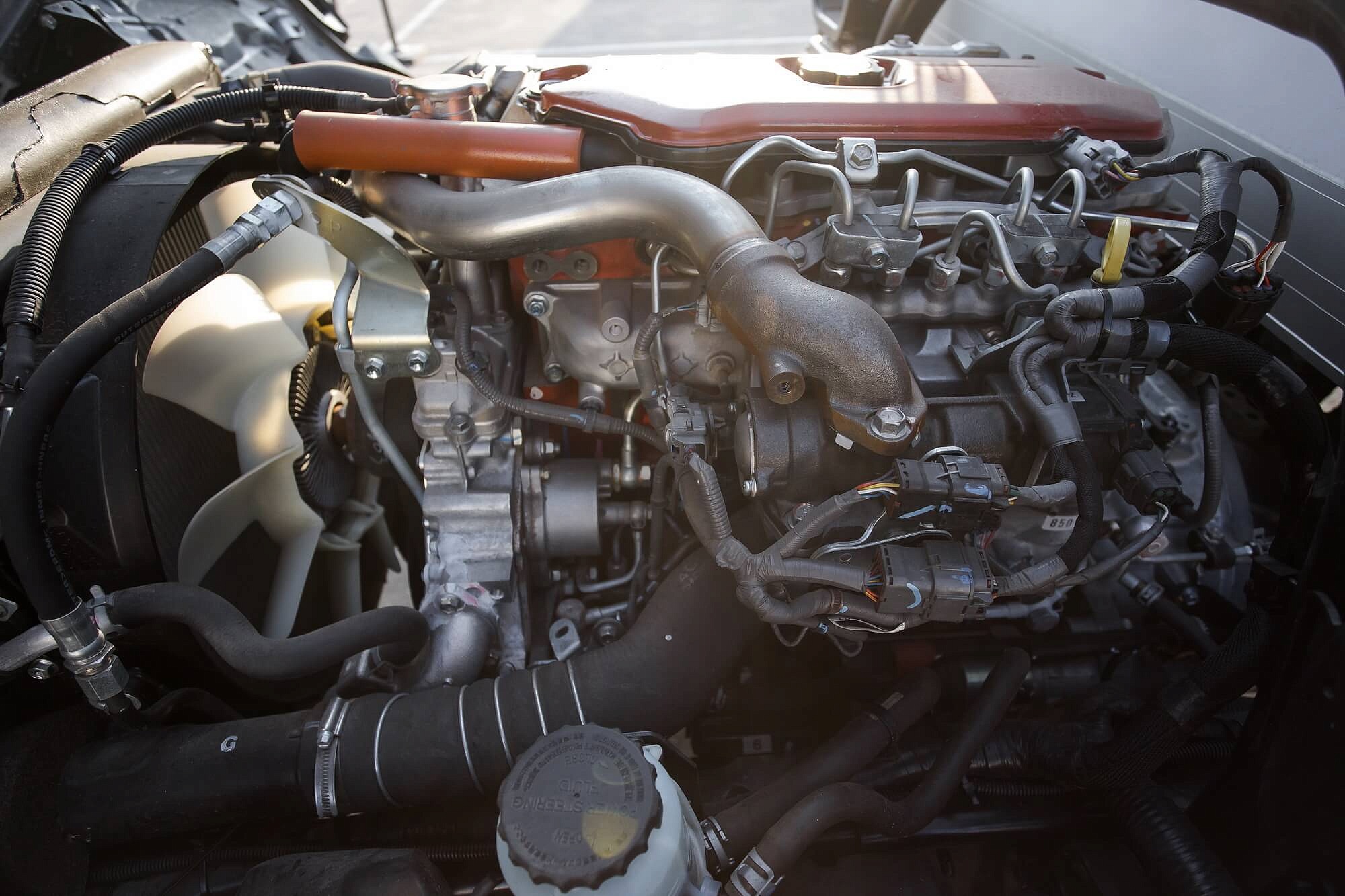

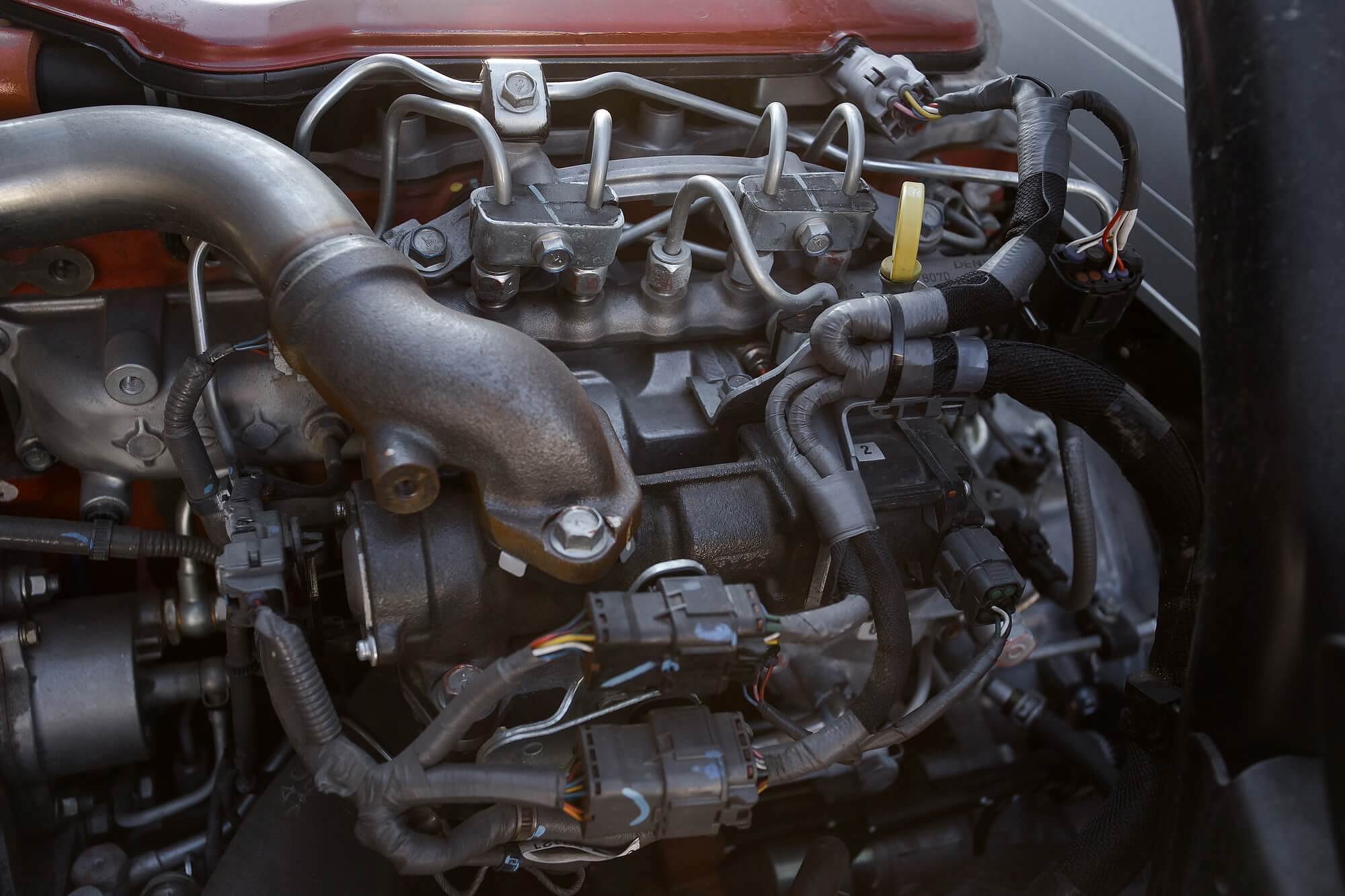

Двигатель
Модель N04C-WM N04C-WL
Экологический класс Евро-5
Тип Дизельный, 4-х тактный, рядный, 4-х цилиндровый, рабочий объем 4 009 см3, турбонаддув с промежуточным охлаждением, система рециркуляции отработавших газов, каталитический нейтрализатор отработавших газов, фильтр очистки твёрдых частиц, система питания Сommon-rail (DENSO)
Максимальная мощность, (кВт (л.с.) / об/мин) 121 (165) / 2 500 110 (150) / 2 500
Максимальный крутящий момент, (Н∙м / об/мин) 464 / 1400-2500 420 / 1400-2500
Трансмиссия
Модель AISIN, RE61 AISIN, A860E
Тип Механическая, 6-ступенчатая, полностью синхронизированная Автомати­ческая, гидромехани­ческая 6-ступенчатая
1-я передача 6,370 3,742
2-я передача 3,870 2,003
3-я передача 1,913 1,343
4-я передача 1,461 1,000
5-я передача 1,000 0,773
6-я передача 0,703 0,634
Задняя передача 5,926 3,539
Передаточное число главной передачи 5,142 5,857
Сцепление
Тип Сухое, однодисковое, диафрагменного типа, гидравлический привод —
Тормозная система

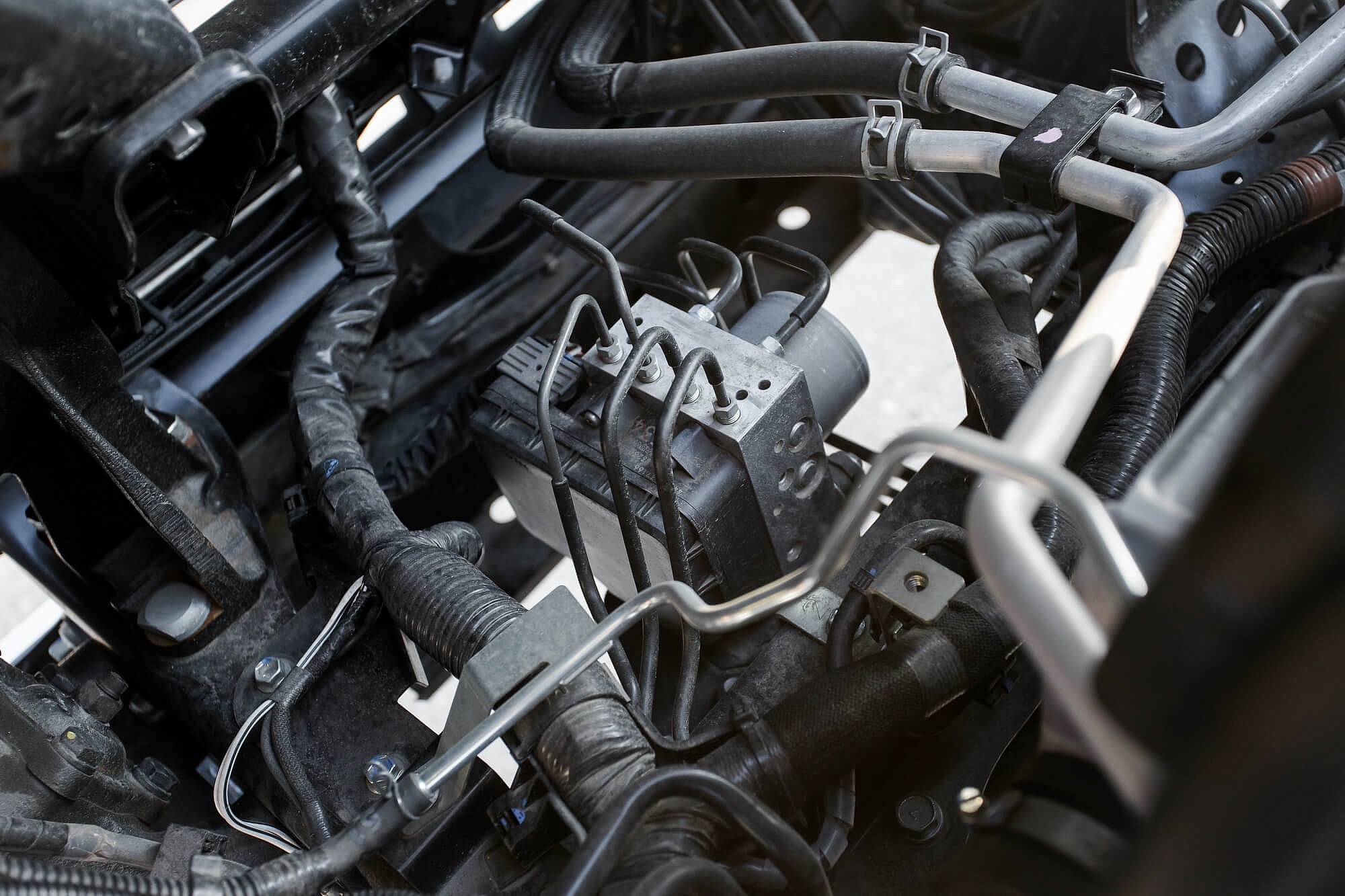

Тип Гидравлическая, двухконтурная, с вакуумным усилителем, с АБС; VSC (система курсовой устойчивости), Easy start (помощь при трогании с места в подъем)
Передние тормоза Дисковые, вентилируемые
Задние тормоза Дисковые, вентилируемые
Стояночный тормоз Барабанного типа на выходном валу коробки передач, механический привод
Вспомогательная Моторный тормоз
Топливный бак
Ёмкость, (л) 100 только для XZU720L-ZKFTTW3; 150 для остальных моделей

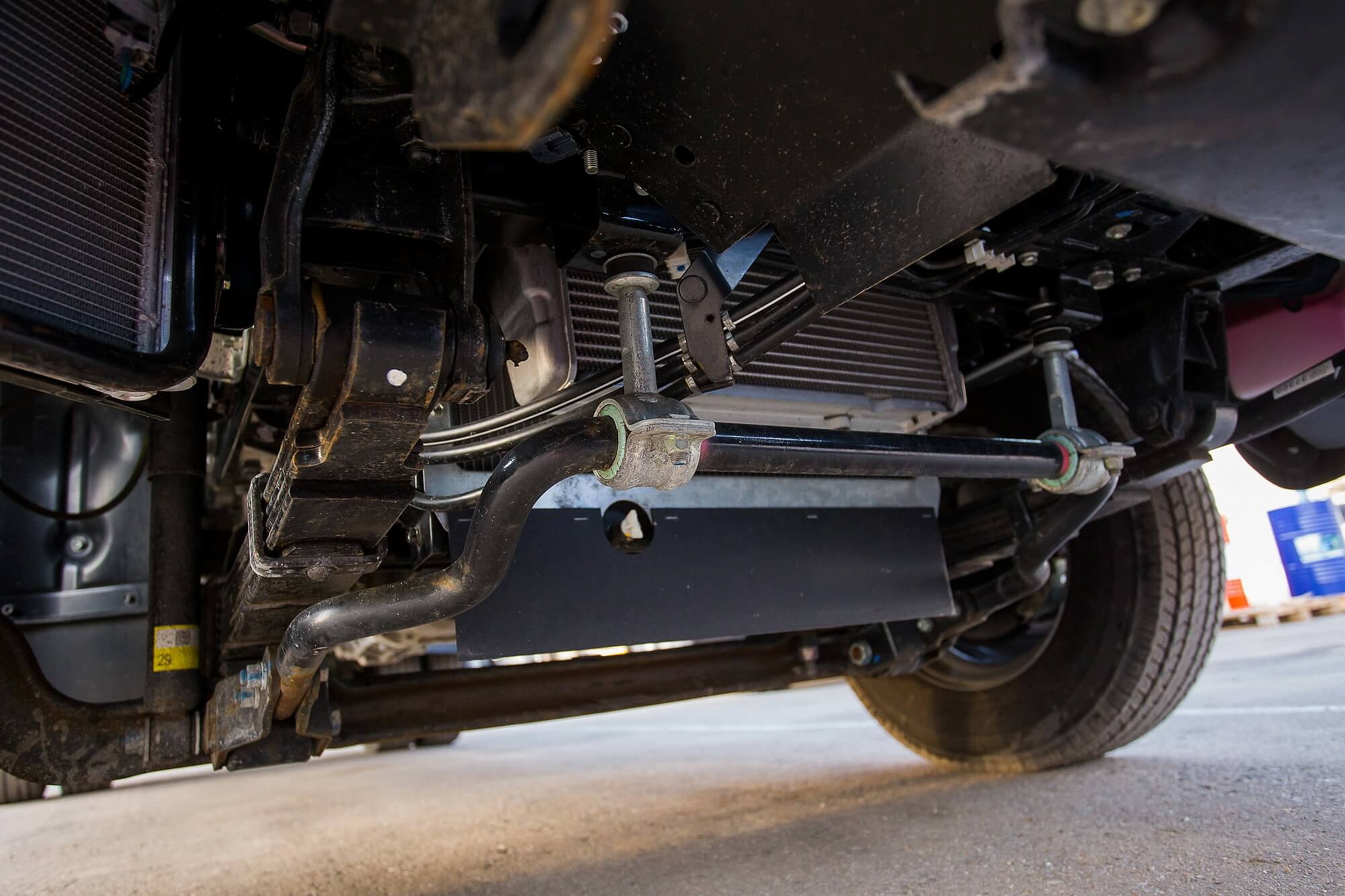

Тип подвески

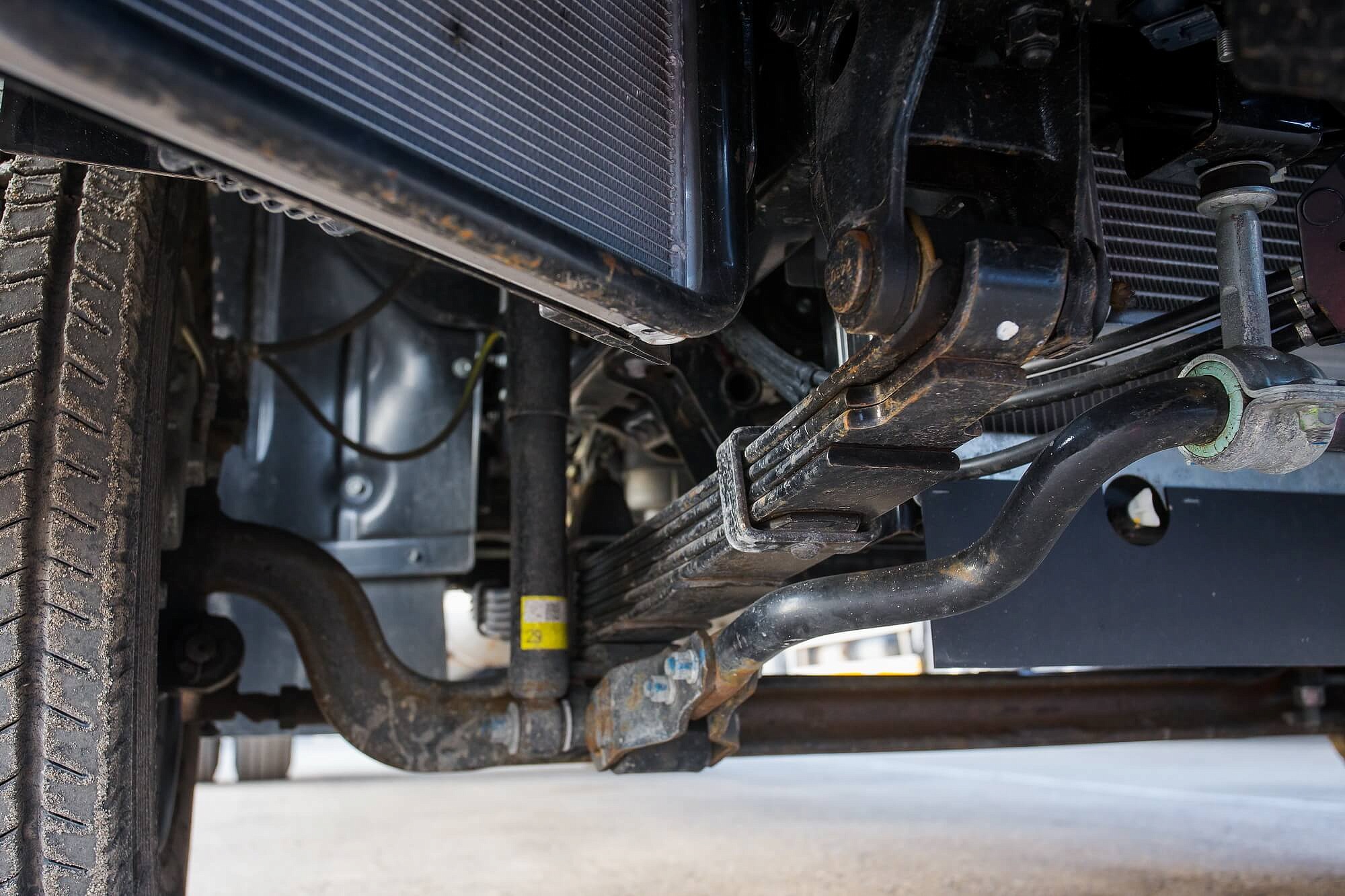

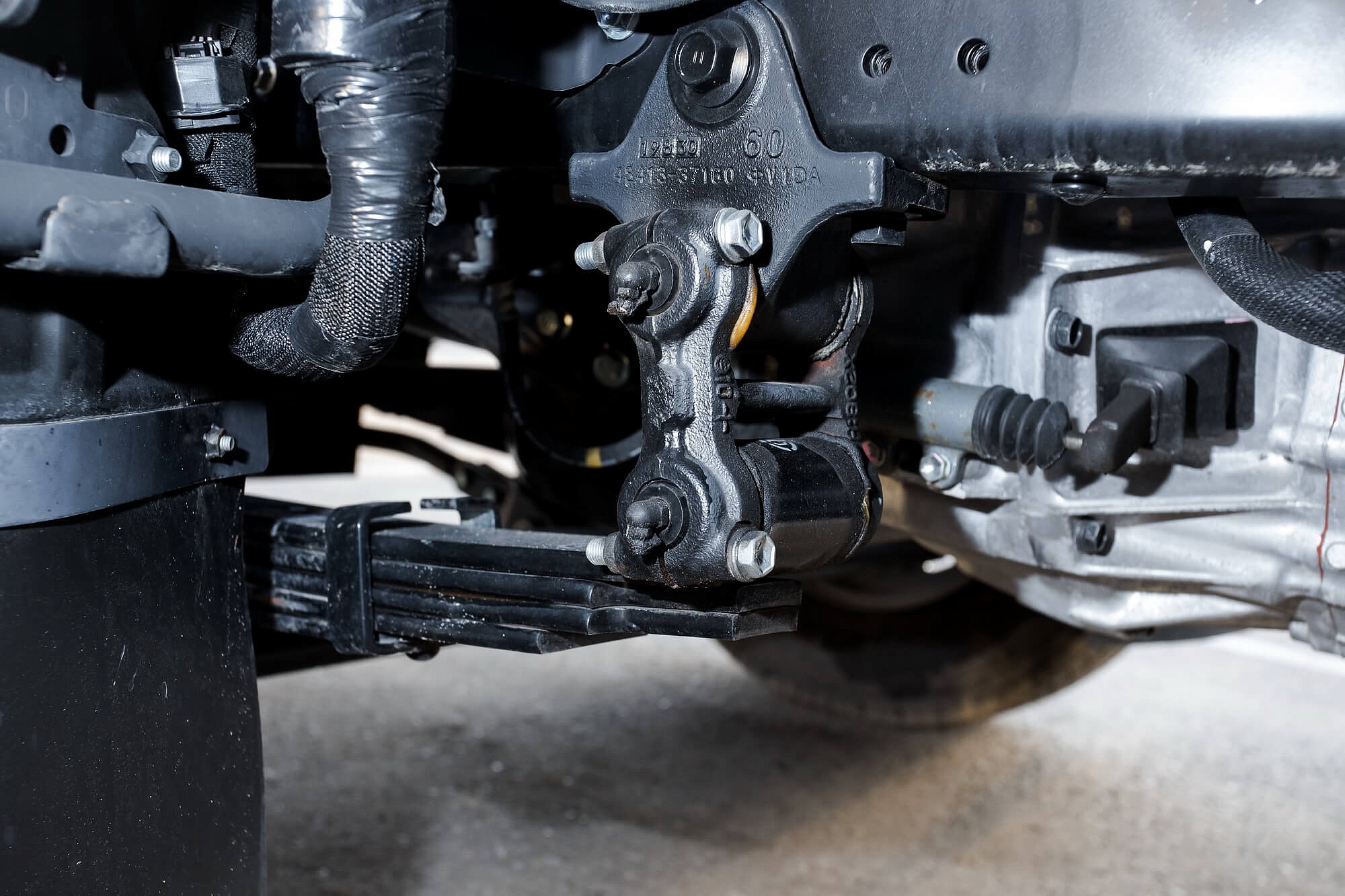

Передняя Зависимая, на полуэллиптических листовых рессорах, с гидравлическими телескопическими амортизаторами и стабилизатором поперечной устойчивости
Задняя Зависимая, на полуэллиптических листовых рессорах, с гидравлическими амортизаторами

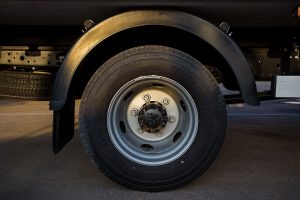

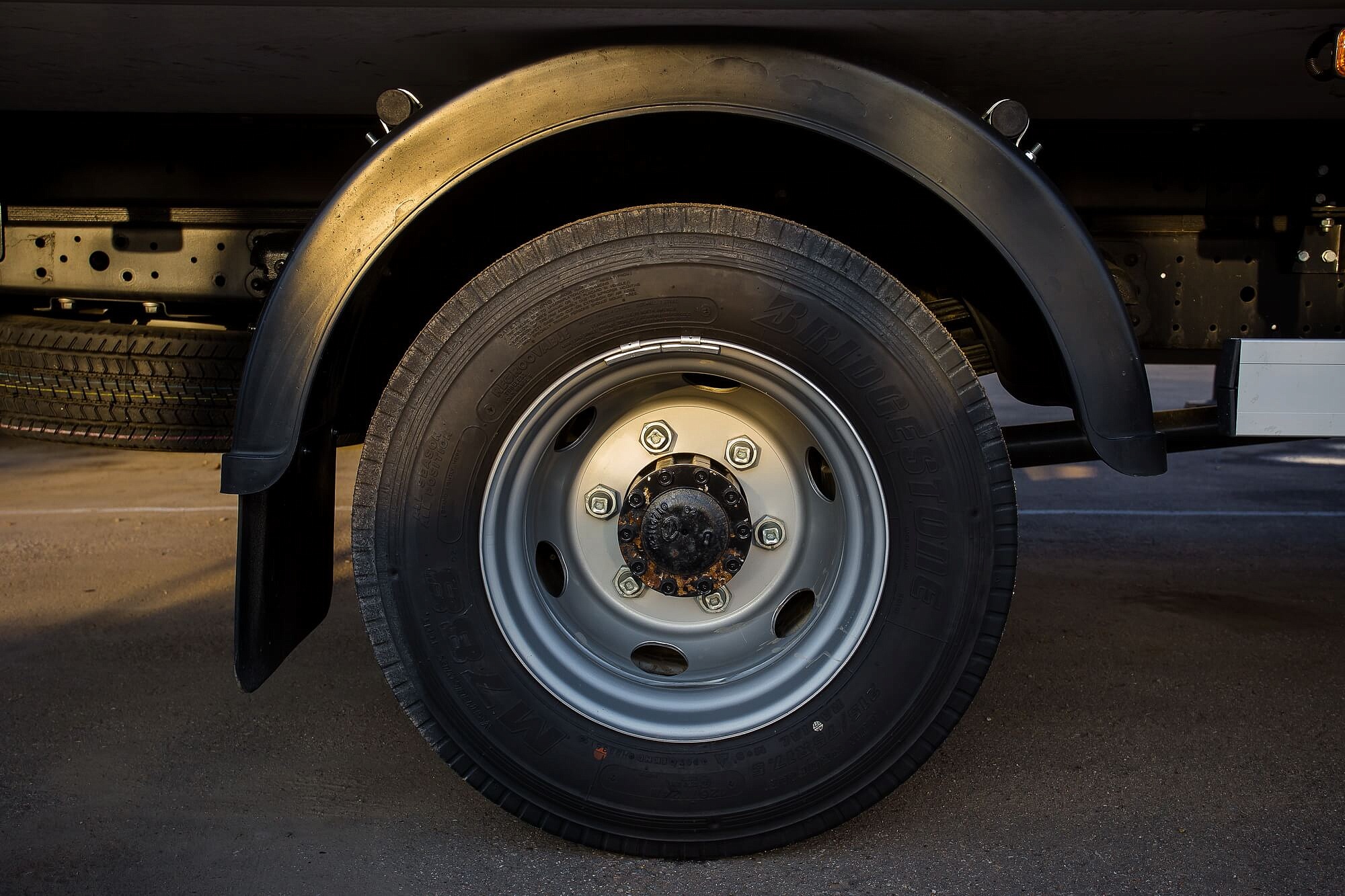

Шины
Модель, размер, индексы нагрузки 215/75R17.5 126/124 M 215/75R17.5 126/125 M 215/75R17.5 126/126 M
Другие характеристики

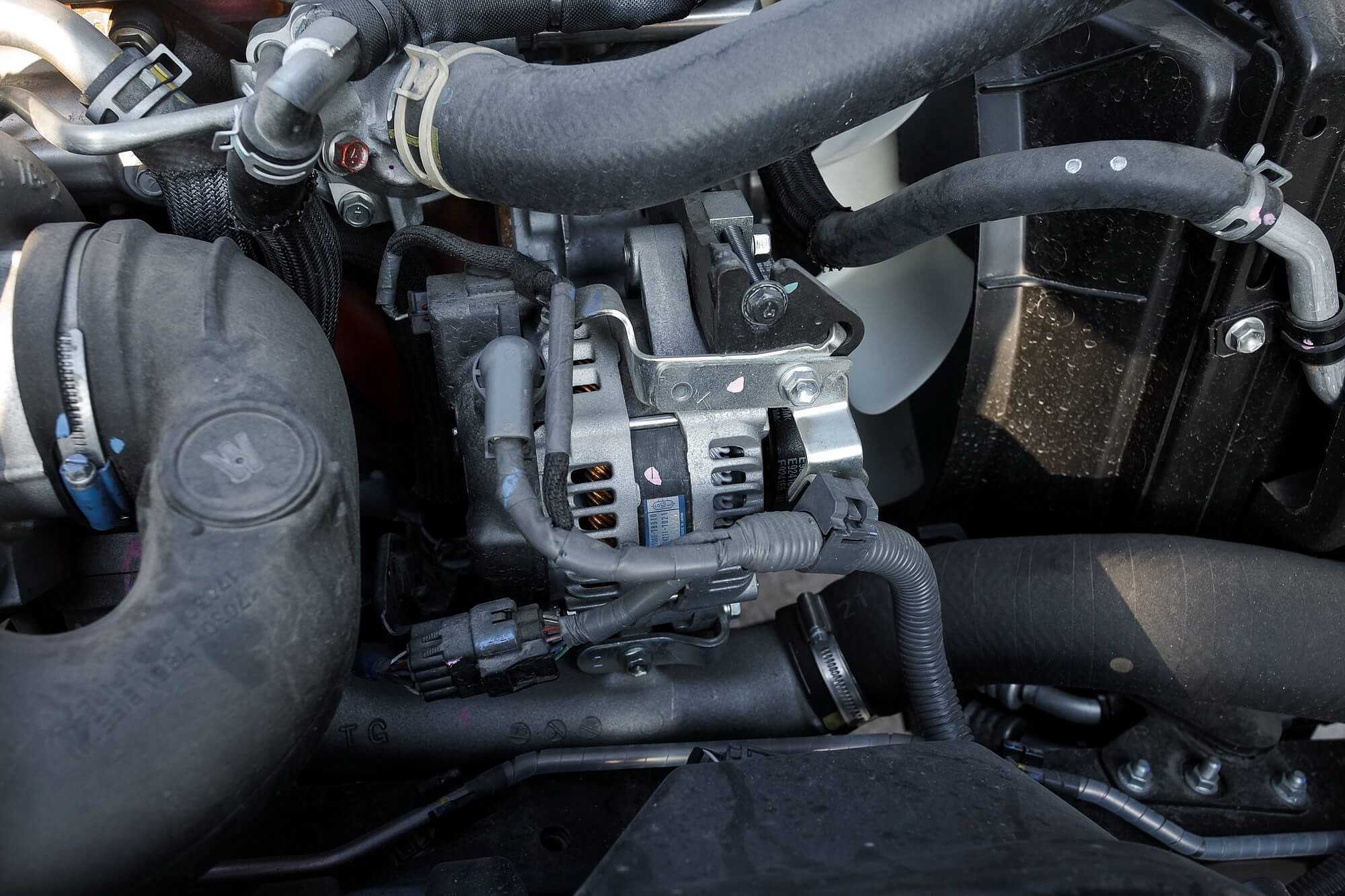

Номинальная сила тока генератора, (А) 80
Максимальный преодолеваемый подъём, (%) 49,7 60

Комплектация

Комплектация STD DLX DLX

двухрядная кабина
Экстерьер
Бампер окрашен в цвет кабины ● ● ●
Решетка радиатора окрашена в цвет кузова ● ● ●

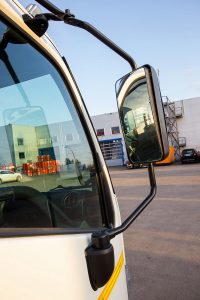

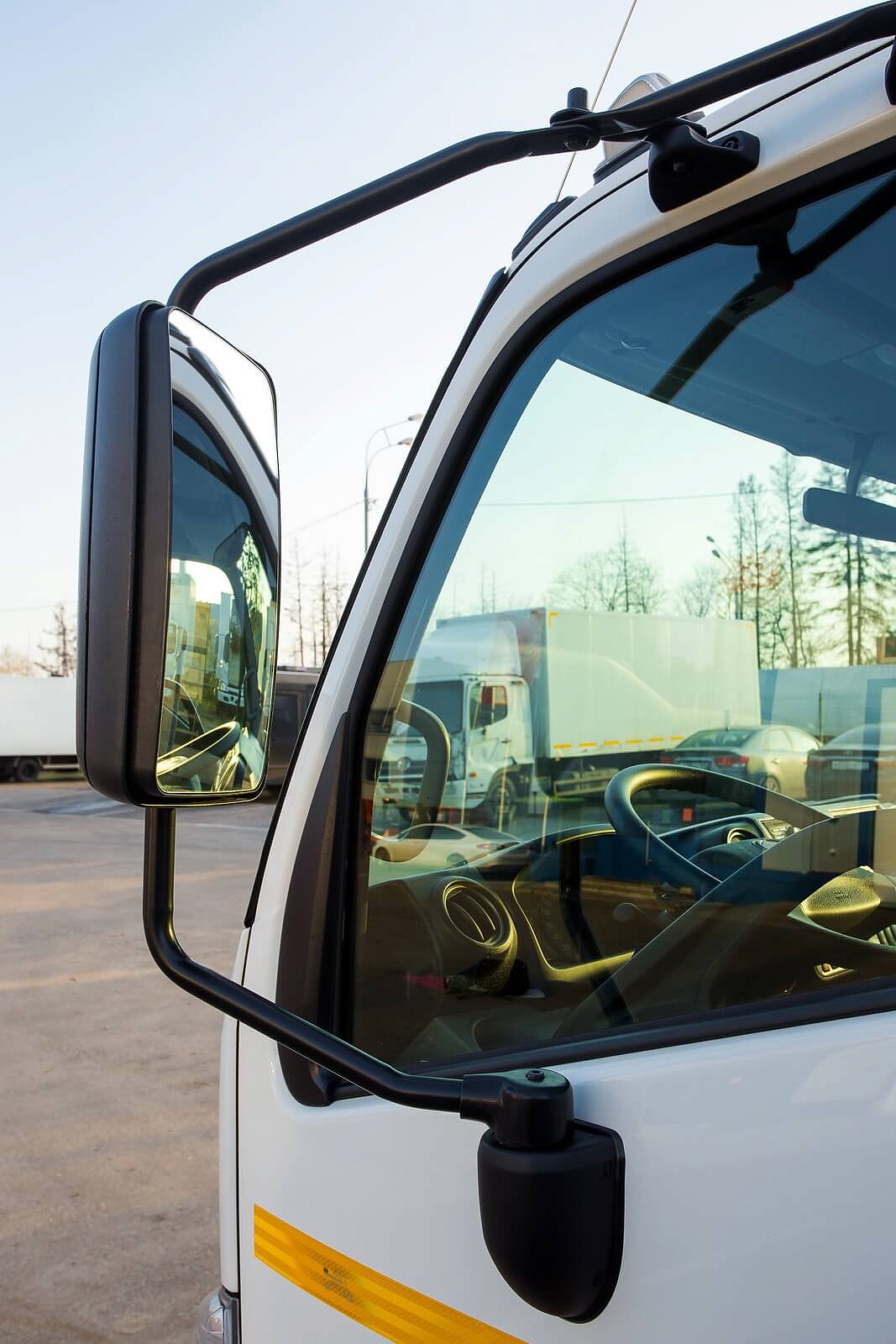

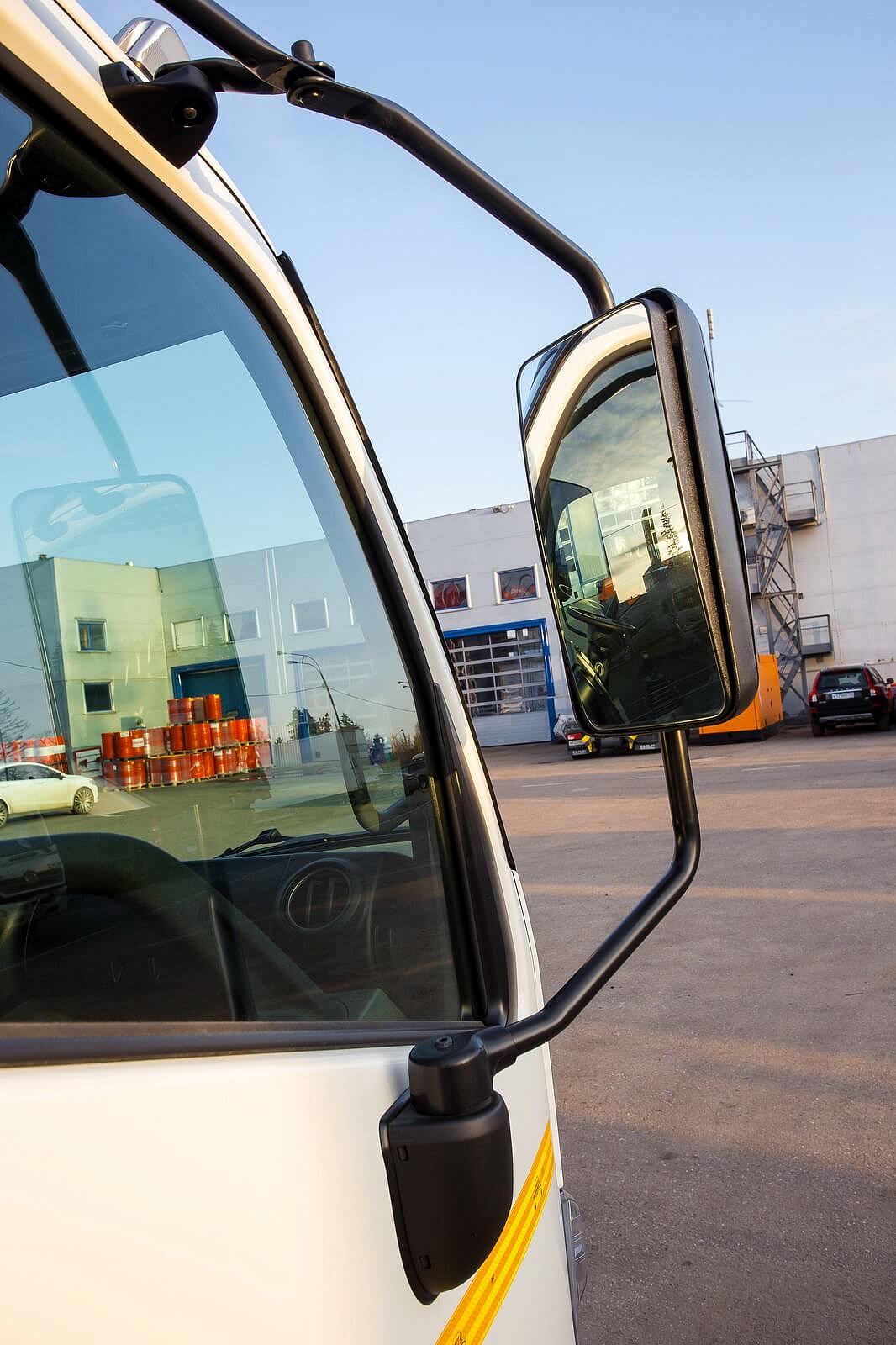

Зеркала бокового обзора со сферической дополнительной секцией ● ● ●
Шасси
Топливный бак емкостью 100 литров, с запирающейся крышкой ● ● ●
Дополнительный топливный бак емкостью 70 литров, с запирающейся крышкой ● ●
Инструментальный ящик на раме ● ● ●

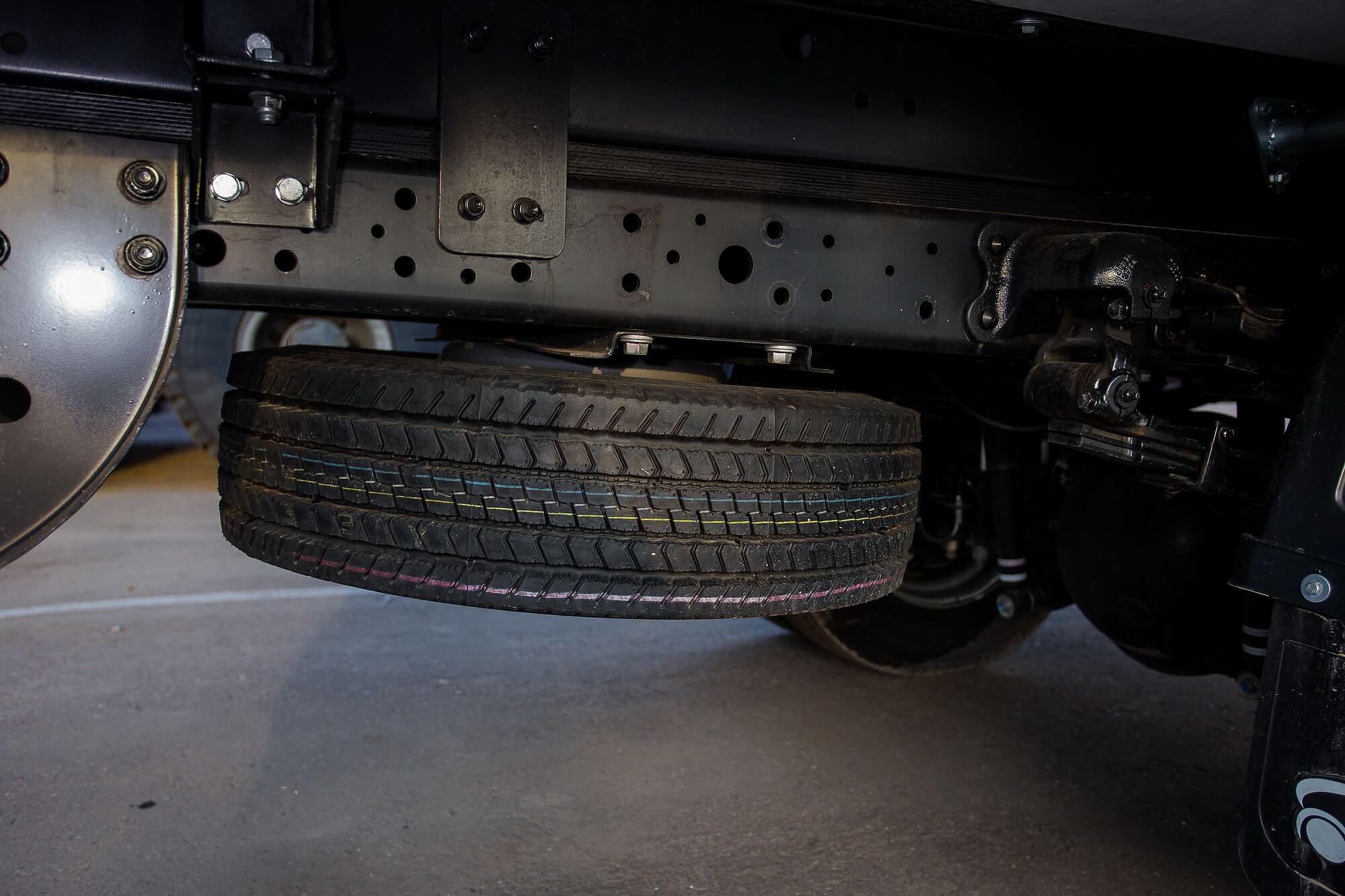

Запасное колесо ● ● ●
Запирающаяся крышка топливного бака ●
(2 бака)		 ●
(2 бака)		 ●
Буксировочные крюки спереди и сзади ● ● ●
Электрика шасси и светотехника
Передние противотуманные фары ● ● ●
Задний противотуманный фонарь ● ● ●
Подогрев зеркал бокового обзора ● ● ●
Подогрев топливного фильтра ● ● ●

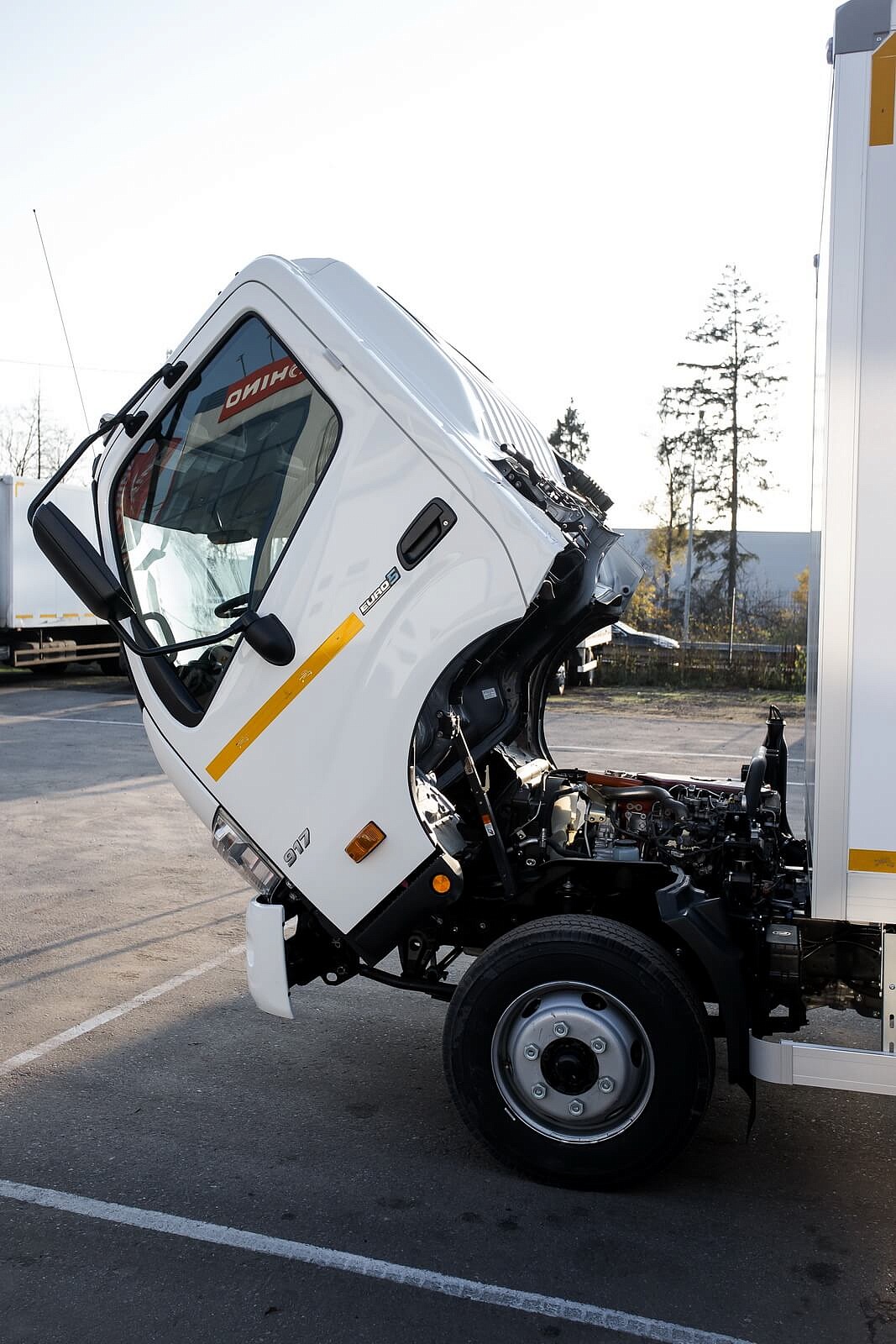

Звуковой зуммер поднятой кабины (двухрядная кабина не поднимается) ● ●
Интерьер
Эргономичное кресло водителя с подвеской ● ● ●
Регулировка водительского сиденья по длине ● ● ●
Регулировка наклона спинки водительского сидения ● ● ●
Регулировка поясничного подпора водительского сидения ● ● ●
Регулируемая рулевая колонка (наклон и вылет) ● ● ●
Улучшенная обивка сидений (темная) ● ● ●

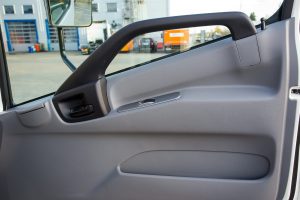

Электрические стеклоподъемники боковых дверей ● ● ●
(4 двери)
Дистанционная регулировка зеркал бокового обзора ● ● ●
Кондиционер ● ●
Отопитель салона ● ● ●
Дополнительный отопитель для задних пассажиров ●
2 дополнительных воздуховода для задних пассажиров ●
AM / FM/ CD аудиосистема ● ● ●
2 динамика аудиосистемы ● ● ●
Рукояти на передних стойках для облегчения посадки в кабину ● ● ●
Подушка безопасности водителя ● ● ●
3-х точечные ремни безопасности водителя и переднего пассажира с инерционным натяжением ● ● ●
Регулировка высоты крепления водительского ремня безопасности ● ●
Преднатяжители ремней безопасности водителя и переднего пассажира ● ● ●
Ремни безопасности задних пассажиров ●
Индикатор непристегнутого ремня безопасности водителя ● ● ●
Звуковой сигнализатор движения задним ходом ● ● ●
Центральный замок ● ● ●
(4 двери)
Панель приборов с многофункциональным дисплеем ● ● ●
Индикатор работы двигателя в экономичном режиме на шкале тахометра ● ● ●
Корректор фар с ручной регулировкой ● ● ●
Регулятор оборотов холостого хода с ручным управлением ● ● ●
Стеклоочистители с переменной скоростью работы, усиленный мотор привода ● ● ●
Салонное зеркало заднего вида ● ● ●
Стекло в задней части кабины ● ● ●
Прорезиненное покрытие пола ● ● ●
Складной рычаг стояночного тормоза ● ● ●
Складной рычаг МКПП ● ● ●
Потолочные консоли для документов ● ● ●
2 солнцезащитных козырька ● ● ●
Лампа для чтения карт над зеркалом заднего вида ● ● ●
Лампа для чтения карт, центральная ●
Перчаточный ящик ● ● ●
Отсек для хранения документов ● ● ●
Отделения для хранения вещей в передних дверях ● ● ●
Карман в спинке водительского сидения ● ● ●
Складываемая спинка сиденья среднего пассажира с лотком для документов в спинке ● ● ●
2 крючка для одежды на задней стенке кабины ● ●
Прикуриватель ● ● ●
Пепельницы в передних дверях ● ● ●
4 передних подстаканника (2 в передней панели и 2 между сидениями) ● ● ●
2 дополнительных подстаканника для задних пассажиров ●
Серебристая отделка центральной консоли, воздуховодов, блока управления стеклоподъемниками ● ●
Запчасти и принадлежности
Набор инструментов
(Домкрат, балонный ключ, вороток домкрата, вороток лебедки запасного колеса)		 ● ● ●

Готовые решения

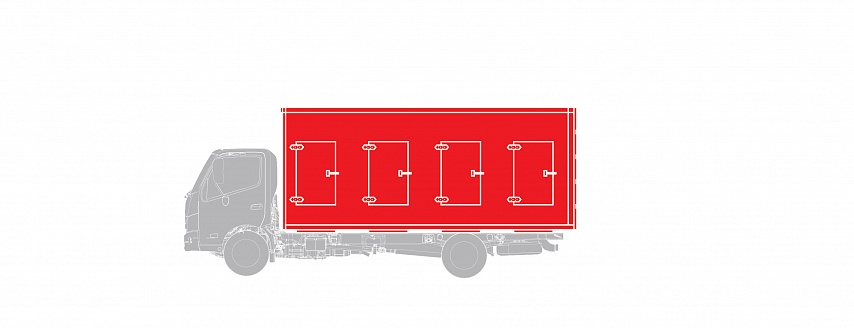

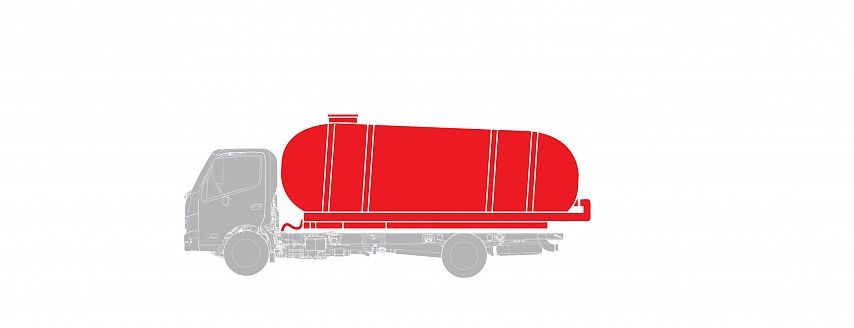

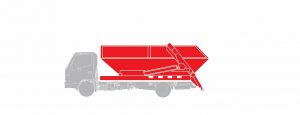

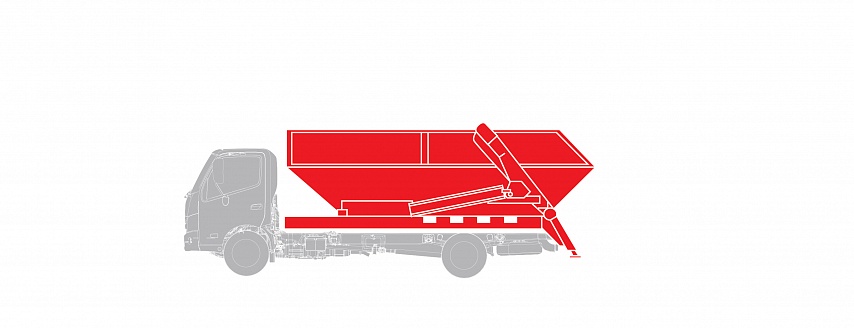

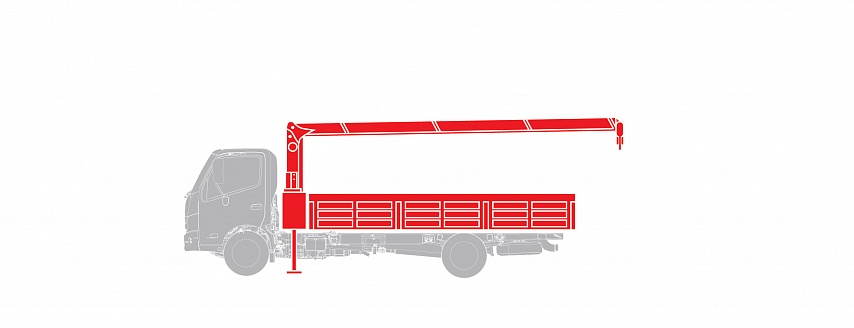

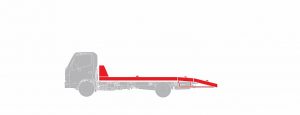

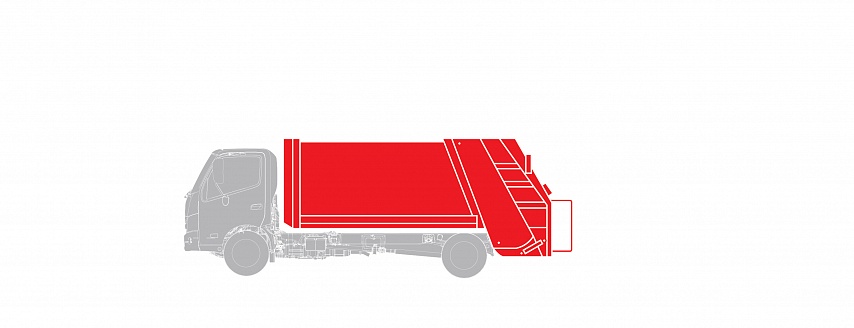

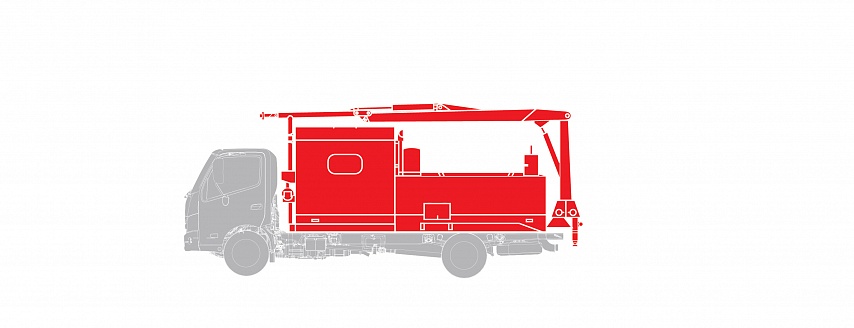

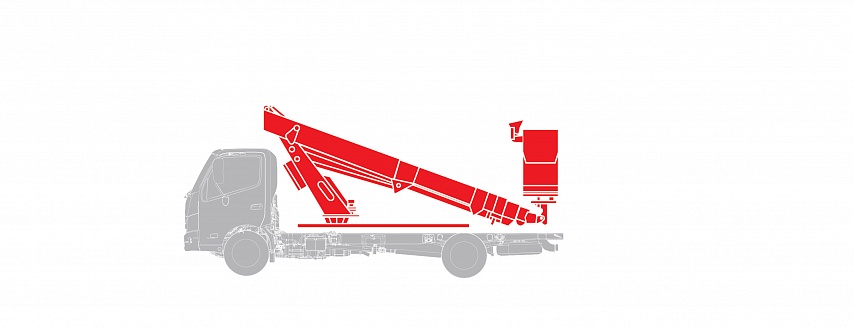

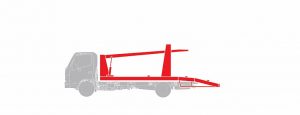

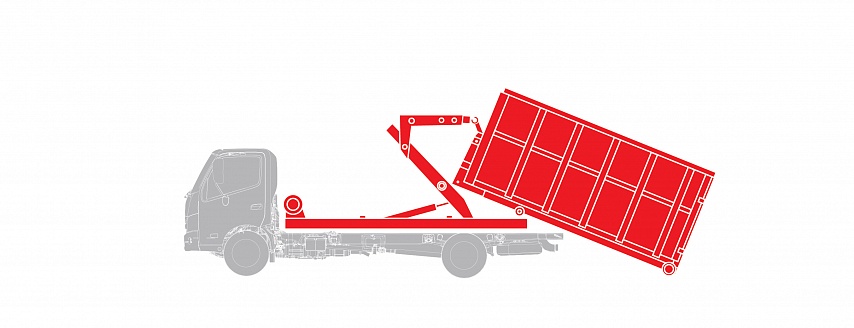

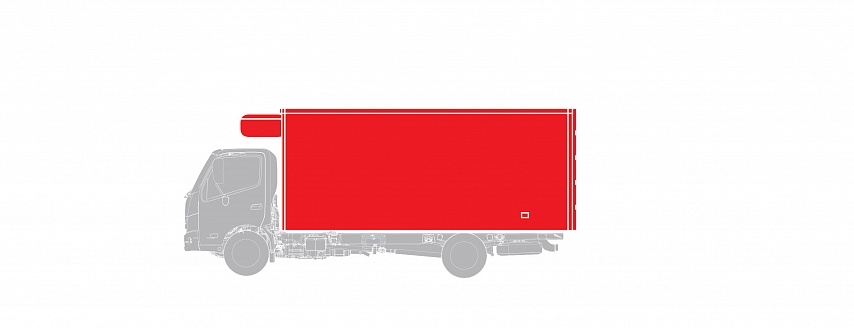

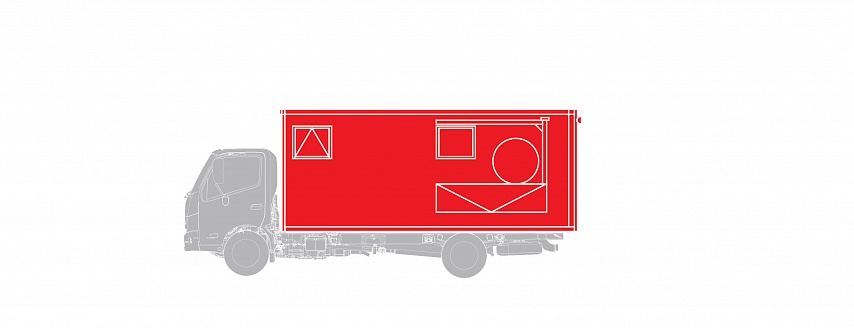

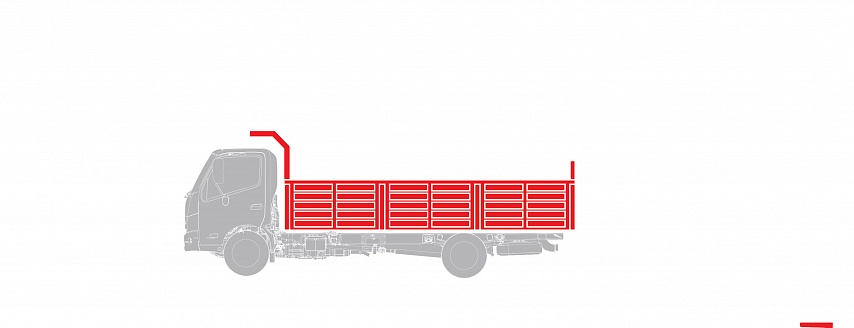

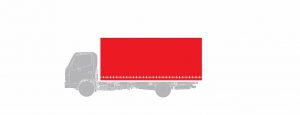

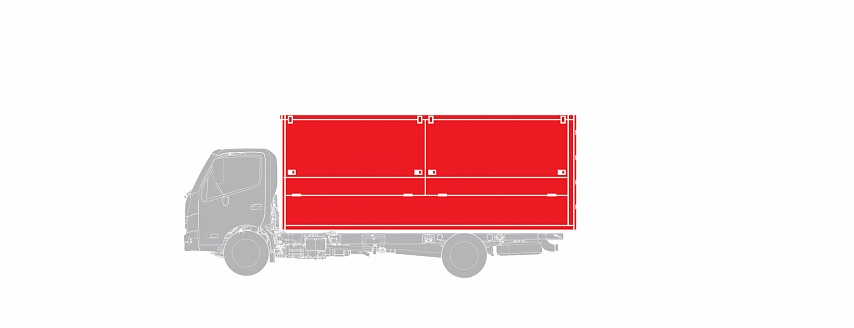

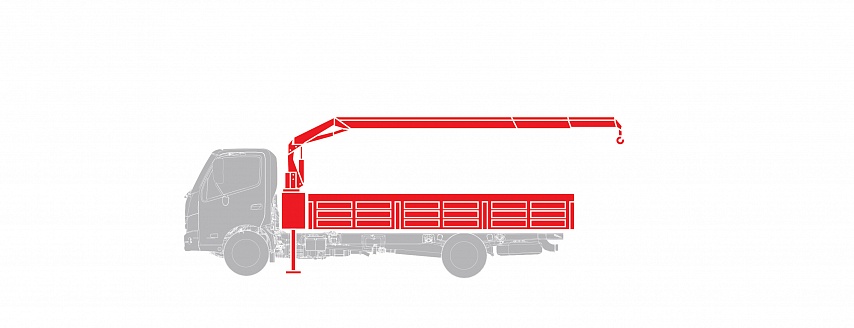

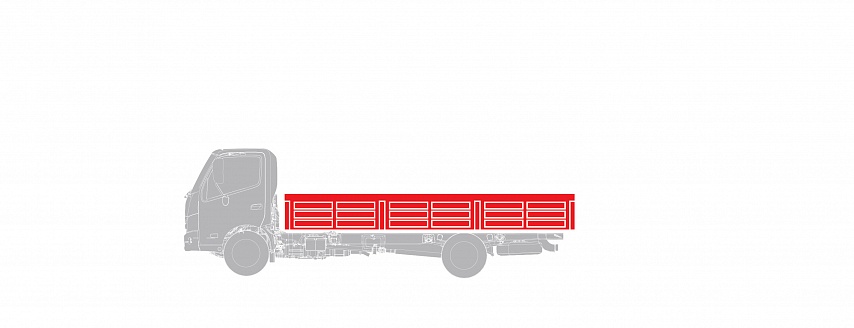

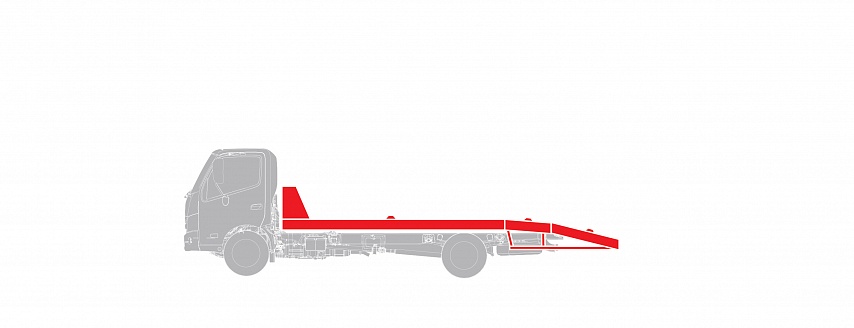

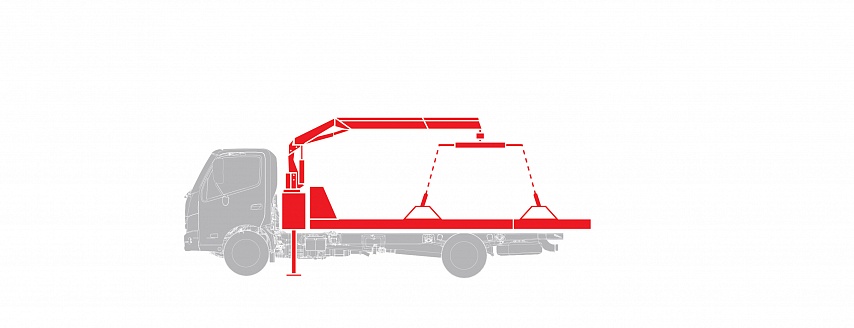

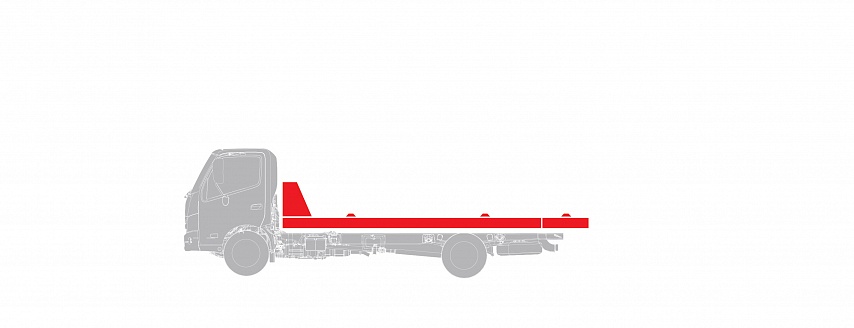

ВОЗМОЖНЫЕ ВАРИАНТЫ НАДСТРОЕК

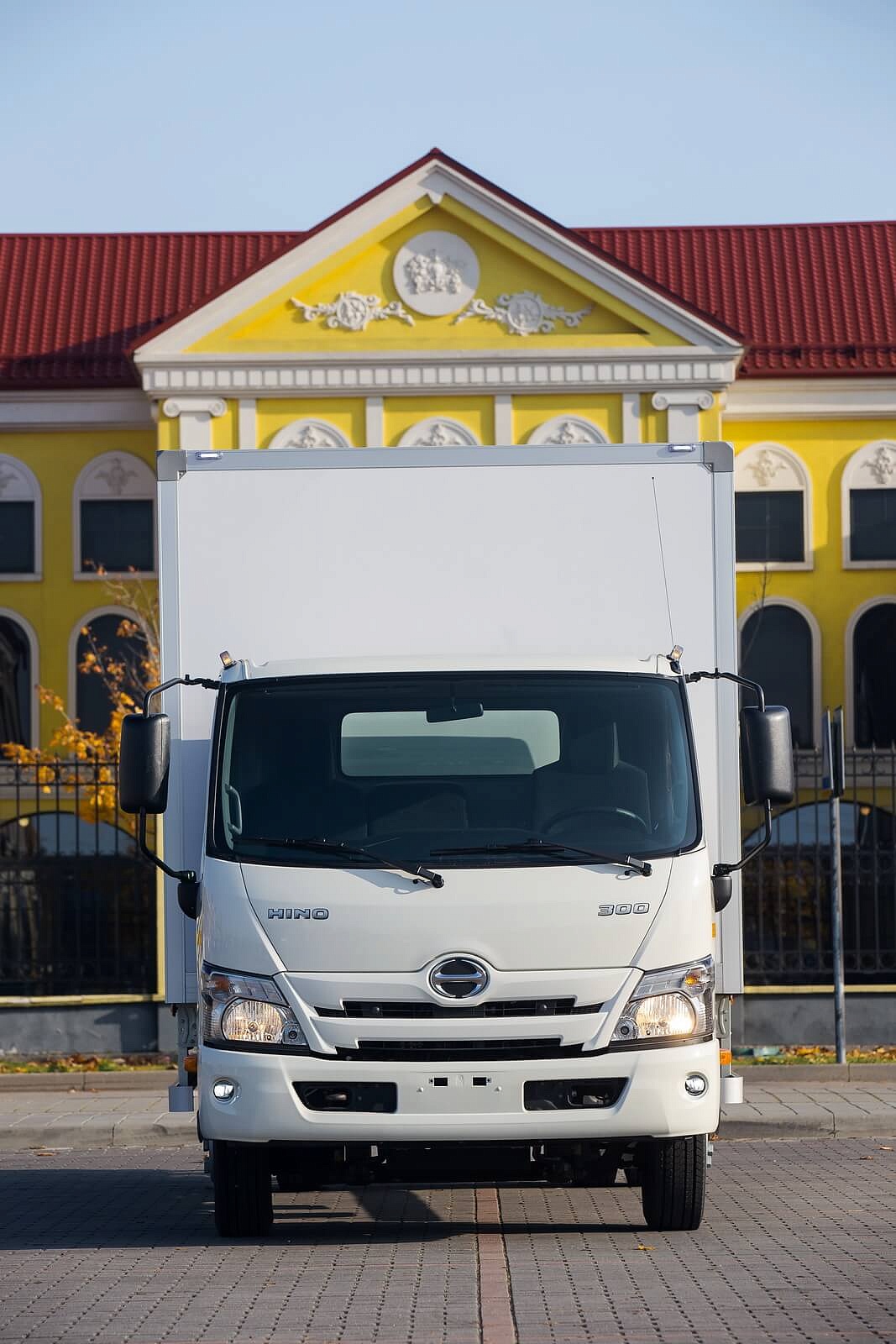

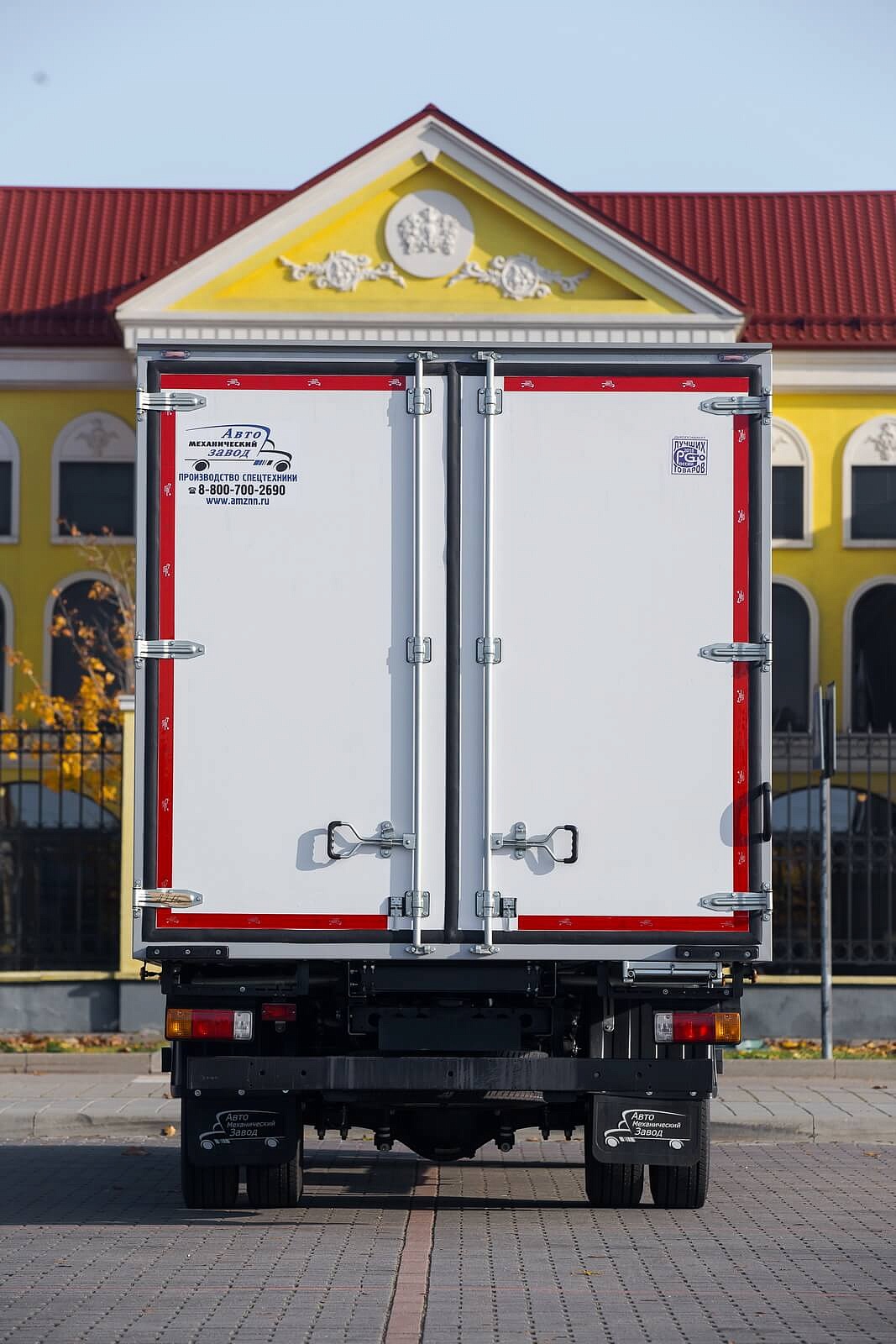

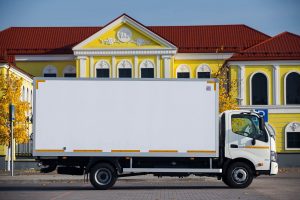

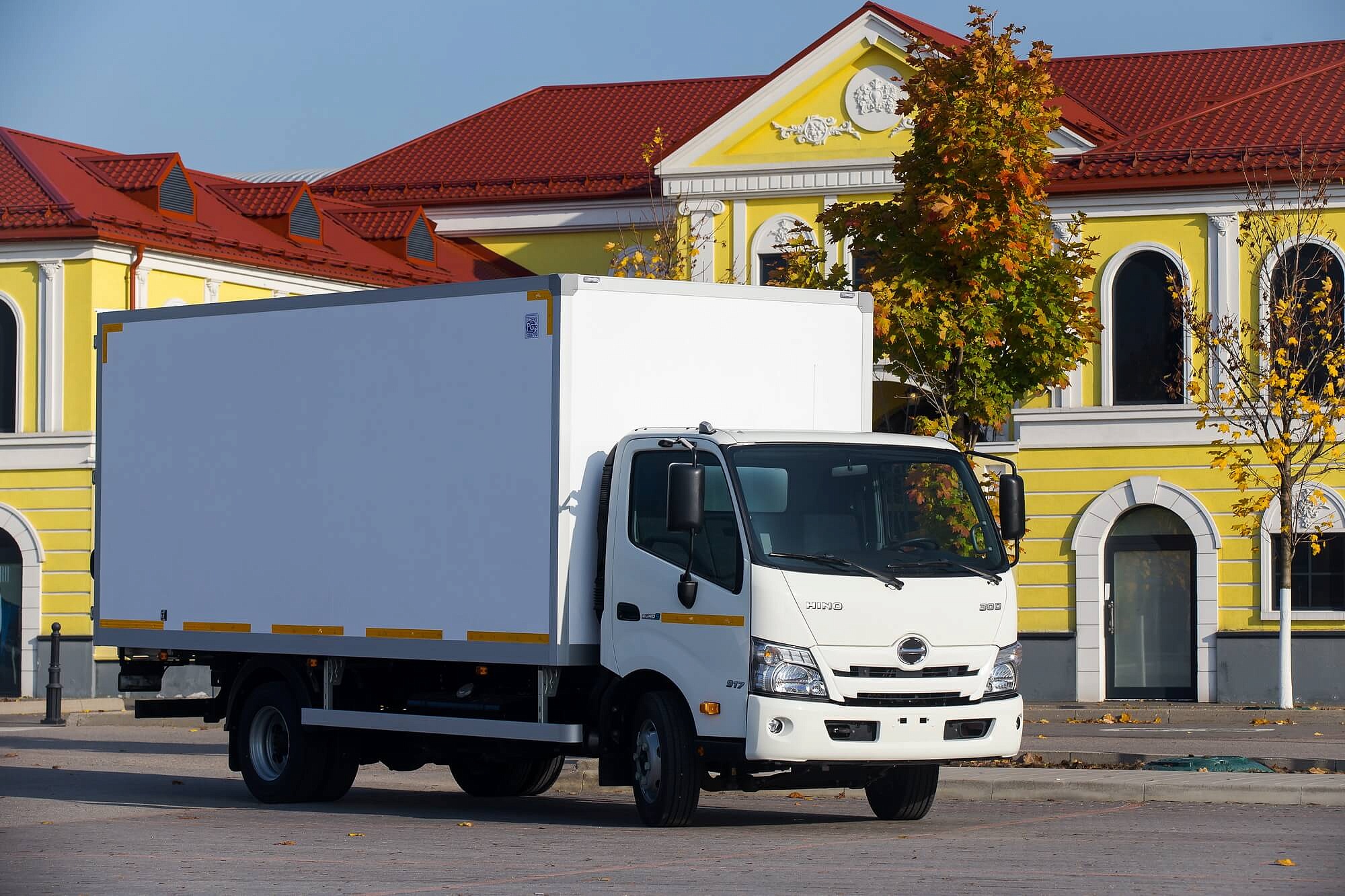

Фотогалерея

Гарантия и ТО

№ Наименование работ Интервал обслуживания (х 1 000 км)
5 20 40 60 80 100 120 140
1 Двигатель
1.1 Моторное масло и масляный фильтр (но не реже одного раза в 12 месяцев) З З З З З З З З
1.2 Система выпуска отработавших газов (проверка на герметичность, протяжка)  П П П П
1.3 Система охлаждения двигателя, включая охладитель системы EGR (проверка на герметичность) П П П П П П П П
1.4 Уровень жидкости в системе охлаждения П П П П П П П П
1.5 Замена жидкости системы охлаждения Замена каждые 36 месяцев или 300 000 км
1.6 Тепловые зазоры механизма газораспределения П П П
1.7 Приводные ремни агрегатов ДВС (натяжение, состояние) П П П П П П П
2 Система питания

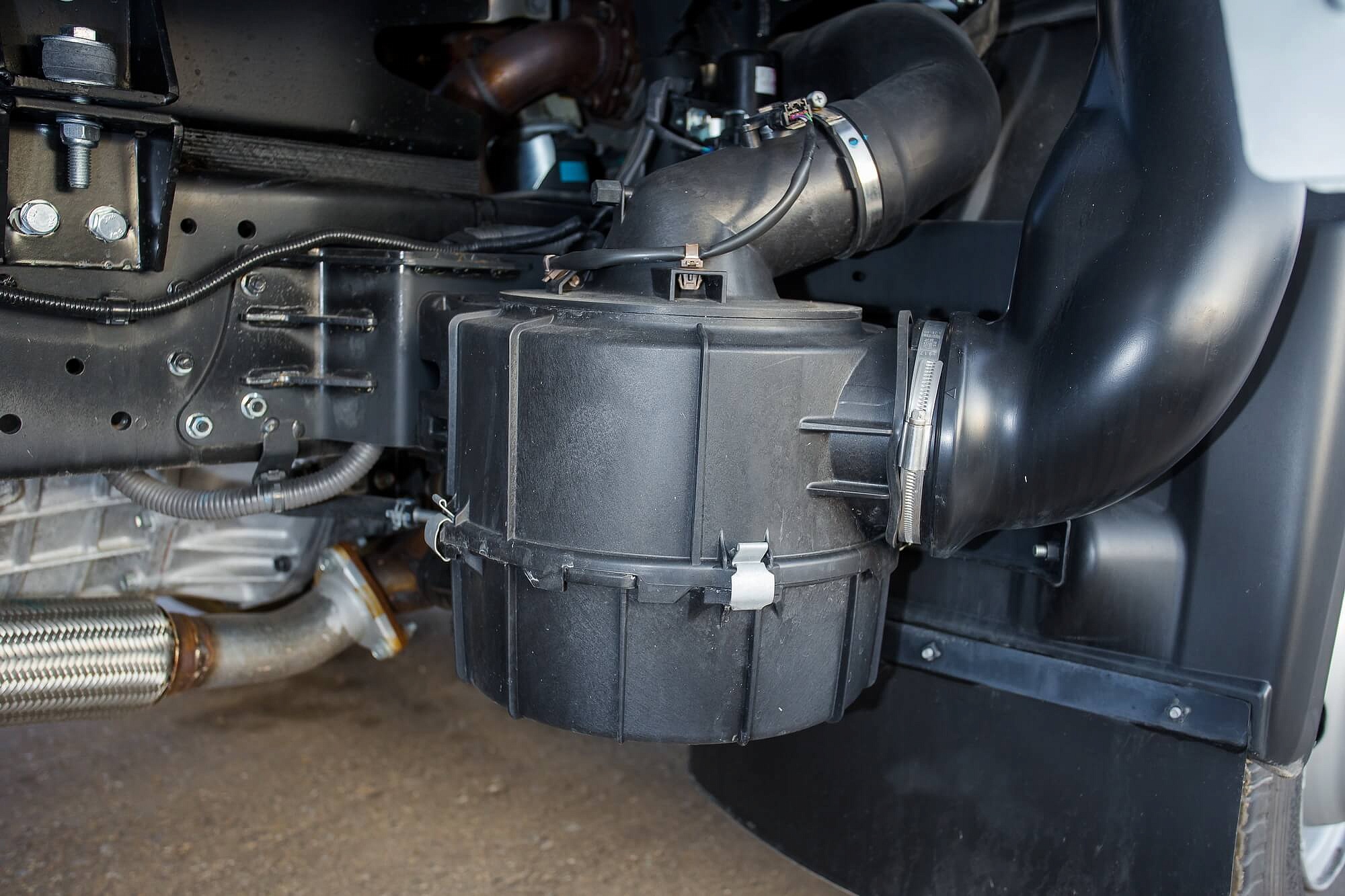

2.1 Воздушный фильтр (проверка состояния, замена) П З П З П З П
2.2 Топливный бак, топливопроводы (крепление, проверка на герметичность) П П П П П П П
2.3 Топливный фильтр тонкой очистки (на раме) З З З З З З З
2.4 Топливный фильтр грубой очистки (на раме) З З З З З З З
2.5 Топливный фильтр на двигателе Замена каждые 36 месяцев или 300 000 км
3 Тормозная система
3.1 Тормозные диски и тормозные колодки (проверка износа) П П П П П П П
3.2 Тормозные суппорты (очистка, проверка уплотнений, проверка работоспособности) П П П П П П П
3.3 Тормозные шланги, трубки (проверка герметичности, повреждения, крепление) П П П П П П П
3.4 Тормозная жидкость П П З П З П З П
3.5 Стояночный тормоз (работоспособность, ход рычага)  П П П П П П П П
3.6 Педаль тормоза (свободный ход)  П П П П П П П П
4 Трансмиссия и сцепление
4.1 Педаль сцепления (свободный ход) П П П П П П П П
4.2 Масло в коробке передач З П З П З П З П
4.3 Коробка передач (проверка на герметичность) П П П П П П П П
4.4 Гидравлический привод сцепления (проверка на герметичность). Замена жидкости П П З П З П З П
4.5 Карданный вал (протяжка фланцев, обслуживание точек смазки) С С С С С С С С
5 Редуктор ведущего моста
5.1 Редуктор ведущего моста (проверка на герметичность) П П П П П П П П
5.2 Масло редуктора ведущего моста З П З П З П З П
6 Рулевое управление
6.1 Элементы рулевого управления (протяжка) П П П П П П П П

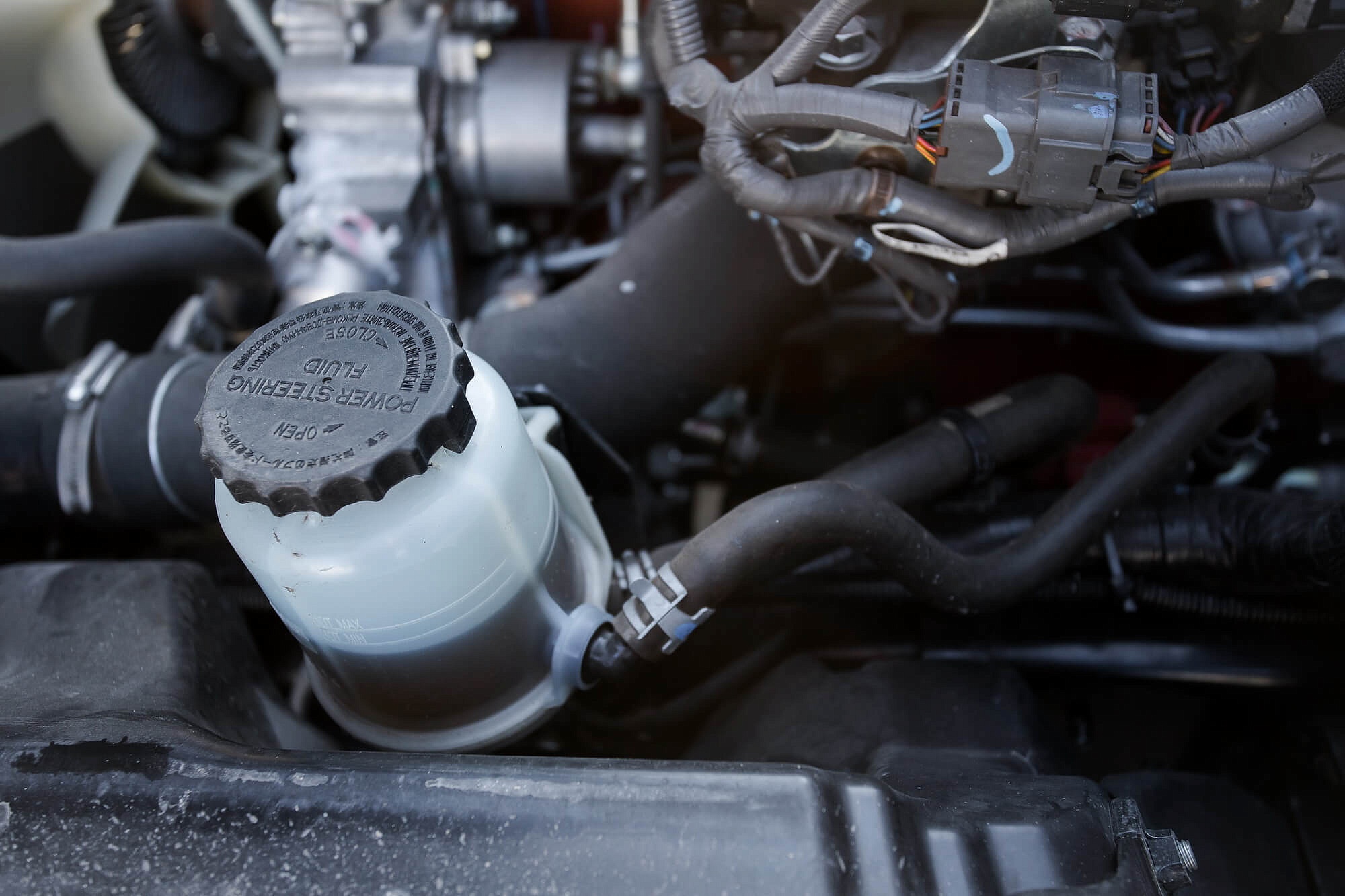

6.2 Гидроусилитель рулевого управления (проверка на герметичность, уровень жидкости) П П П П П П П П
6.3 Шкворни (проверка на люфт, смазка) С С С С С С С С
6.4 Шины (износ, повреждение, давление), колесные диски  П П П П П П П П
6.5 Перестановка колес З З З
7 Подвеска
7.1 Элементы подвески (осмотр, протяжка) П П П П П П П П
7.2 Обслуживание точек смазки подвески С С С С С С С С
7.3 Подшипники ступиц (проверка на люфт) П П П П П П П
7.4 Подшипники ступиц (замена смазки)  С  С  С  С
8 Электрооборудование
8.1 Внешние световые приборы, внутреннее освещение кабины, панель приборов  П П П П П П П П
8.2 Стеклоомыватели и стеклоочистители, регулировка зеркал*, обогрев зеркальных элементов  П П П П П П П П
8.3 Центральный замок, электрические стеклоподъемники*  П П П П П П П П
8.4 Кондиционер (проверка работоспособности)*  П П П П П П П П

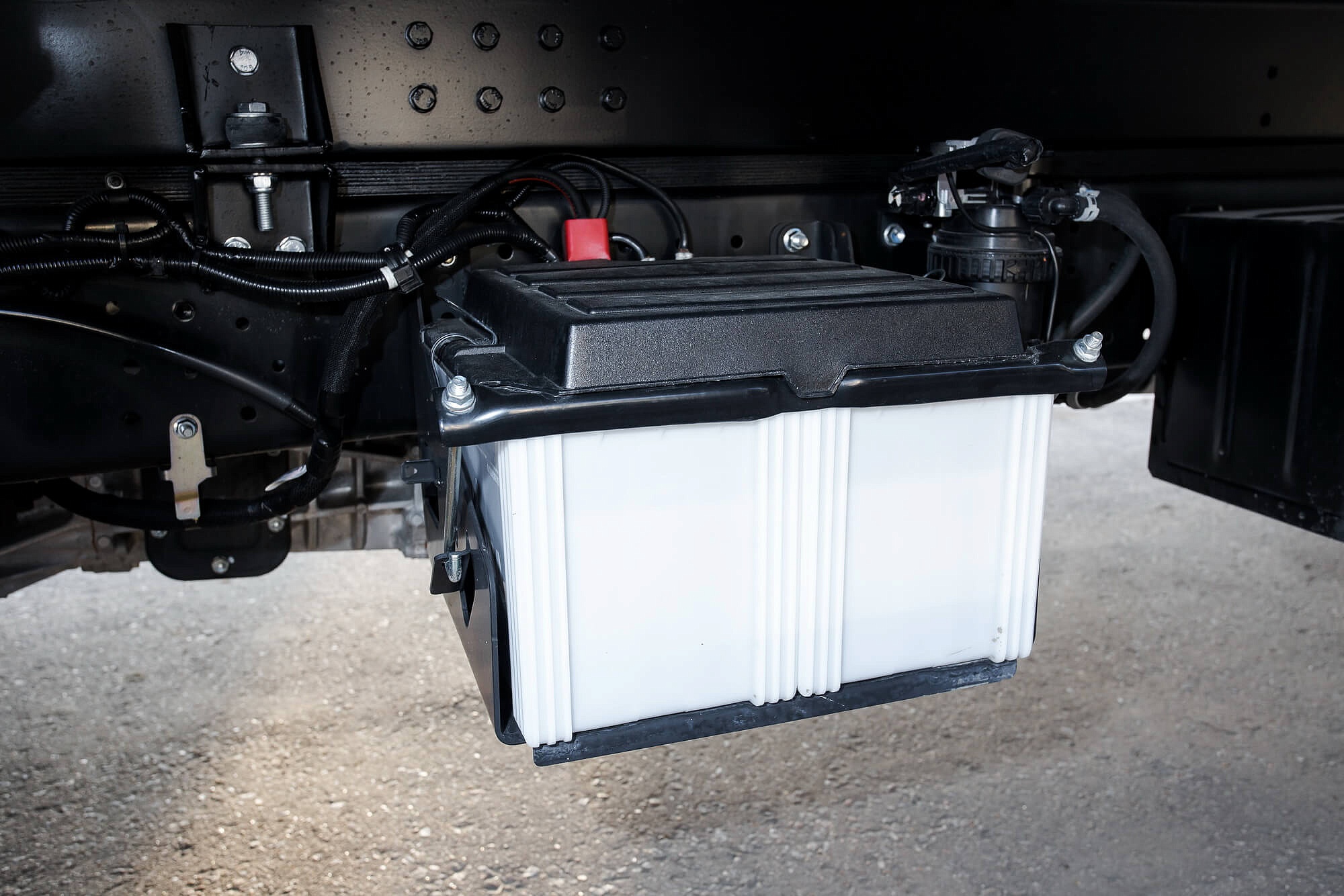

8.5 Соединение аккумуляторных батарей  П П П П П П П П
8.6 Аккумуляторные батареи П П П П П П П П
8.7 Диагностика электронных систем с помощью HINO DX П П П П П П П П
8.7 Проверка системы DPR с помощью HINO DX П П П П П П П
9 Кабина
9.1 Фильтр вентиляции салона П П П П П П П
9.2 Ремни безопасности П П П П П П П П
9.3 Петли и замки С С С С С С С С
10 Кузовная надстройка
10.1 Освещение кузовной надстройки  П П П П П П П П
10.2 Крепление кузовной надстройки П П П П П П П П
11 Трудоемкость, нормо-час 4,0 7,5 9,0 7,5 9,0 7,5 9,0 7,5

Комментарии:

Кроме работ, указанных в графике, дополнительно рекомендуется производить по согласованию с клиентом проверку и регулировку углов установки управляемых колес на каждом обслуживании, кроме 5 000 км пробега.

П – проверка, при необходимости отрегулировать, затянуть, очистить, заменить.
З – заменить.
С – смазать.

* — при наличии (в зависимости от комплектации)
